2.1 英寸 In-Cell 圆形 TFT 液晶显示屏
TFT-H021A04ZUIAX5G40是Hotdisplay推出的一款2.1英寸圆形In-Cell一体化TFT液晶显示模块，主要面向智能终端、智能家居、车载仪表及DIY数码市场。2.1 英寸 In-Cell 圆形 TFT 液晶显示屏深度融合In-Cell内嵌触控技术、IPS全视角显示工艺与圆形外观设计，集轻薄机身、高清画质、精准触控与工业级可靠性于一体，是圆形交互显示屏的高端优选方案。

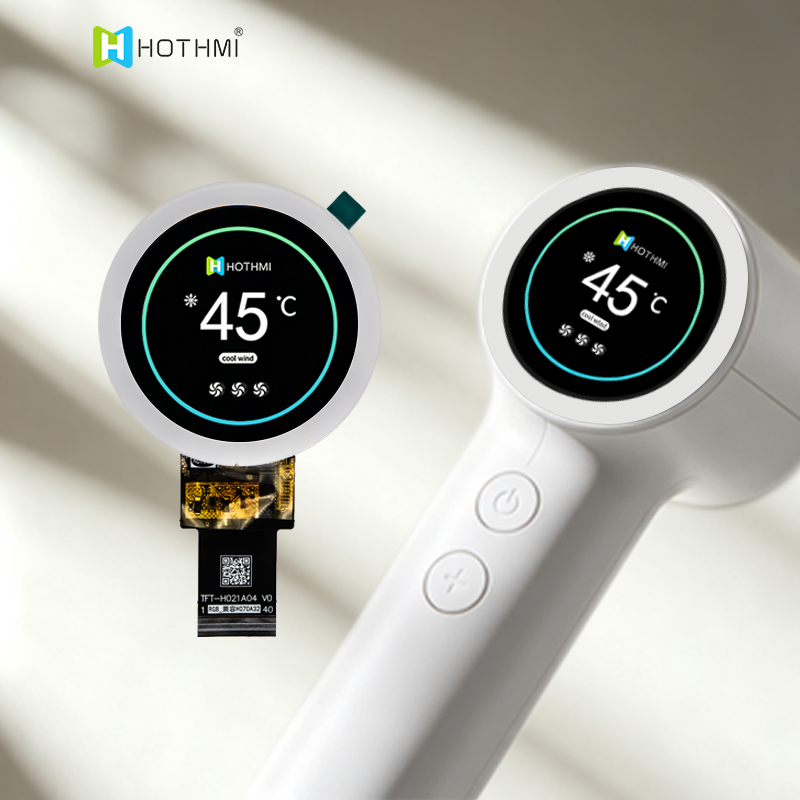

产品实拍：In-Cell一体化圆形屏，兼具纤薄结构与精准触控体验
二、2.1 英寸 In-Cell 圆形 TFT 液晶显示屏的核心技术：In-Cell内嵌触控技术
In-Cell内嵌触控是中小尺寸触控显示领域的高端集成技术，也是TFT-H021A04ZUIAX5G40的核心竞争力所在。
2.1 技术原理
常规触控产品需要在液晶面板外部额外贴合一层独立的触控传感器。而In-Cell技术则完全不同——它将触控感应电极和信号线路直接嵌入液晶面板的彩色滤光片与TFT驱动背板之间。TFT-H021A04ZUIAX5G40复用液晶面板原有的电极，通过时间分复用（TDM）机制，分时完成图像显示与电容触控信号检测。2.1 英寸 In-Cell 圆形 TFT 液晶显示屏搭载专用AXS15260D驱动芯片，一颗芯片同时负责显示驱动和触控信号采集，无需额外配置触摸主控。
2.2 In-Cell技术带来的核心优势
① 极致轻薄，结构精简
2.1 英寸 In-Cell 圆形 TFT 液晶显示屏省去独立触控面板和多层光学胶层，厚度3.16±0.3mm（含TFT+OCA+盖板）。相比同规格的分层触控屏厚度大幅降低，FPC排线更窄，终端产品的内部结构和布线设计更加灵活。
② 光学性能大幅优化
2.1 英寸 In-Cell 圆形 TFT 液晶显示屏减少了多层介质带来的光线折射与反射损耗，面板透光率显著提升。500cd/m2高亮度配合IPS全视角与NTSC 70%高色域，画面通透、色彩精准，分层结构中常见的视觉视差基本消除。
③ 触控体验全面升级
触控感应网络就在屏幕内部，信号路径短、干扰小。搭配I2C接口和中断触发，手指点到哪里，屏幕就响应到哪里。多点触控、滑动、长按，操作起来流畅自然。
④ 一体化结构，耐用性更强
2.1 英寸 In-Cell 圆形 TFT 液晶显示屏采用一体化的结构，内部没有多余的部件，不怕震动、不进灰尘。配合宽温设计，冬天冷、夏天热、设备颠簸，它都能扛得住。寿命比传统分层方案更长久。
三、2.1 英寸 In-Cell 圆形 TFT 液晶显示屏的基础硬件参数与显示性能
3.1 尺寸与物理规格
参数 | 规格 |
屏幕尺寸 | 2.1英寸圆形屏幕 |
外层镜片直径 | 71.25±0.2毫米 |
主动显示面积直径 | 53.136毫米 |
总模块厚度 | 3.16±0.3mm（TFT+OCA+镜头） |
3.2 显示核心参数
参数 | 详细规范 |
物理分辨率 | 540（RGB）×540高清方形分辨率 |
面板类型 | IPS全视角，通常为黑色面板，任何角度都无色移 |
色域覆盖 | NTSC 70%，高色彩饱和度，色彩还原准确 |
屏幕亮度 | 500±100 cd/m2 |
色彩深度 | 24位RGB全彩，支持显示1677万色，动态图像过渡流畅 |
3.3 电气参数
参数 | 价值 |
模块工作电压（VCI） | 3.2±0.3V |
背光驱动电压（Vf） | 3.0±0.3V |
背光工作电流（IF） | 80毫安 |
3.4 环境适应性（工业级标准）
参数 | 规格 |
工作温度 | -20°C ~ +70°C |
储存温度 | -30°C ~ +80°C |
静电防电保护 | 内置8KV静电保护 |

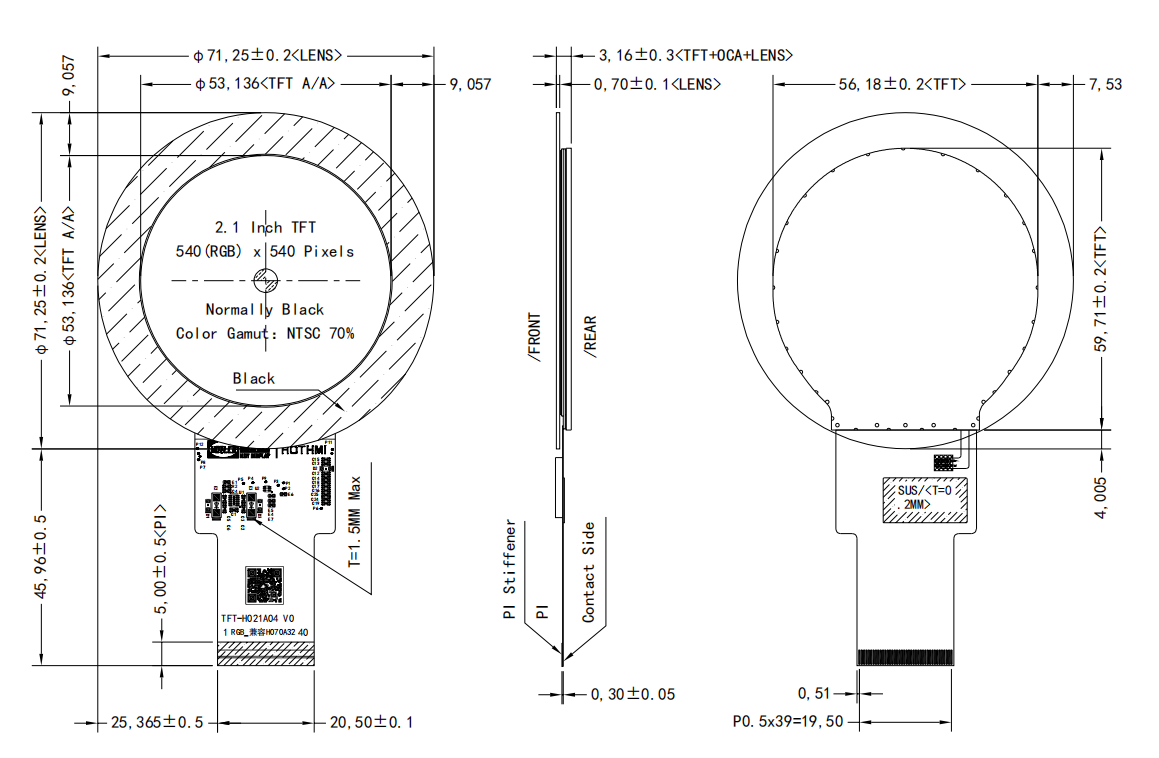

▲ 产品硬件接口与规格展示图
四、接口方案
TFT-H021A04ZUIAX5G40采用独立双接口设计，一路走显示数据，一路走触控信号。两个接口都是行业标准，连接简单，不挑主控，硬件开发门槛大幅降低。
4.1 显示接口：24位RGB
显示部分用的是经典的24位并行RGB接口，MCU、ARM、FPGA都能直接对接，不用转接。图像数据实时传、不排队，高刷新率和动态画面跑起来很流畅。红绿蓝三色各占8位，组合出1677万种颜色，渐变细腻，没有断层感。
4.2 触摸接口：I2C
触控功能通过TP-SCL、TP-SDA引脚实现标准I2C通信，并配备TP-INT中断触发引脚。该协议占用引脚少、通信稳定，可快速、精准识别点击、滑动、长按等 各类触控操作，交互体验连贯顺滑。
五、2.1 英寸 In-Cell 圆形 TFT 液晶显示屏的产品核心亮点总结
In-Cell一体化触控架构
采用高端In-Cell内嵌触控方案，显示与触摸合二为一。相比传统分层结构，厚度更薄、透光率更高、信号干扰更低、触控更精准。综合性能全面超越外挂式及On-Cell方案。
超高像素密度
2.1英寸屏幕搭载540×540分辨率，像素密度高达约363PPI。文字边缘锐利，图标清晰无锯齿，画面细腻程度堪比高端手机显示屏。
单芯片集成控制
搭载AXS15260D二合一驱动芯片，一颗芯片同时搞定显示驱动和触控信号采集。外围电路简化，整机体积缩小，BOM成本降低，开发难度下降。
IPS广视角 + 高色域 + 高亮度
IPS全视角技术，任意角度观看无色彩偏差。NTSC 70%高色域，色彩还原真实；500cd/m2高亮度，室内外场景都能清晰显示。一体化结构带来通透锐利的视觉效果。
工业级防护能力
工作温度范围-20℃至+70℃，存储温度-30℃至+80℃，内置8KV ESD静电防护。无论是寒冷冬季、炎热夏季，还是震动频繁的车载环境，都能稳定运行。适配智能家居、车载仪表、户外设备、工业控制等复杂应用场景。
通用标准化接口
24位RGB显示接口 + I2C触控接口，双接口均为行业标准。兼容MCU、ARM、FPGA等市面绝大多数主控平台，无需额外转接。项目开发快，落地效率高。
六、2.1 英寸 In-Cell 圆形 TFT 液晶显示屏的主流应用场景
凭借In-Cell核心技术、圆形外观设计以及工业级可靠性，TFT-H021A04ZUIAX5G40在多个智能终端领域都有着广泛的应用空间：
智能家居 & 智能家电
从智能温控器到微波炉、烤箱的状态显示屏，再到扫地机器人顶部的交互面板——圆形屏天生就适合这些场景。它不仅好用，还好看，颜值与实用性兼得。
DIY电脑水冷监控屏
水冷玩家看过来。这款2.1英寸圆形屏是专门为水冷系统准备的监控终端。CPU温度、风扇转速，实时显示。支持自定义动画和图文，让机箱侧透面板更有看头。
车载 & 两轮车仪表
电动摩托车的圆形仪表盘、汽车中控台上的旋转副屏——圆形与车载场景天然契合。宽温、抗震动、高可靠，车载环境再严苛，它也能稳稳当当地工作。
七、结论
TFT-H021A04ZUIAX5G40是一款以In-Cell嵌入式触控技术为核心的2.1英寸圆形TFT液晶显示屏。它集540×540高清分辨率、IPS全视角、工业级防护与标准化通用接口于一身，逐一击破了传统圆形屏幕画质粗糙、触控层外挂、机身厚重、环境适应性差等长期存在的痛点。
外观设计上，圆形形态与当前消费电子、智能家居、车载设备的审美趋势高度契合；硬件性能上，In-Cell集成技术带来了厚度减薄、光学性能提升、触控响应加快、抗干扰能力增强等全面升级；实际应用中，宽温范围、高防护等级、通用接口有效降低了客户的研发投入和适配成本。
无论面向消费级智能终端，还是工业及车载专业设备，TFT-H021A04ZUIAX5G40是中小尺寸圆形交互显示场景的高品质选择。
