连接主控芯片（MCU、MPU或CPU）与液晶显示屏的方式有很多种，SPI接口是其中最常见的一种方案。

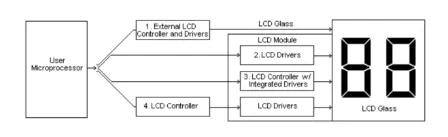

图1：MCU与LCD连接示意图
LCD驱动基础：为什么必须用交流电？
LCD（液晶显示屏）不能使用直流电驱动，必须采用交流电，并且要求总电流必须为零。这是因为直流电会导致液晶材料发生电化学反应，长期使用会不可逆地损坏液晶特性。

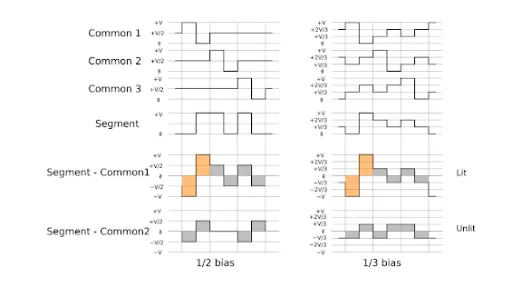

图2：LCD驱动波形示意图
LCD控制器与驱动器的分工
在液晶显示系统中，驱动IC主要分为两类：
公共驱动（Common Driver）：负责产生行扫描信号，决定显示哪一行
分段驱动（Segment Driver）：负责产生列数据信号，决定该行显示什么内容
控制器IC负责接收来自MPU的数据（通常为ASCII或JIS编码），将其暂存在内部RAM中，并转换成串行信号发送给驱动IC。
SPI接口讲解
SPI（串行外设接口总线）是一种同步串行通信协议，通过以下4条信号线实现主控设备（如MCU）与从设备（如显示屏）之间的数据交换：
| 信号线 | 全称 | 方向 | 功能说明 |
| SCLK | Serial Clock（串行时钟） | 主控 → 从设备 | 由主控产生，为数据传输提供同步时钟脉冲 |
| MOSI | Master Out Slave In（主出从入） | 主控 → 从设备 | 主控发送数据线，用于向从设备传输命令和显示数据 |
| MISO | Master In Slave Out（主入从出） | 从设备 → 主控 | 从设备发送数据线，用于向主控回传状态或数据（部分应用可不连接） |
| SS | Slave Select（从机选择） | 主控 → 从设备 | 片选信号，低电平有效，用于选中目标从设备（多设备共用总线时用于区分） |
应用场景
SPI接口在显示领域应用广泛，适用于以下产品类型：字符型LCD模块，图形点阵LCD模块，小型TFT彩色显示屏，部分电容触摸屏（CTP）
总结
SPI接口以其引脚少、布线简、开发快的特点，成为中小尺寸显示产品的主流连接方式。无论是字符LCD还是小型TFT彩屏，SPI都能提供稳定高效的数据传输方案。
