类型：COG
显示像素：128x64
外形尺寸(mm) ：53.2x37.8x2.8
VA尺寸(mm)：49.20x27.0
AA尺寸(mm) ：40.92x24.28
点间距mm：0.32x0.38
应用：仪器仪表
视角：6H
引脚：28PIN
接口方式：SPI
特殊说明：防静电ESD 8KV
工作温度：-30~80℃
供电电压：+3.3 V
驱动芯片：ST7567

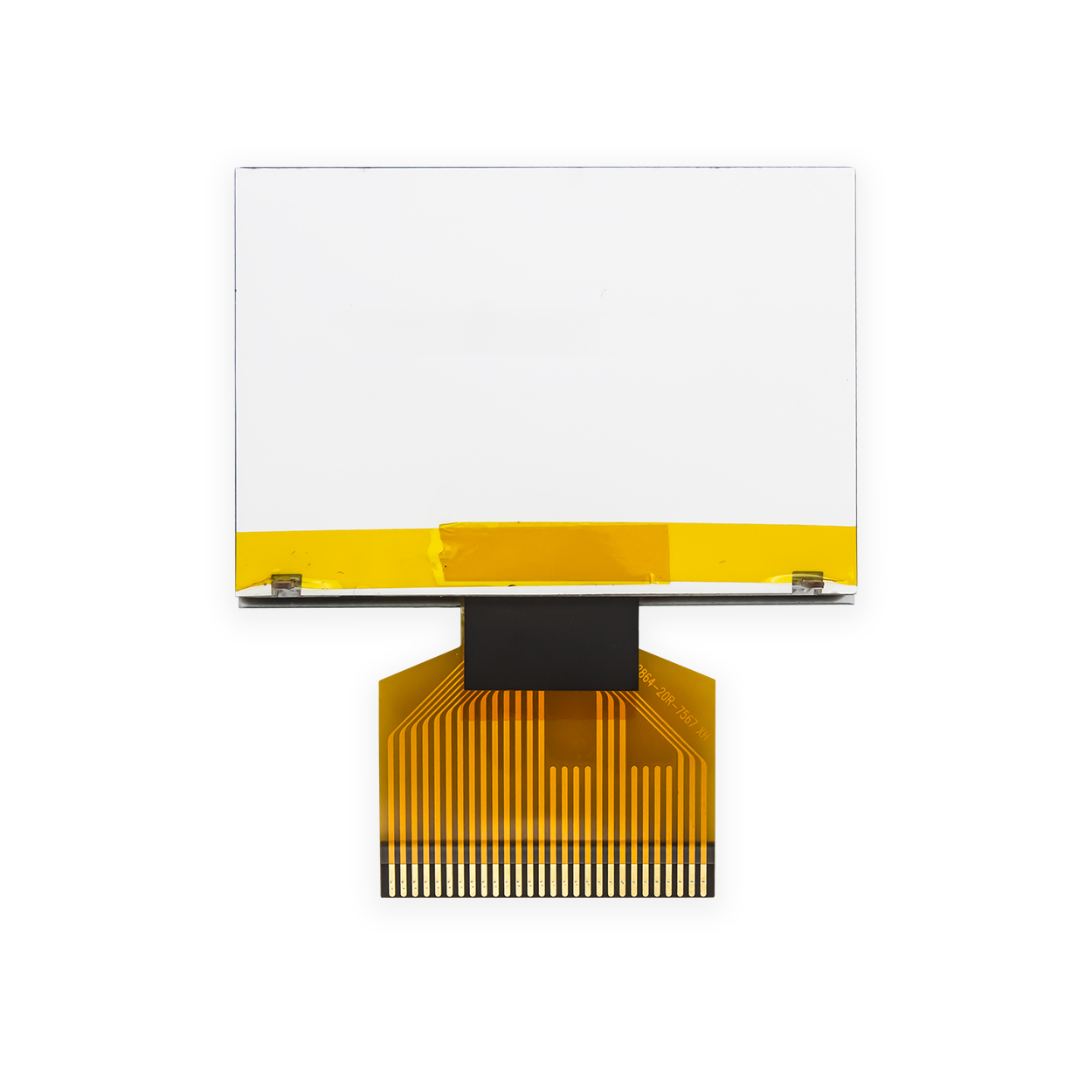

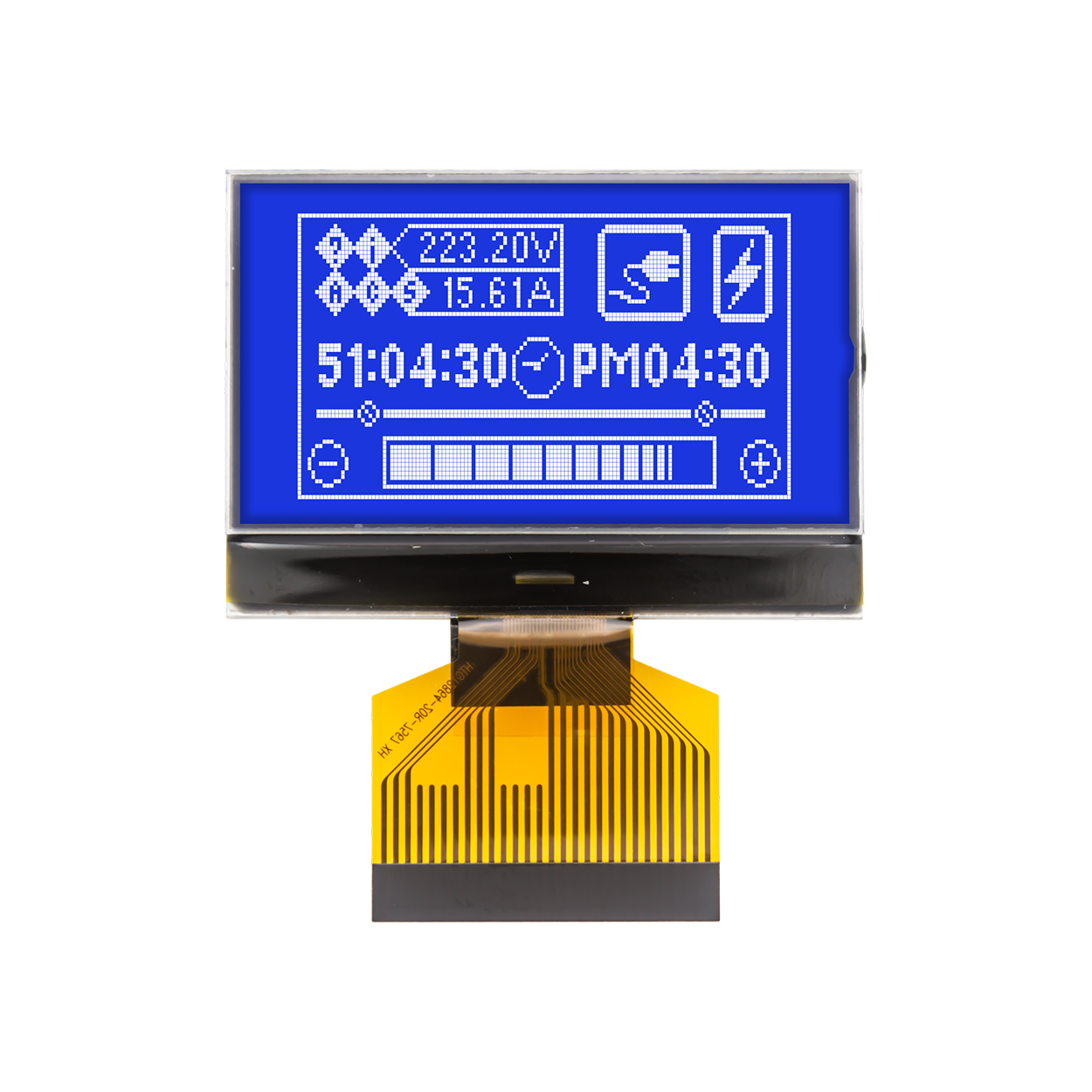

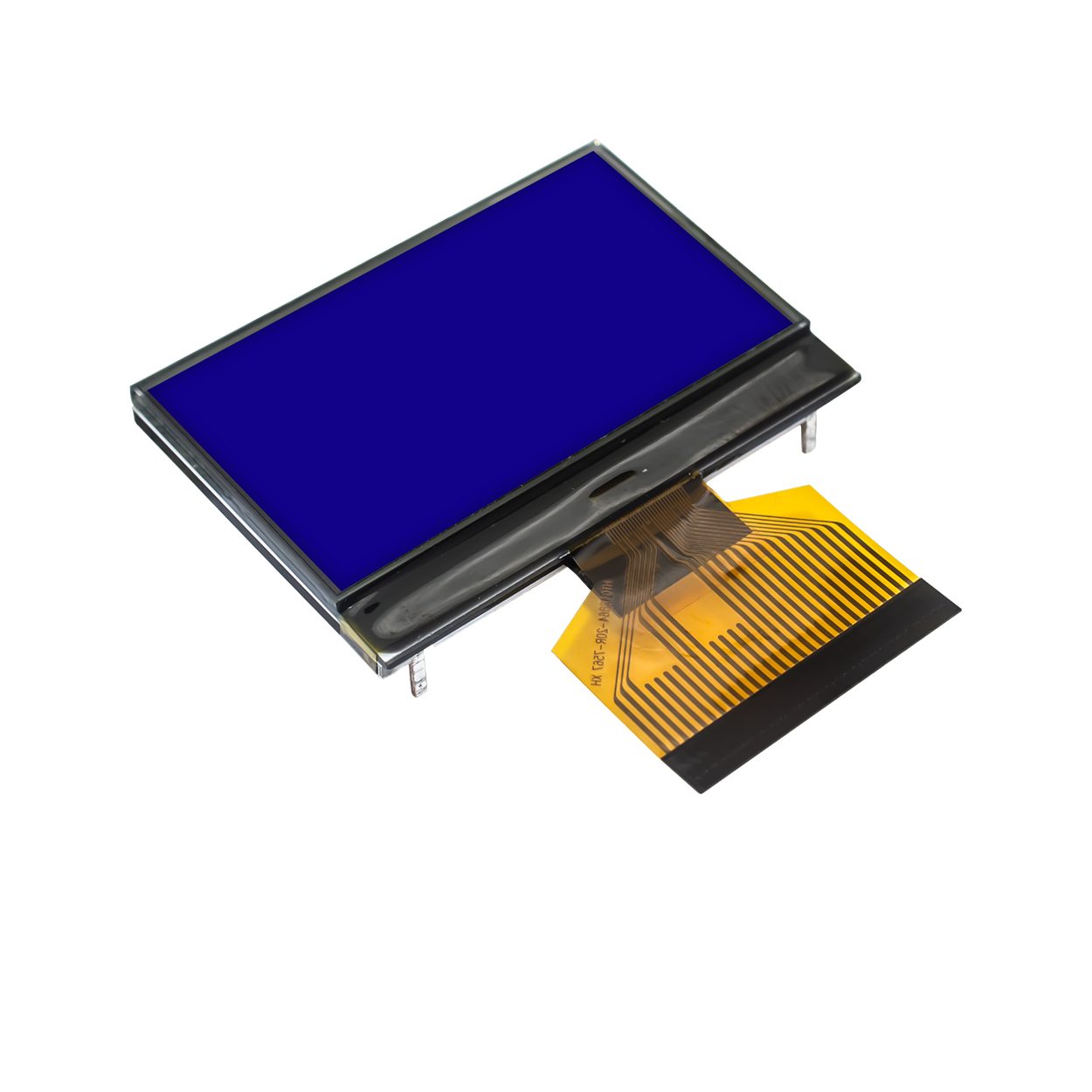

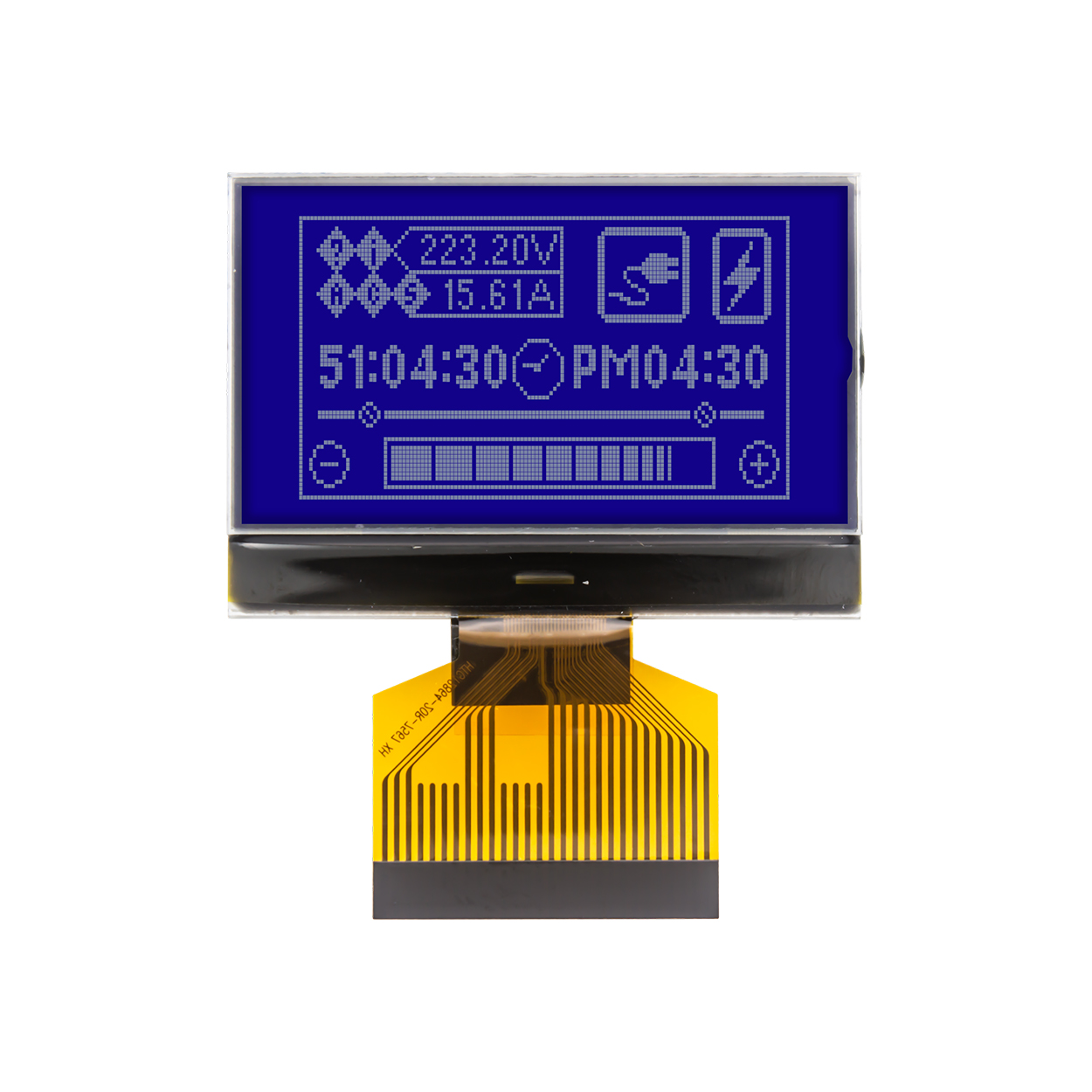

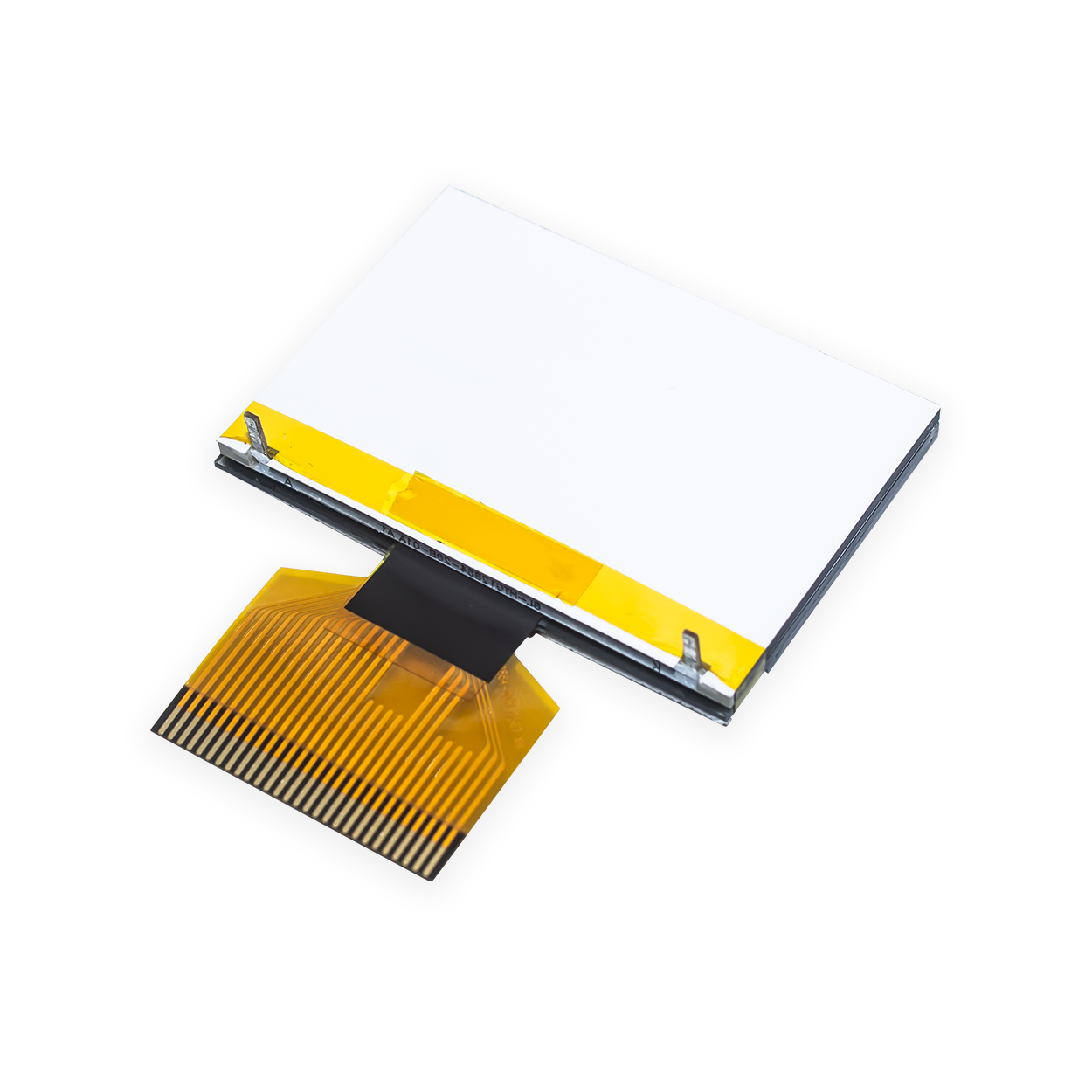

HTG12864-20R-25W-28C10-V02是一款1.8英寸、128x64像素的白色背景单色图形点阵COG（玻璃基芯片）液晶显示模块，以其高集成度和稳定性能满足多种嵌入式应用需求。其核心搭载ST7567控制器，配合高效的接口设计，确保与8051、PIC、AVR、Arduino、ARM及Raspberry Pi等主流单片机轻松连接控制。模块采用紧凑的COG结构，标配FPC连接（可选ZIF连接器），便于用户快速安装、拆卸和集成到驱动板上，同时具备高对比度、宽工作温度范围和内置白色LED背光，保障在各种环境下的稳定运行。
该模块的显著优势在于其创新的全透光学设计。背光能够完全透过，使显示屏明亮，观赏效果好，当然，这种全透性的模式不适合脱离背光使用，但是，作为点阵COG产品线成员，我们提供多种显示效果选择，包括灰底蓝字、白底黑字、黑底白字等组合，并支持STN(+/-)、FSTN(+)、DFSTN(-)等多种显示模式，这些模式是半透半反射性的，在没有背光的环境下依然能够通过反射性被观赏者顺利阅读。用户还可根据安装方向灵活选择6:00或12:00作为最佳观看视角，优化视觉体验。
HTG12864-20R-01Y-28C10-V02及其系列产品广泛适用于嵌入式系统、工业设备、安防监控、医疗器械及各类手持设备。除了标准FPC连接，制造商还可根据用户特定需求提供金属PIN针或斑马条等定制化连接方案，满足不同集成要求。所有产品均严格符合RoHS环保标准，是一款集紧凑结构、强大兼容性、优异全天候显示能力和灵活定制选项于一身的高性价比图形显示解决方案。
