1.3寸IPS圆形TFT显示屏 | 360×360分辨率 | IPS全视角 | MIPI接口 | ST77916驱动 | 宽温设计 | TFT-H013A08ZNIST2C16

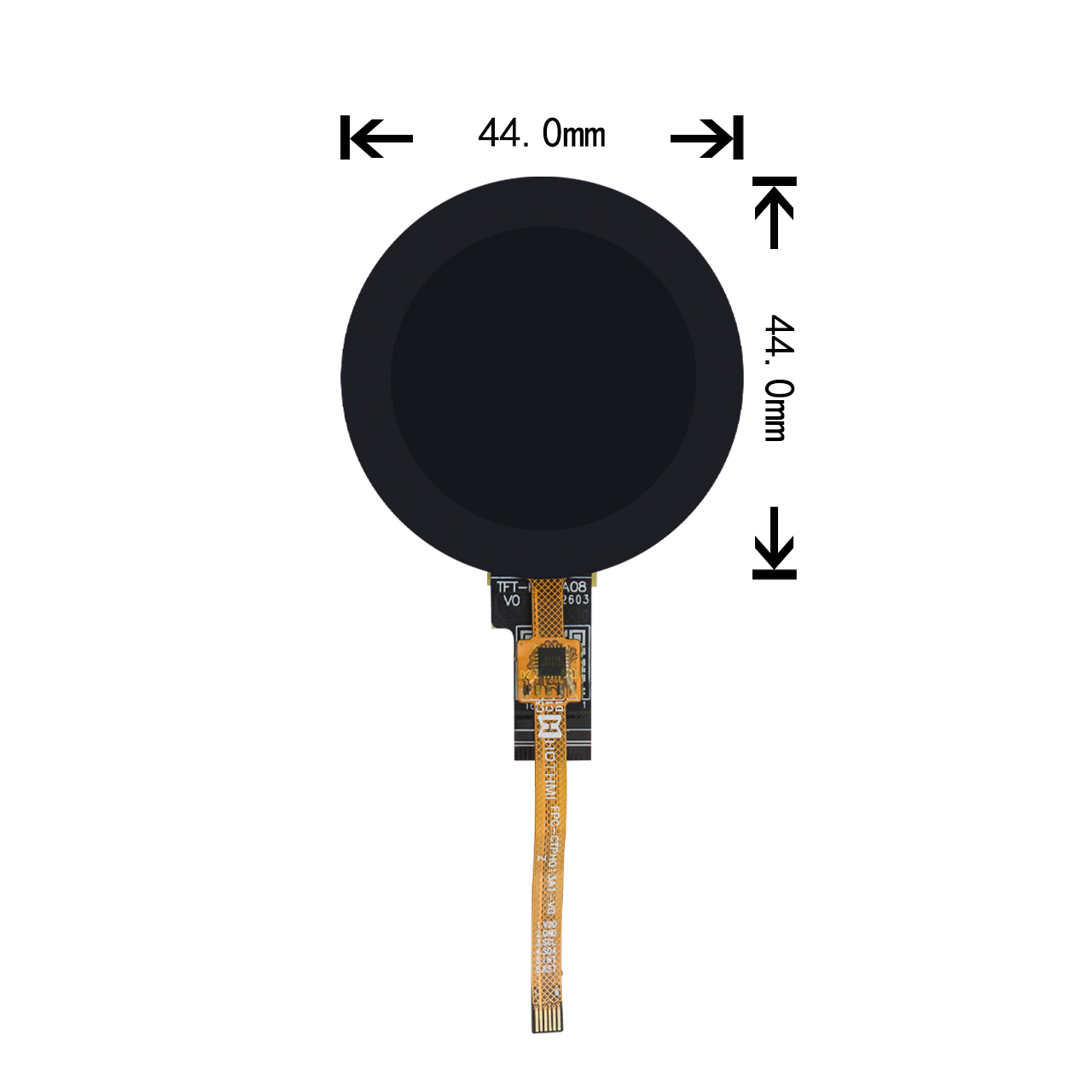

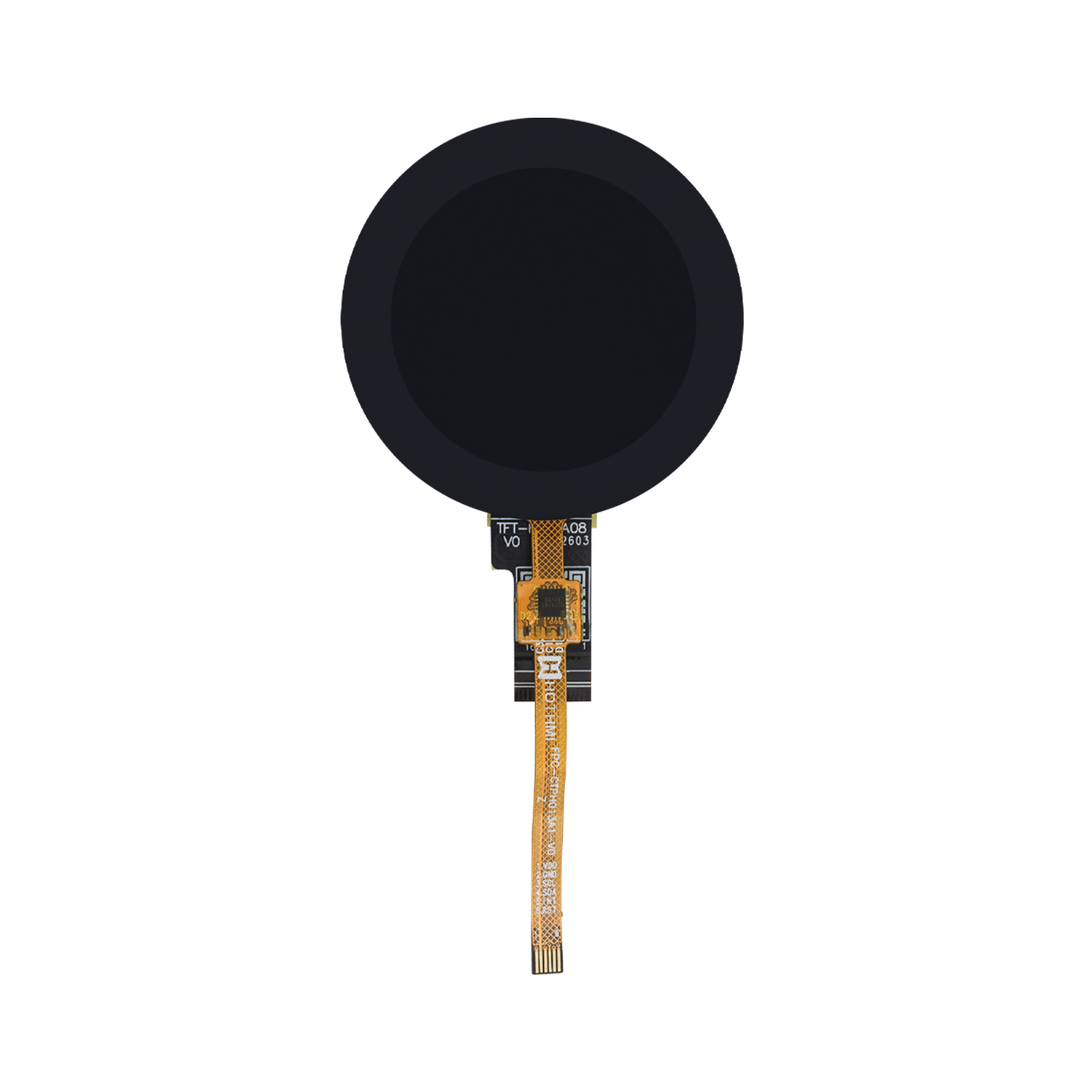

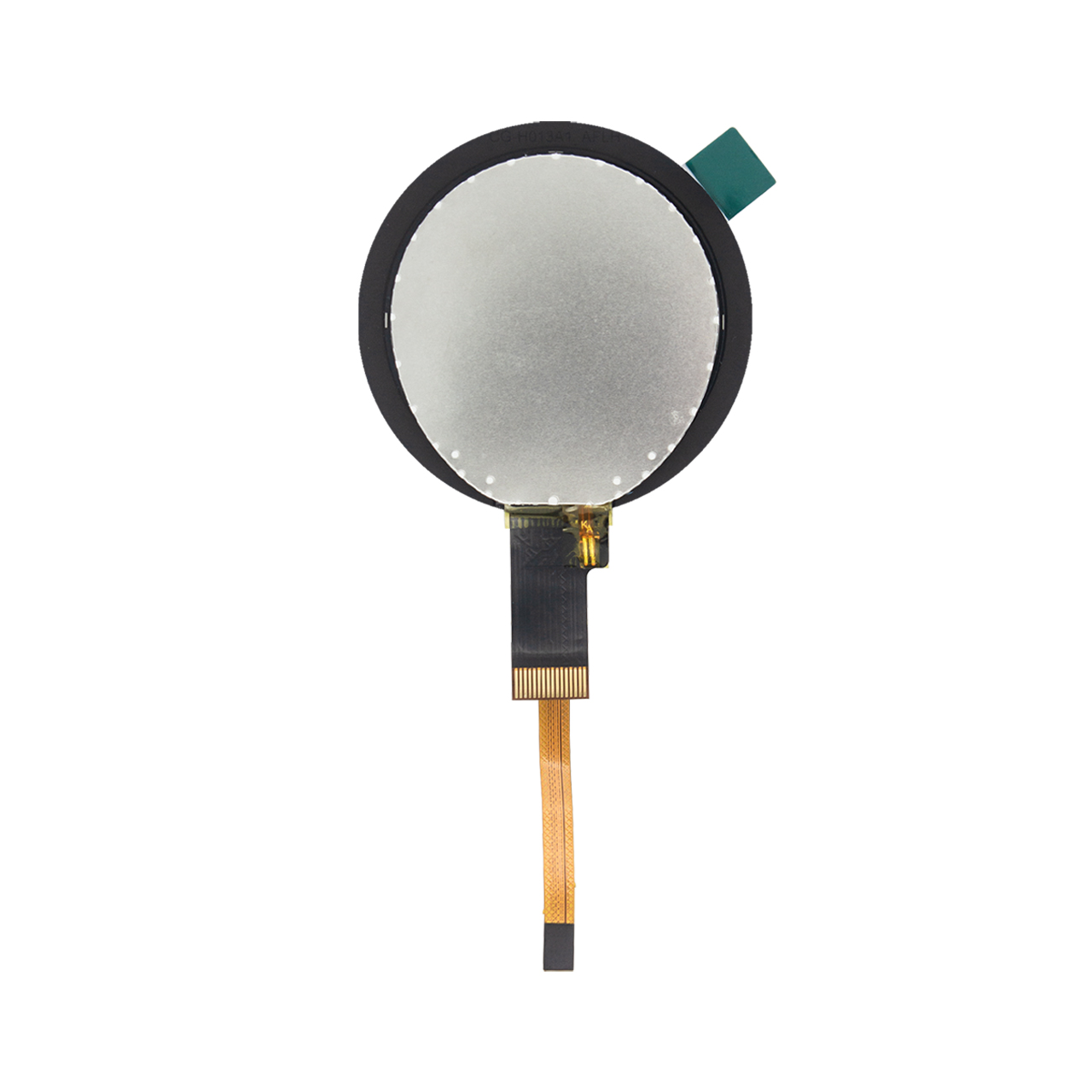

TFT-H013A08ZNIST2C16是一款1.3寸IPS圆形TFT显示屏，分辨率360×360，采用IPS全视角技术，显示区域33.48×33.48mm，外形尺寸44×44×3.16mm。1.3寸IPS圆形TFT显示屏采用MIPI接口，16PIN连接，3.0V供电，搭载ST77916驱动芯片，亮度250cd/m2，工作温度-30℃至+85℃，防静电ESD8KV。圆形设计，适用于仪器仪表、智能穿戴、车载显示等场景。

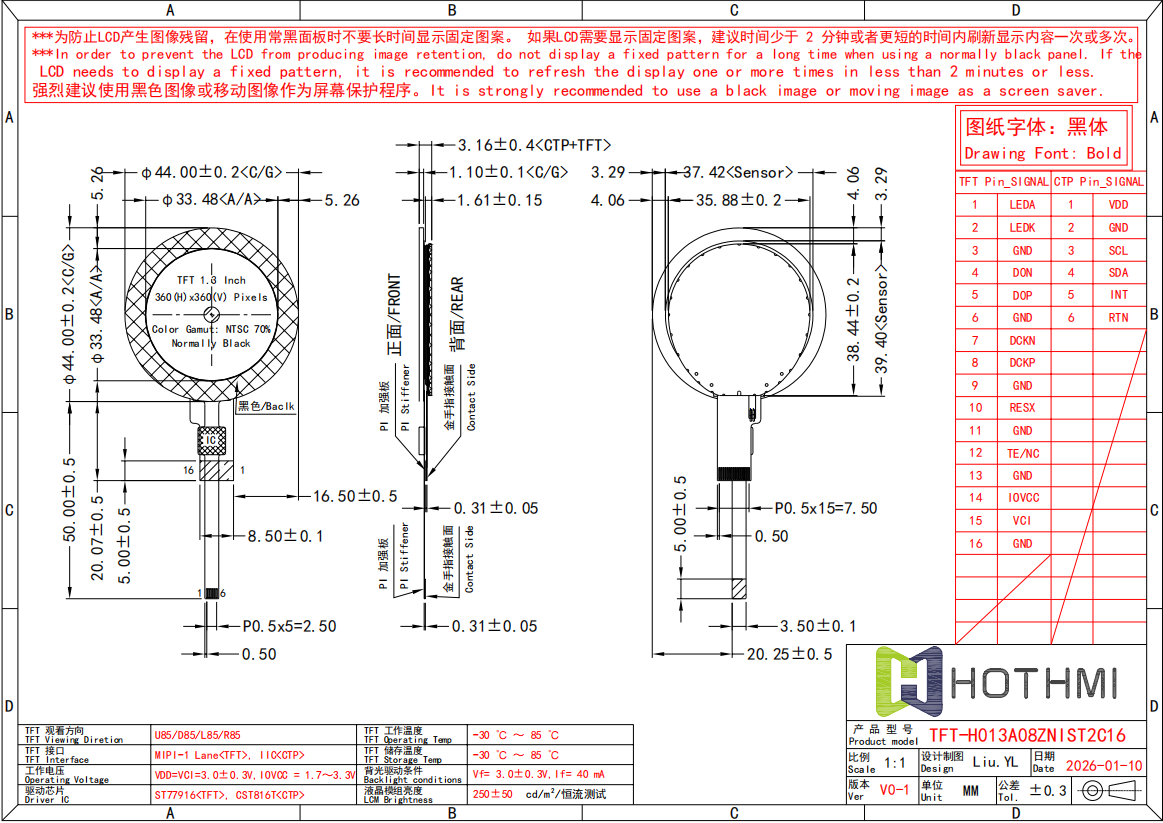

1.3寸IPS圆形TFT显示屏的规格书

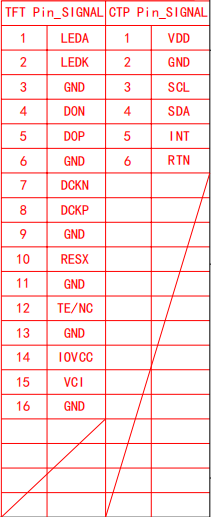

1.3寸IPS圆形TFT显示屏的引脚说明

1.3寸IPS圆形TFT显示屏的核心产品亮点

亮点一：圆形设计 | 独特视觉体验

1.3寸IPS圆形TFT显示屏采用纯圆形设计，无直角切割，完美适配圆形表盘、旋钮、仪表等圆形结构设备。一体化圆形视觉形态，与圆形UI界面天然契合，提升产品设计质感。

亮点二：IPS全视角 | 多方向观看无色偏

IPS全视角技术，从不同角度观看画面色彩依然准确，无偏色、无失真。适合多人查看或多角度使用场景。

亮点三：360×360高清分辨率 | 画面细腻清晰

360×360分辨率，像素密度高，画面细腻。文字边缘锐利，图标清晰无锯齿，适合显示表盘指针、数据、图标等信息。

亮点四：MIPI接口 | 高速传输低功耗

采用MIPI DSI接口，以更少引脚实现高速数据传输，支持高分辨率流畅显示。相比RGB并行接口，MIPI引脚少、布线简单、EMI更低。

亮点五：宽温设计 | -30℃至+85℃稳定运行

工作温度范围-30℃至+85℃，适应严寒酷暑。户外设备、车载仪表、工业现场等复杂环境，屏幕稳定显示，不黑屏、不花屏。

1.3寸IPS圆形TFT显示屏的产品应用场景

仪器仪表

适用于圆形仪表盘、温控器面板、手持式检测仪。圆形设计完美适配圆形表盘，IPS全视角确保多角度清晰观看。

智能穿戴

适用于智能手表、智能手环、运动手表。1.3寸圆形屏是穿戴设备的黄金尺寸，360×360分辨率清晰显示时间、运动数据、通知信息。

车载显示

适用于汽车仪表盘辅助屏、摩托车仪表、车载中控旋钮屏。宽温-30℃至+85℃适应车载严苛环境，MIPI接口低功耗适合车载应用。

工业控制

适用于工业HMI、设备状态显示面板、手持终端。圆形屏为工业设备带来差异化设计，提升产品辨识度。

1.3寸IPS圆形TFT显示屏的技术常见问题 (FAQ)

问1：圆形屏和矩形屏在驱动上有什么区别？

答1：驱动方式相同，区别在于显示内容适配。圆形屏需要在软件层面做圆形裁剪，确保显示内容不超出圆形区域。MIPI接口驱动代码与矩形屏一致，初始化配置相同。

问2：360×360分辨率显示效果如何？

答2：360×360分辨率在1.3寸屏幕上像素密度约277PPI，画面细腻清晰，文字边缘锐利，图标无锯齿，满足表盘、数据、图标等显示需求。

问3：MIPI接口需要什么样的主控？

答3：需要主控芯片带MIPI DSI接口（如STM32F4/F7/H7系列、瑞萨、恩智浦i.MX系列、高通、MTK等），或使用MIPI转接芯片。

问4：-30℃低温环境能正常工作吗？

答4：能。工作温度范围-30℃至+85℃，覆盖绝大多数工业和车载场景。-30℃低温下屏幕正常点亮，不黑屏、不花屏。
