类型：TFT显示屏
显示像素：540×540
外形尺寸(mm) ：56.18×59.71×2.26
VA尺寸(mm)：2.1
AA尺寸(mm) ：2.1
有效尺寸mm：53.136×53.136
应用：车载，医疗，工控
视角：IPS全视角
背光/亮度：450cd/m2
引脚：40
接口方式：RGB
特殊说明：抗静电ESD 8KV
工作温度：-20℃～+70℃
供电电压：3.2V
驱动芯片：AXS15260D

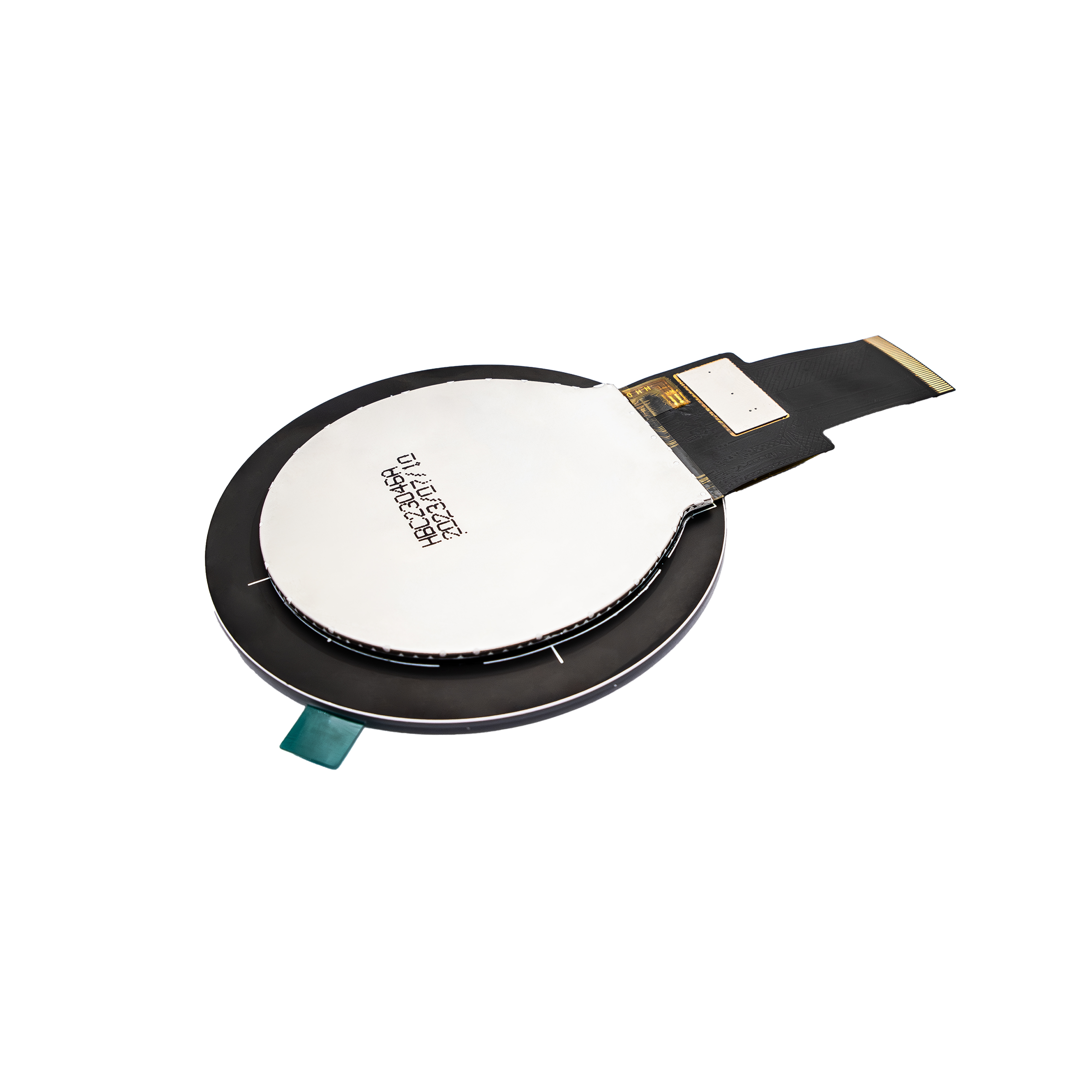

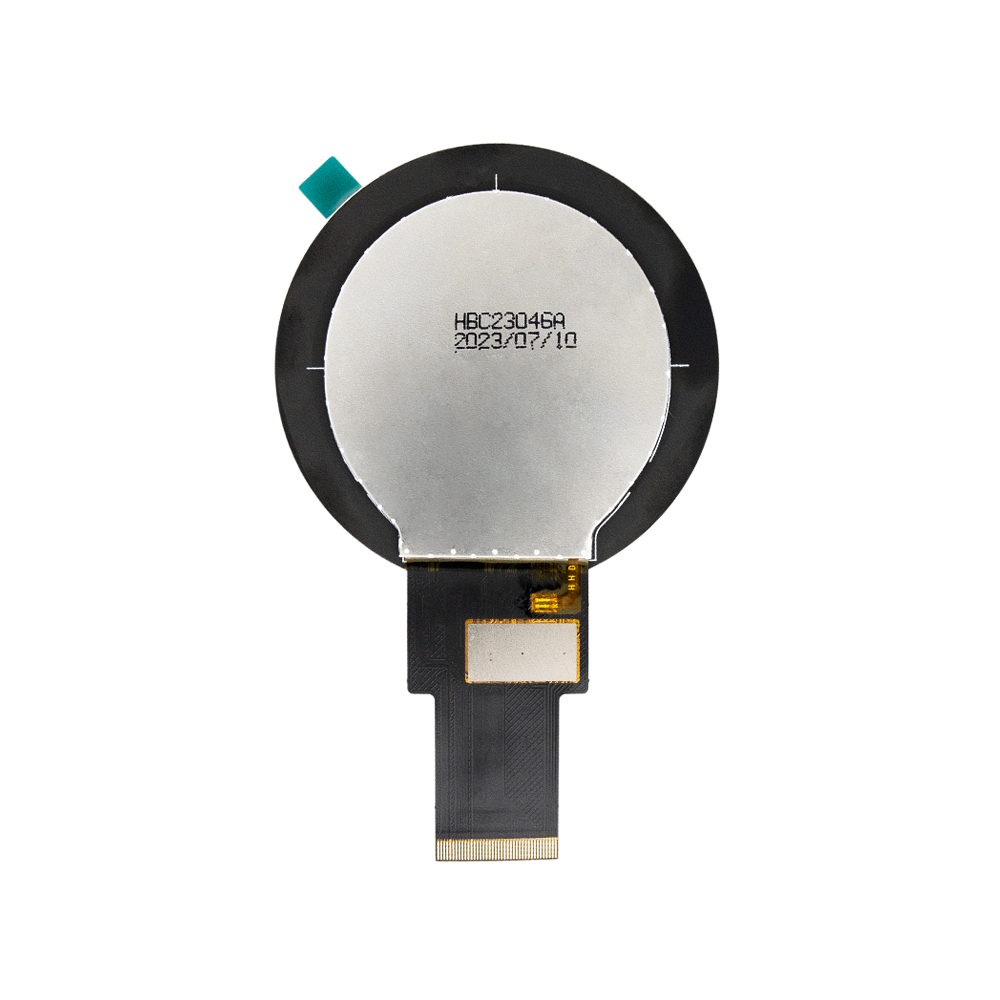

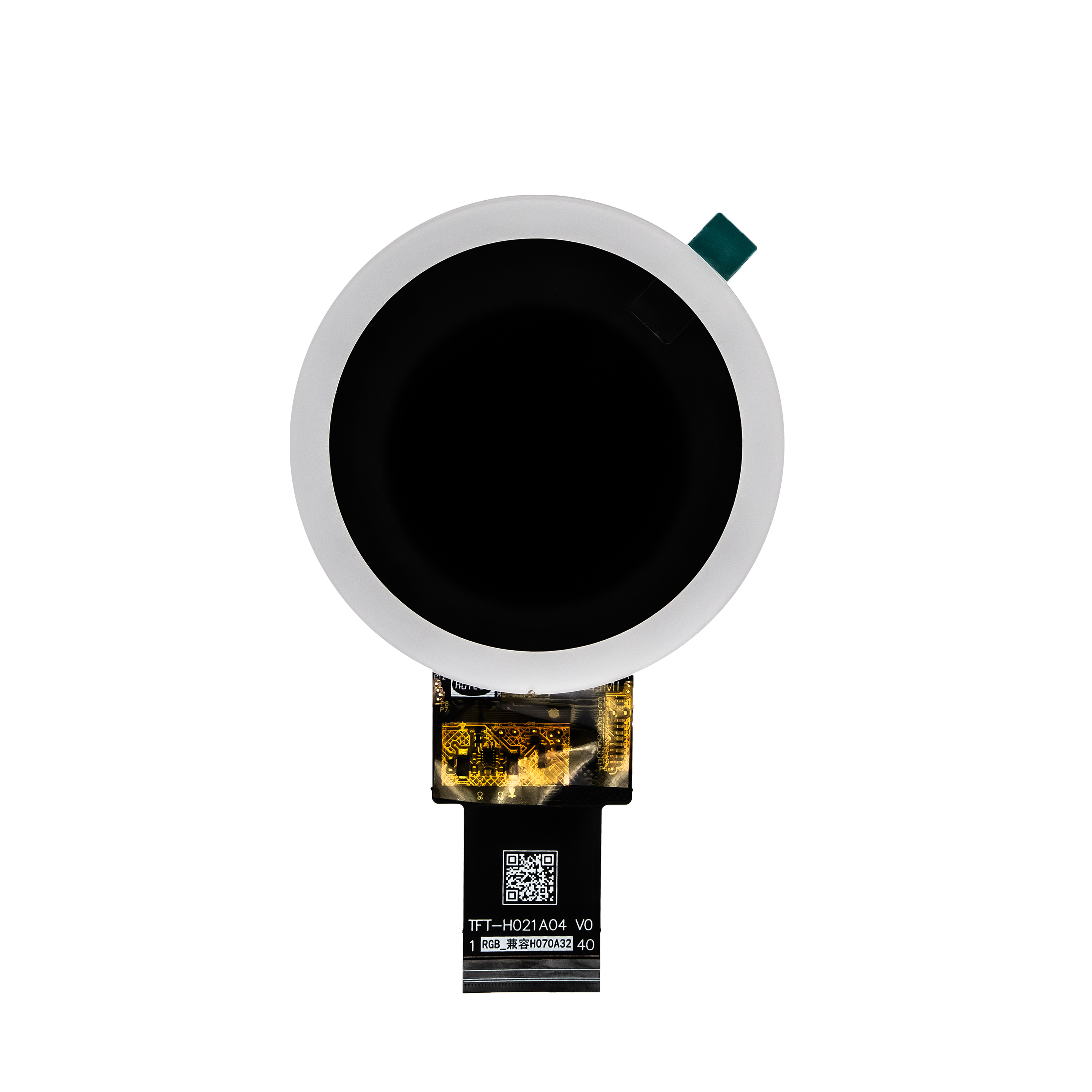

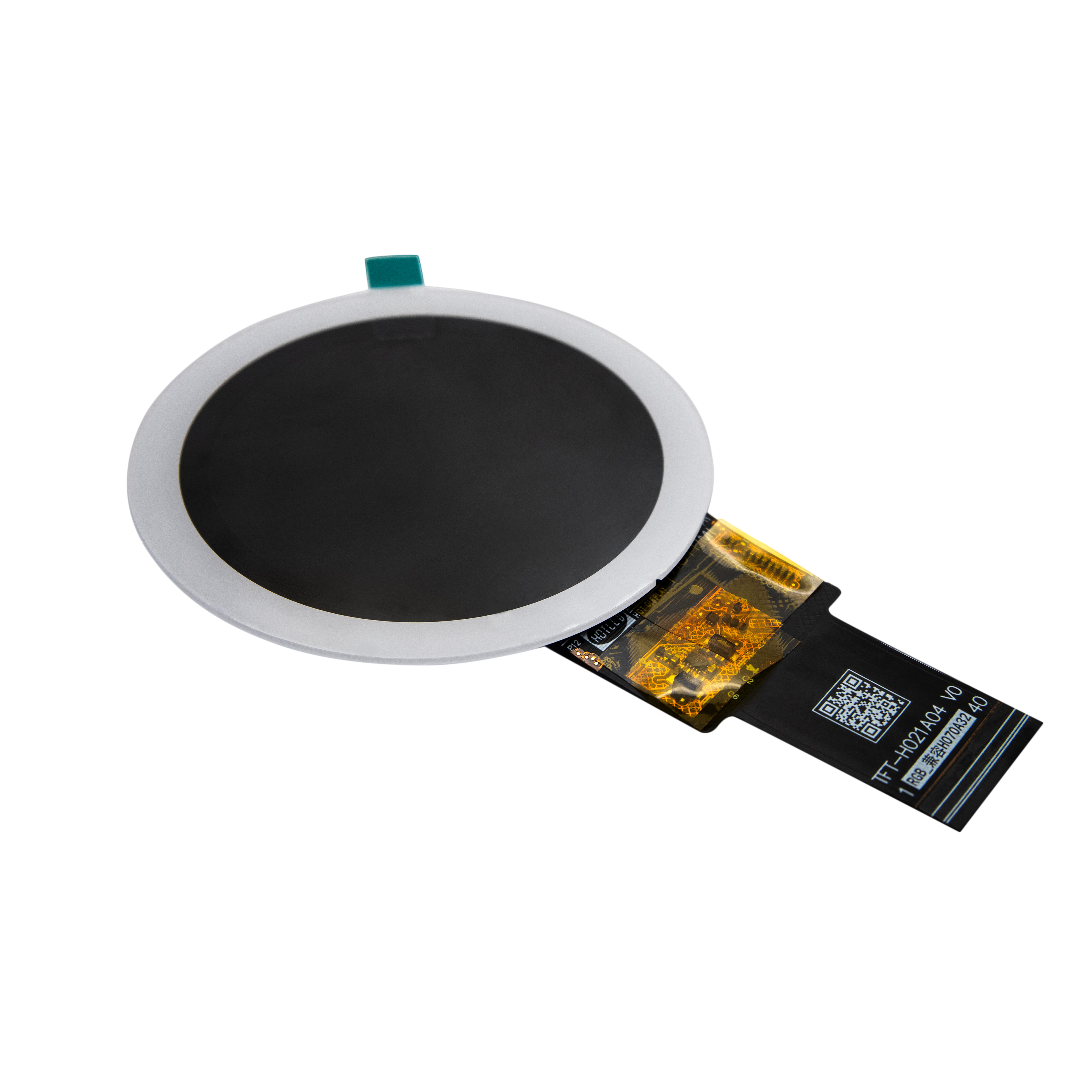

TFT-H021A04ZUIAX4N40 是一款2.1寸圆形TFT显示屏，分辨率为540×540像素，采用IPS全视角面板技术，搭载AXS15260D驱动芯片，亮度为450cd/m2。该2.1寸圆形TFT显示屏以圆形设计、高清画质和IPS全视角为核心优势，为智能家居、仪器仪表、车载显示等应用提供理想的显示方案。

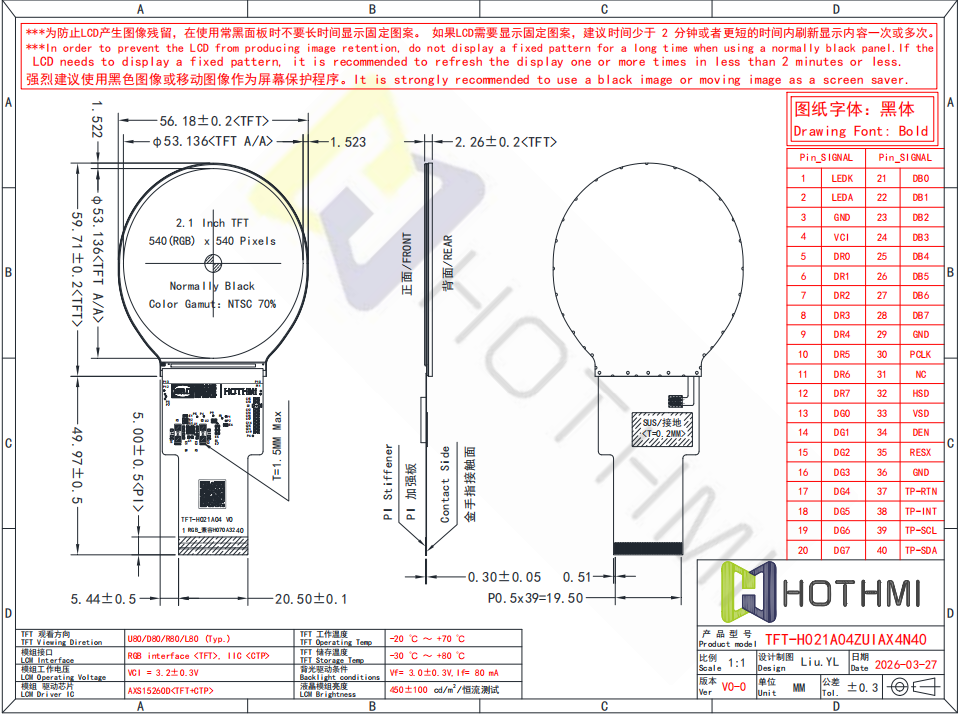

外形尺寸为56.18×59.71×2.26mm，IPS全视角技术确保从各个方向观看均无色偏，色彩还原真实，色域NTSC 70%。450cd/m2亮度，在室内和半户外环境下可清晰显示。
该2.1寸圆形TFT显示屏采用24-bit RGB并行接口，40PIN连接，3.2V供电，支持60Hz刷新率，兼容主流开发平台。工作温度范围覆盖-20℃至+70℃，适用于智能家居、仪器仪表、车载显示等对可靠性有要求的应用环境。该2.1寸圆形TFT显示屏凭借出色的显示效果和稳定的性能，已成为圆形显示设备的优选方案。

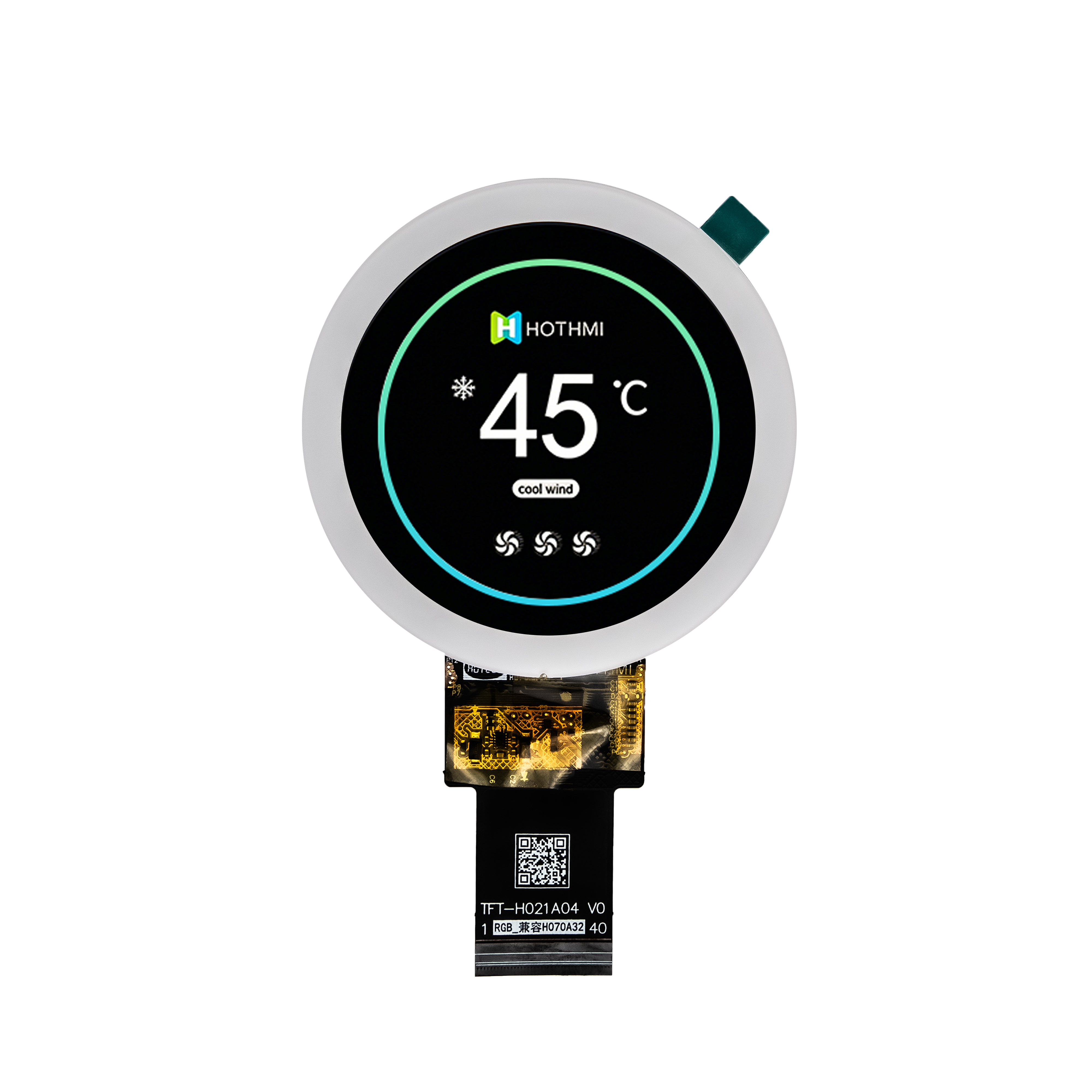

540×540圆形显示区域，突破传统矩形屏的视觉疲劳，为UI设计提供了全新的创作空间。圆形屏幕天然适配智能家居中控、智能音箱、圆形设备显示屏等需要圆形外观设计的应用场景，无需在矩形屏内切割圆形显示区，有效避免显示区域浪费和边缘锯齿问题。该2.1寸圆形TFT显示屏的1:1比例配合圆形切割，让UI布局更加灵活自由，图标、表盘、环形菜单等元素可以完美贴合屏幕轮廓，呈现更精致、更统一的视觉效果，提升产品的整体设计感和用户体验。
IPS面板技术通过液晶分子平面旋转，实现上下左右各方向宽视角（U80/D80/R80/L80）。与普通TN屏相比，该2.1寸圆形TFT显示屏在侧面观看时色彩和亮度几乎不衰减，无色偏、无反白现象，即使从极端角度观看，画面依然清晰可辨。这一特性使其特别适合智能家居中控、仪器仪表等多人围观或非正视角操作的场景——无论是壁挂安装、桌面摆放还是手持使用，用户都能获得一致的观看体验。此外，IPS面板的色彩还原能力也优于普通屏幕，色域NTSC 70%，显示色彩更真实饱满。

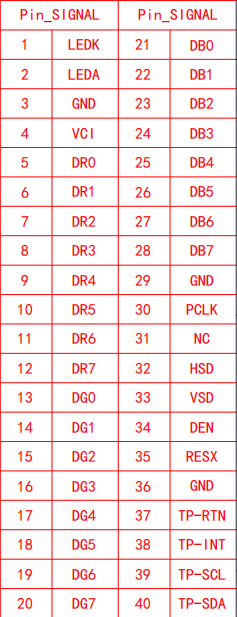

采用标准24-bit RGB并行接口，40PIN连接，3.2V供电。RGB接口通过并行数据总线直接传输24位像素数据（红绿蓝各8位），无需经过复杂的协议转换，数据传输稳定高效，支持60Hz刷新率，可确保540×540分辨率下的流畅画面显示。相比SPI或MCU接口，24-bit RGB接口的带宽更高、传输速率更快，特别适合需要高画质显示和流畅动态画面的应用场景。
该2.1寸圆形TFT显示屏支持-20℃至+70℃的宽温工作范围，无论是寒冷的冬季户外还是炎热的夏季车间，都能保持稳定的显示性能。配合8KV ESD防静电保护，有效抵御静电放电对电路的损害，大幅提升设备在工业现场、户外设备等复杂环境下的可靠性和使用寿命，满足全年全天候不间断运行需求。

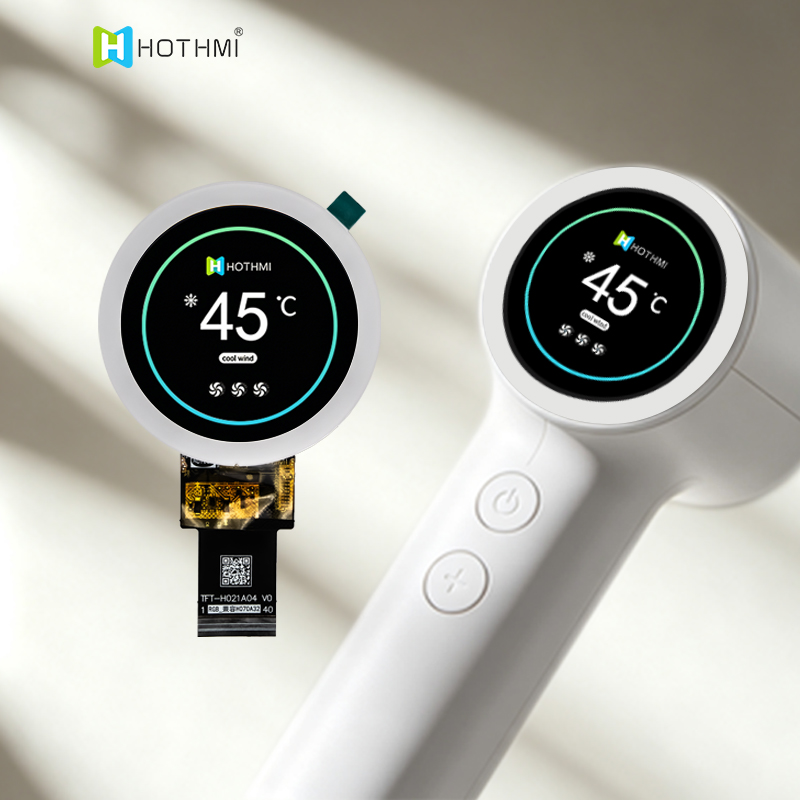

智能家居：智能中控面板、智能音箱、智能开关、空气净化器显示屏，圆形显示区域与家居设备外观协调统一
仪器仪表：电力仪表、温控器、手持测试设备，清晰呈现测量数据和参数信息
车载显示：车载中控屏、圆形仪表盘，圆形设计适配车载空间
工业控制：设备操作面板、工业HMI终端，实时显示设备运行状态和控制信息
医疗设备：便携式监护仪、诊断设备，清晰呈现生命体征数据
答1：这是我们设计这款产品时重点考虑的应用需求。该2.1寸圆形TFT显示屏采用540×540方形面板配合圆形玻璃切割，有效显示区域为Φ53.316mm的完整圆形。相比在矩形屏中裁剪圆形显示区域，该方案避免了显示区域浪费和边缘锯齿问题，UI设计更加灵活自由。无论是环形菜单、圆形表盘还是弧形进度条，都能完美贴合屏幕轮廓，呈现更精致、更统一的视觉效果，特别适合智能家居中控、智能音箱、圆形仪表盘等需要圆形外观设计的应用场景。
答2：智能家居中控、车载显示等多人围观场景中，视角问题尤为关键。该2.1寸圆形TFT显示屏集成了IPS（平面转换）全视角技术，提供U80/D80/R80/L80的宽视角范围，且不会出现色彩偏移或亮度衰减。这意味着无论操作人员站在屏幕的哪个方向，都能看到一致且准确的显示内容，从而避免因视角偏差导致的误读——无论是壁挂安装还是桌面摆放，每位用户都能获得清晰一致的观看体验。
答3：在严苛环境下保持可靠性是核心设计原则。该2.1寸圆形TFT显示屏可在-20°C至+70°C的宽广温度范围内稳定运行，无论是寒冷的冬季还是炎热的夏季，都能保持稳定的显示性能。此外，其集成的8KV ESD防静电保护功能可有效防止静电放电，显著提升模块在干燥环境或电气噪声较大的应用场景中的使用寿命和可靠性。
