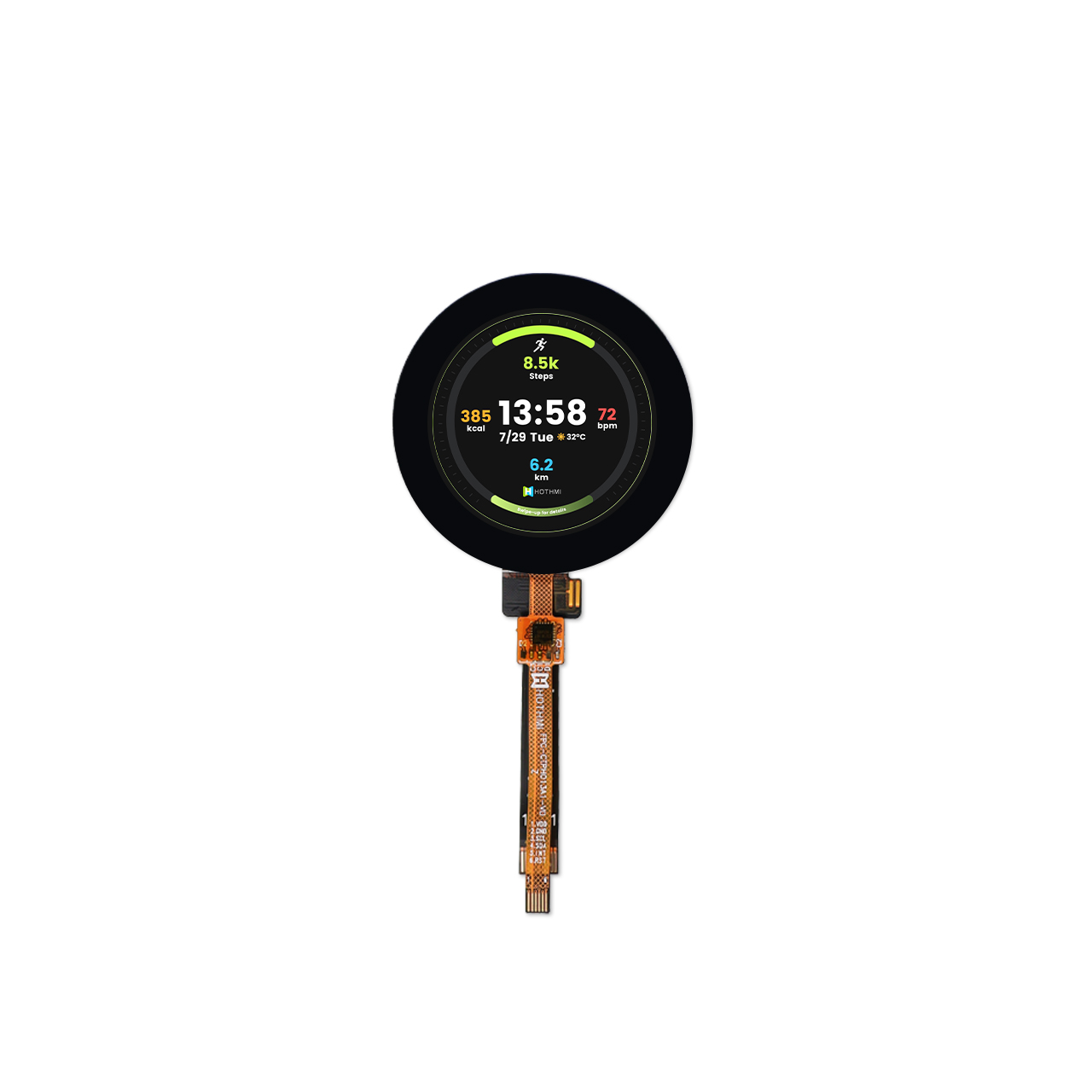

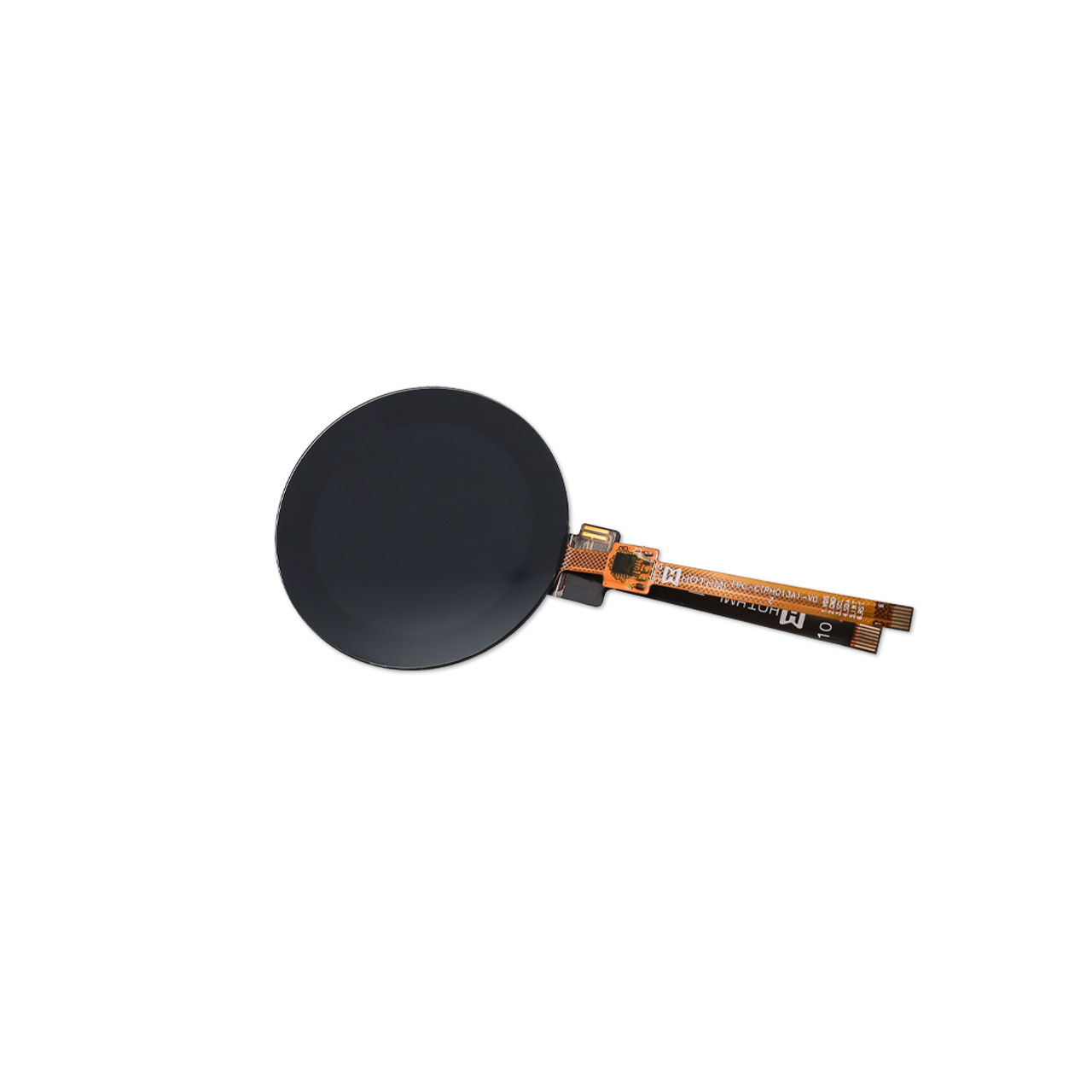

1.3寸圆形TFT液晶屏 | 240×240电容触摸宽温显示模组TFT-H013A6QQIGC4C10

鑫洪泰推出TFT-H013A6系列1.3寸圆形TFT液晶屏，采用240×240高清像素排布，搭配GC9A01驱动 IC，支持4线 8bit SPI 通信，标配IIC接口电容触摸方案，常黑面板搭配400cd/m2 典型亮度背光，IPS全视角显示，-20℃~70℃宽温工作，专为智能穿戴、智能家居旋钮屏、小型工控仪表、便携检测设备打造，满足小尺寸圆形界面的交互显示需求。

圆形TFT光学显示特性 | 全视角高画质输出

高清常黑面板，色彩显示细腻

1.3寸圆形TFT液晶屏采用常黑显示模式，60%NTSC色域色彩还原自然，240×240像素密度让圆形界面显示细腻无颗粒感；搭配恒流驱动背光，亮度均匀无暗区，常规环境下显示清晰通透。

IPS全视角，多角度观感一致

全视角TFT水平与垂直方向可视角度均达 85°，正面与侧视角度无明显偏色、亮度衰减小，适配圆形表盘、旋钮屏等多角度观看的使用场景，显示效果稳定一致。

防残影优化设计，长效运行稳定

针对固定画面显示场景做专属驱动优化，配合规范的画面刷新机制可有效降低残影风险；建议静态画面每2分钟内刷新一次，或使用动态 / 黑色屏保，保障模组长期运行的显示可靠性。

GC9A01 驱动接口方案 | SPI 通信开发便捷

原厂驱动适配，开发周期短

GC9A0 驱动TFT内置原厂初始化参数，配套提供完整驱动代码与参考电路，客户可基于通用MCU快速完成适配，大幅缩短小型设备的显示开发周期。

SPI 精简接口，适配低引脚主控

模组采用4线 8bit SPI 接口，引脚数量少、占用 IO 资源低，完美适配单片机、小型主控板的硬件资源，外围电路精简，适合空间紧凑的小型化设备设计。

电容触摸一体化配置 | IIC交互流畅响应

IIC电容触摸，一体化结构设计

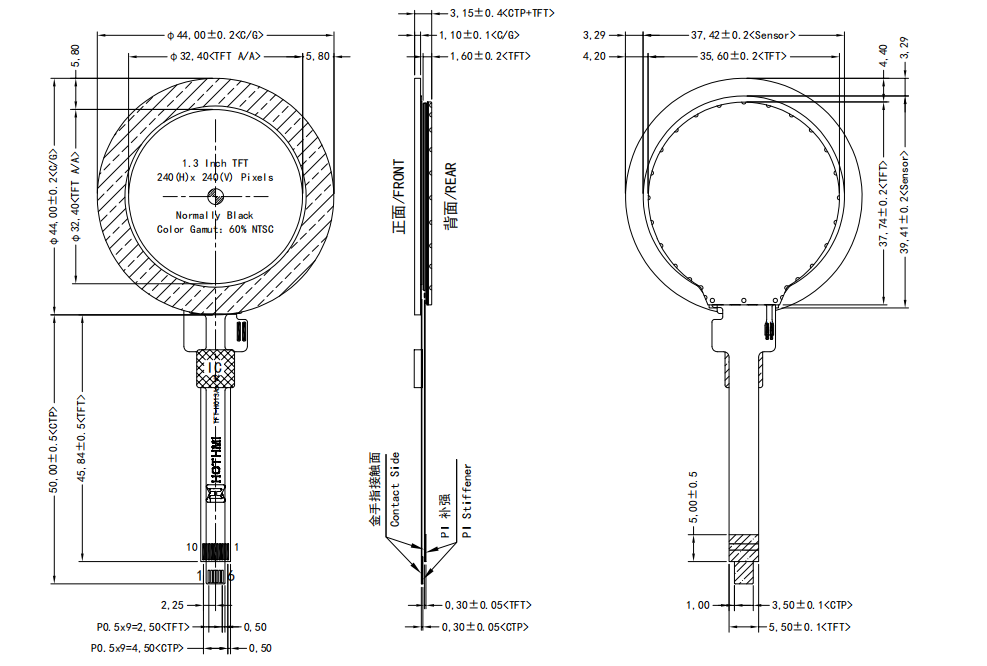

圆形电容触摸模组搭载CST816T触摸芯片，采用IIC通信接口，触控响应灵敏；显示与触摸一体化堆叠设计，整体厚度仅 3.15±0.4mm，结构紧凑，便于整机装配。

盖板玻璃防护，抗刮耐磨损

表面配备高透盖板玻璃，透光率高，有效保护显示区域；表面硬度达标，抗刮耐磨，适配日常频繁触控的使用场景，延长产品使用寿命。

宽温可靠设计 | 多场景稳定适配

宽温工业级参数，环境适配性强

小尺寸宽温TFT工作温度覆盖- 20℃~70℃，储存温度达-30℃~80℃，可稳定运行于室内外常规工业与消费类场景，温度波动下显示性能稳定。

3.3V标准供电，适配电池设备

模组采用3.0±0.3V标准供电，背光恒流驱动功耗可控，适合电池供电的便携设备、穿戴设备，兼顾显示效果与续航表现。

1.3寸圆形TFT液晶屏的核心参数表

圆形TFT显示模组的典型应用场景

智能穿戴：智能手表、运动手环、穿戴式监测设备表盘

智能家居：旋钮屏、温控面板、小型智能家电状态显示

工业仪表：小型 PLC 状态屏、便携检测仪、微型工控终端

消费电子：桌面摆件、小型数码设备、充电设备显示

医疗健康：便携监测仪、小型理疗设备状态显示屏

圆形电容触摸TFT屏的常见问题

Q：这款1.3寸圆形TFT液晶屏支持什么通信接口？普通单片机能驱动吗？

A：1.3寸圆形TFT液晶屏部分采用 4 线 8bit SPI 接口，触摸部分为IIC接口，兼容绝大多数带SPI外设的单片机，配套原厂驱动代码，可快速完成驱动适配。

Q：屏幕是自带电容触摸的吗？可以选择不带触摸版本吗？

A：本款为带电容触摸的一体化模组，可根据项目需求定制不带触摸的纯显示版本，具体可咨询对接。

Q：可以申请1.3寸圆形TFT液晶屏的样品吗？支持结构定制吗？

A：可以。作为专业工业TFT屏厂家，鑫洪泰支持1.3寸TFT液晶屏样品申请，同时提供圆形显示模组定制服务，涵盖亮度、盖板、接口定义、排线长度等多维度调整。

小尺寸TFT模组采购与技术服务

作为专业工业TFT屏厂家与小尺寸显示供应商，鑫洪泰为客户提供全流程服务：

现货供应：圆形电容TFT屏现货批量储备，1.3寸圆形TFT液晶屏可快速发货

样品申领：支持1.3 寸TFT液晶屏样品申请，便于客户前期项目验证

定制服务：提供圆形显示模组定制，可调整亮度、盖板、触摸配置、排线等参数

技术支持：提供完整规格书、初始化代码、参考电路，专业工程师全程协助适配

鑫洪泰作为专注工业显示的TFT供应商，TFT-H013A6系列1.3寸电容触摸显示模组均批量现货供应，支持各类个性化定制。始终以稳定的品质与专业的服务，为客户提供可靠的小尺寸圆形显示解决方案。
