320x240点阵液晶模组|320×240分辨率|COG封装|MCU接口|HTM320240F

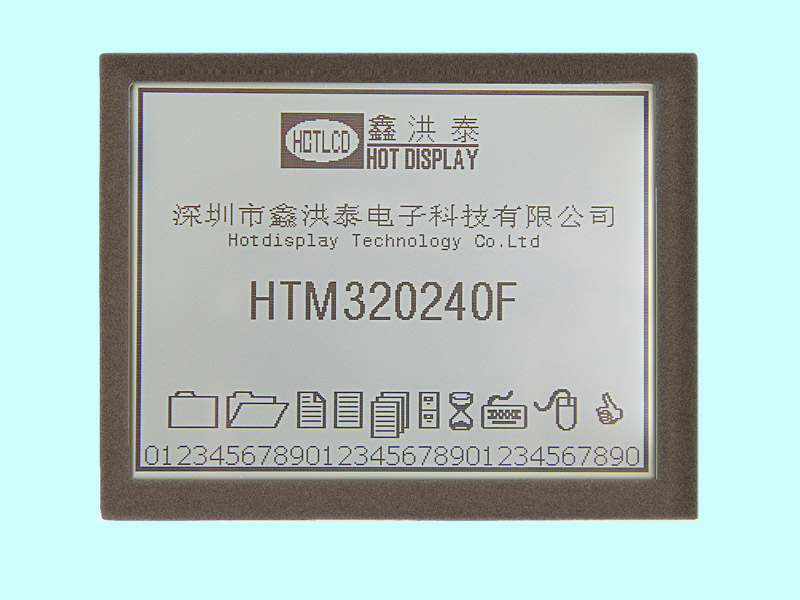

HTM320240F是一款高性能的320x240点阵液晶模组，采用高稳定性带电路板的 COG（Chip-on-Glass）封装工艺。它拥有 320×240 的标准单色图形点阵分辨率，外形尺寸为 92.0×71.3×9.0mm，显示尺寸为 76.78×57.58mm。HTM320240采用MCU接口显示屏架构，通过FFC-20PIN 排线进行数据连接。模组在标准的 3.3V 低功耗供电电压下稳定工作，内置功能强大的高级驱动芯片，工作温度覆盖 -20℃ 至 +70℃ 宽温范围，配备高亮均匀白光背光，内置工业级高防静电 ESD 8KV 机制。适用于电力终端、仪器仪表、工业控制、医疗设备等场景。

320x240点阵液晶模组的产品核心亮点

亮点一：带板COG封装工艺 | 轻薄且机械结构稳固

HTM320240F采用先进的玻璃芯片（COG）封装技术，驱动芯片直接绑定在液晶基板上，并配备定制的优质外接 PCB 电路板组件。这种结构设计有效缩减了显示单元的物理厚度，同时显著提升了硬件抗震动与抗物理冲击性能。

亮点二：RA8835与RA8806核心驱动 | 图形画面锐利清晰

屏幕内部高度集成了成熟的 RA8835驱动芯片与RA8806驱动芯片控制逻辑。具备高速的硬件图像缓存与快速的页面刷新率，能够精准呈现复杂的单色图形、实时运行曲线及多行文本数据，字体清晰且边缘无拖影。

亮点三：工业级通用MCU接口|强悍的开发平台兼容性

HTM320240F采用标准的单片机并行通信协议，提供全功能 MCU接口显示屏接口方案。可通过 20PIN 排线直连主流的工业级控制芯片或微处理器系统（如STM32、工控机核心板），简化嵌入式底板电路开发。

亮点四：3.3V低功耗标准电压供电|绝佳的系统电路适配性

模组控制核心及背光逻辑完全基于标准的 3.3V供电液晶模组规格进行电气校准。无缝匹配现代主流的微控制器低电压逻辑电平，无需额外搭建复杂的电平转换线路，降低整机系统功耗。

亮点五：工业级宽温配方设计|严酷严寒恶劣温差环境不黑屏

HTM320240F依托精选的工业级宽温液晶屏，工作温度支持 -20℃ 至 +70℃。无论是面对密闭发热的变频器柜内部，还是严冬户外的电力检测点，显示屏刷新率和对比度始终保持最佳水准。

320x240点阵液晶模组的产品应用场景

自动化智能电力终端

完美嵌入各种智能配电自动化采集终端、断路器监控屏、电能质量监测仪及电网测控装置。高防护的带板结构与 3.3V 低功耗特性契合电力设备对长期无故障连续运转的刚性技术指标。

高级工业控制液晶屏

广泛应用于工厂数字机械控制面板、仓储自动化物流控制机柜、以及各种 PLC 逻辑交互中央操作台。其稳固的 COB/COG PCB 加固板能强效免疫周围强电设备产生的电磁辐射干扰噪声。

电子测量仪器仪表

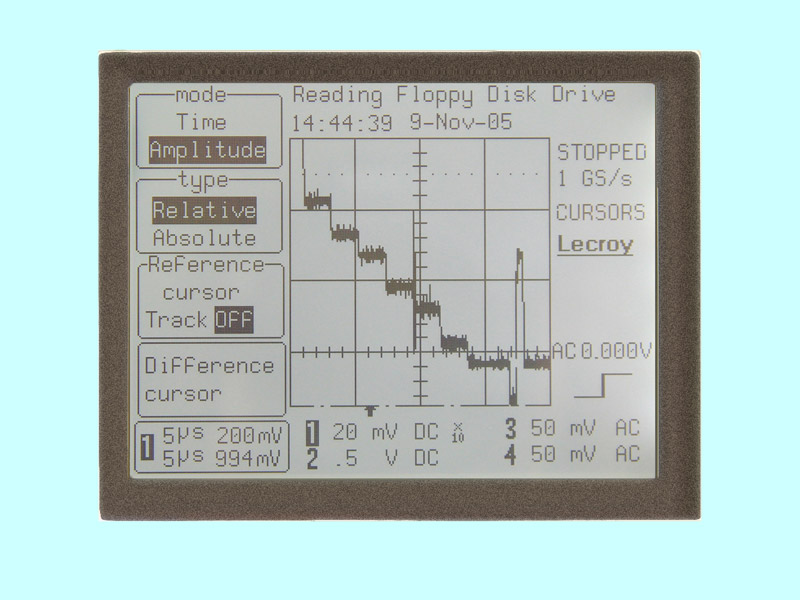

适用于高精度电子称重显示器、便携式水质多参数检测仪、多路温度记录仪。320x240的高清大容量图形点阵能提供海量的 UI 编排布局空间，方便现场巡检人员实时抄读多组测试曲线与极限读数。

320x240点阵液晶模组的技术常见问题

问1：这款带PCB板液晶模组相比不带板的裸玻璃COG屏在应用上有何优势？

答1：不带板的裸玻璃屏需要客户自己在主板上设计极其精密的引脚焊接或热压接线，对生产工艺要求极高。而HTM320240F带有完整 PCB 电路板组件的 320x240点阵液晶模组，已经将外围 contrast 调节和电容保护电路集成妥当，直接留出标准的 20PIN 插座。工程师需接上通用的 FFC 软排线即可点亮通信，大大降低了硬件开发与批量装配的难度。

问2：在极度干燥或强静电的自动化车间中，这款低功耗工控屏的防护表现如何？

答2：3.3V供电液晶模组内置了高达 8KV 的硬件级工业静电放电（ESD）防护网络。当面对干燥现场操作人员身体接触，或者旁边高压电机启动产生的电弧冲击时，过载的静电荷可以通过接地走线迅速导向地端，全力保障内部硅片电路不被击穿，特别适合多粉尘和高瞬变干扰的工业控制液晶屏现场。
