在智能家电、医疗设备、工业控制器和自助终端上，触摸操作已经很常见。过去，用户可能需要通过按键和旋钮来完成设置；现在，只需在屏幕上轻轻一点，就能切换菜单、调整参数或查看设备状态。

这种操作方式看起来简单，但对于产品设计来说，触摸屏并不只是给显示屏加上一层玻璃。触摸响应、显示效果、表面耐用性，以及它与整机结构的配合，都会影响最终的使用体验。

电容触摸屏（Capacitive Touch Screen）正是目前许多触控设备采用的一种技术。它能够识别手指触摸的位置，并将操作传递给设备控制系统，适用于需要直观、灵活人机交互的产品。

什么是电容触摸屏？

电容触摸屏是一种通过检测电容变化来识别触摸位置的触控技术。其中，投射式电容触摸屏（Projected Capacitive Touch，简称 PCAP）广泛应用于智能手机、平板电脑、工业人机界面和各类触控终端。

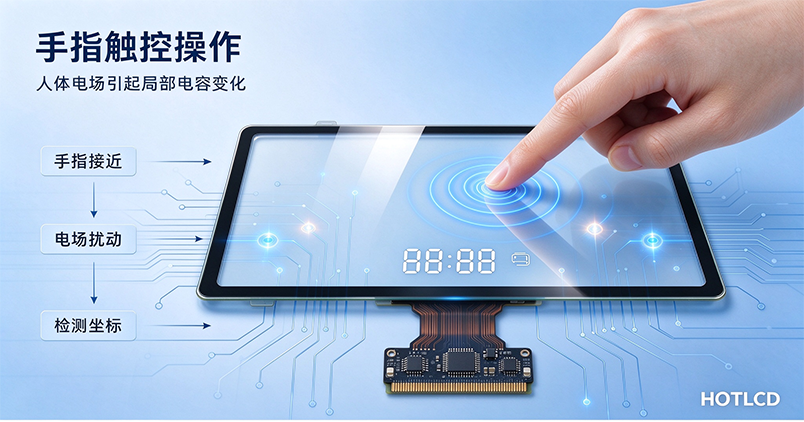

简单来说，触摸传感器内部设有透明导电电极。当手指接近或触碰屏幕时，局部电场和电容会发生变化，触控控制器检测这些变化后，就可以判断触摸位置，并将坐标信息传递给设备。

这也是为什么现代触摸屏可以支持点击、滑动以及多点触控等操作。具体支持哪些手势和触点数量，则取决于触摸传感器和控制器的设计。

电容触摸屏有哪些特点？

电容触摸屏受到广泛采用，不仅是因为操作方便，也与它的结构和使用体验有关。

操作灵敏，支持多点触控：用户可以通过点击、滑动和其他手势与设备交互。对于需要菜单切换、参数调整或缩放操作的产品，这种方式更加直观。

表面平整，外观简洁：触摸传感器可以集成在盖板玻璃下方，形成平整的操作表面。对于需要现代化外观、方便清洁或采用前面板设计的设备，这一点很有价值。

显示效果清晰：电容触摸面板可以与 LCD 显示屏组合使用，让用户直接在显示内容上进行操作。实际光学表现取决于盖板材料、传感器结构、贴合方式以及显示模组的设计。

适合不同类型的产品：从消费电子到工业控制设备，电容触摸屏可以根据产品尺寸、操作方式和使用环境进行设计。不过，触控性能仍需要结合控制器、盖板厚度、接地设计及整机环境进行评估。

电容触摸屏的基本结构

电容触摸屏看起来只是一块平整的透明面板，但内部通常包含多个相互配合的功能部分。对于常见的投射式电容触摸屏（PCAP），主要结构包括盖板、触摸感应层、触控控制器。

不同产品的具体层数和排列方式可能有所不同，尤其是在传感器设计、控制器集成和显示模组贴合方式方面。

盖板（Cover Glass）

盖板是用户直接触摸的外层，通常采用玻璃，也可以根据产品设计选择其他透明材料。它主要用于保护内部感应结构，同时影响产品的外观、表面耐用性和触摸体验。

盖板的厚度、形状、表面处理以及是否需要印刷边框，都应根据最终产品的设计要求确定。

触摸感应层（Touch Sensor Layer）

触摸感应层是电容触摸屏的核心部分之一。它通常由透明导电材料构成，通过排列不同方向的感应电极来检测触摸引起的电容变化。

当手指接近或接触屏幕时，感应电极周围的电场发生变化，系统便可以据此判断触摸位置。感应电极的布局和结构设计会影响触控精度、灵敏度及多点触控表现。

触控控制器（Touch Controller）

触控控制器负责读取感应层的信号、计算触摸坐标，并将触摸数据传递给设备的主控系统。它需要与触摸传感器的设计、通信接口和设备软件相匹配。

根据具体方案，触控控制器可以集成在触摸面板的柔性线路或相关电路板上，不一定是一个独立的外部模块。

电容触摸屏与 LCD 显示屏有什么区别？

电容触摸屏与 LCD 显示屏经常组合使用，但两者承担的功能并不相同。

电容触摸屏主要负责识别触摸操作，LCD 显示屏主要负责呈现画面。

LCD 可以显示数字、图像、文字和界面内容；电容触摸屏则检测用户触摸的位置，并将操作信息传递给设备控制系统。两者配合后，设备就可以同时实现信息显示与人机交互。

例如，在工业控制设备中，LCD 可以显示温度、压力或设备运行状态，而电容触摸屏则让操作人员能够直接点击菜单、修改参数或切换界面。

因此，在开发触控产品时，需要同时考虑显示需求与触摸操作需求，而不能只关注其中一个部分。

触摸屏与 LCD 如何组合？

在实际产品中，电容触摸面板通常需要与 LCD 显示屏组合，形成完整的触控显示模组。具体结构取决于产品的尺寸、显示要求、安装空间和应用环境。

常见的组合方式包括以下两种。

空气贴合（Air Bonding）

空气贴合是在触摸面板与 LCD 显示屏之间保留空气间隙，结构相对简单。具体的显示表现会受到面板结构、反射和使用环境等因素影响。

光学贴合（Optical Bonding）

光学贴合使用光学胶填充触摸面板与 LCD 之间的间隙，通常有助于减少内部界面反射，并改善特定环境下的显示可读性。与此同时，还需要考虑贴合工艺、成本和后续维修要求。

两种方式各有适用场景，需要结合光学表现、模组厚度、生产工艺、维修要求和成本进行评估。

对于 OEM 和 ODM 项目，建议在设计初期就确认 LCD 尺寸、触摸区域、盖板结构、连接接口和安装方式，以便选择更合适的触控显示方案。

电容触摸屏常见于哪些产品？

电容触摸屏的应用范围很广，但不同产品对触控功能的要求并不相同。

工业控制设备

工业 HMI、设备控制面板和自动化系统经常需要显示运行参数、设备状态和操作菜单。使用电容触摸屏后，操作人员可以直接在屏幕上调整设置或切换页面。

这类应用除了关注触摸灵敏度，还需要考虑工作温度、电磁干扰、盖板强度以及长期运行的稳定性。

医疗设备

在部分医疗设备中，触摸屏用于参数设置、菜单导航和状态信息查看。屏幕需要兼顾清晰的显示效果与方便的操作体验。

具体方案应根据设备的使用环境、清洁方式、可靠性要求和相关法规进行选择。

自助终端与信息查询设备

自助售票机、信息查询终端、排队机和商业服务终端通常需要用户快速完成一系列操作。

电容触摸屏可以提供直观的界面交互。对于较大尺寸或公共场所使用的设备，还需要考虑防刮擦、表面清洁、安装结构以及长时间使用后的可靠性。

智能家电

空调控制面板、智能温控器、厨房电器和其他智能家电，可以使用触摸屏显示温度、运行模式、时间和设备状态。

通过将显示和触控结合起来，产品设计可以减少实体按键，让前面板更加简洁。

便携式与嵌入式设备

手持检测仪器、便携式控制终端和嵌入式电子设备也可能采用电容触摸屏。

这类产品通常需要在有限的安装空间内兼顾显示区域、触控操作和连接结构，因此尺寸、功耗和模组厚度都值得提前考虑。

选择电容触摸屏时，需要注意什么？

合适的触摸屏不仅要能够正常响应触摸，还需要适配整机的结构和使用环境。

屏幕尺寸与外形尺寸：需要确认显示区域、触摸有效区域、外形尺寸以及设备预留的安装空间。即使对角线尺寸相同，不同面板的外形和安装方式也可能不同。

盖板玻璃：盖板的厚度、尺寸、表面处理和强度都会影响触控设计与最终外观。如果产品需要防刮擦、特殊外观或额外的表面保护，应在设计阶段明确。

触控接口与控制器：需要确认触摸控制器、通信接口和主控系统之间的兼容性。常见接口包括 I2C 和 USB 等，具体选择取决于产品架构。

使用环境：如果设备用于工业现场、户外或公共场所，应评估温度、湿度、干扰、接地、清洁方式和防护需求。若需要戴手套操作或在潮湿环境中使用，也应提前说明，因为这些条件可能影响触控性能。

显示与触控的贴合方式：对于需要清晰显示和紧凑结构的产品，可以根据需求评估空气贴合或光学贴合等方案。选择时应结合反射、可读性、厚度、耐环境能力和成本进行判断。

样品验证与量产要求：在正式量产前，建议使用实际设备进行测试，包括触摸响应、显示效果、装配配合和目标环境下的运行表现。

电容触摸屏可以定制吗？

可以定制的。对于 OEM 和 ODM 产品来说，标准触摸面板未必能完全满足实际设计需求。

例如，产品可能需要特定的外形尺寸、盖板玻璃形状、可视区域、触控区域、连接位置或特殊安装结构。有些项目还需要将触摸面板与指定的 LCD 模组进行组合，以适应设备的外壳和内部空间。

在这些情况下，可以根据项目要求评估定制电容触摸屏或触控显示模组。

越早明确显示尺寸、触控区域、接口、盖板要求和使用环境，越有利于评估合适的结构方案，减少后续设计修改。

HOTLCD：显示与触控方案

选择触摸屏时，除了关注触控本身，还需要考虑它与 LCD、控制系统和整机结构之间的配合。

HOTLCD 提供多种 LCD 显示产品及相关显示方案，产品范围包括 TFT 显示屏、LCD 模组和触摸屏等。对于需要显示与触控结合的项目，可以根据产品尺寸、显示需求、安装空间和应用环境评估适合的方案。

如果你正在开发工业控制设备、医疗仪器、自助终端、智能家电或嵌入式设备，可以提前准备产品外形尺寸、显示区域、触控方式、接口要求和预计采购数量，以便进一步评估。

了解更多产品信息，请访问 https://www.hotlcd.com/。
