4.0英寸480×128 TFT 液晶显示屏适配 1U 机箱 NEW

SPI / QSPI / 8-bit MCU 多接口选择｜1100 cd/m2 典型高亮度 ｜-30℃～+85℃ 宽温工作｜4.0英寸长条形显示结构

在工业控制、通信设备、智能仪表及嵌入式终端的开发过程中，显示模组的选型不仅关系到显示效果，也会影响主控接口适配、设备空间布局和整机环境适应性。尤其是在1U机箱等高度受限的设备中，如何在有限的面板空间内配置显示区域，同时兼顾接口选择、亮度与工作温度要求，是产品设计中的重要考量。

针对这些应用需求，鑫洪泰推出 TFT-H040A31WQINVKN22 4.0英寸TFT液晶显示模组。该产品采用长条形显示结构，模组外形高度仅38.9 mm，适合评估用于1U机箱的紧凑型面板布局；同时支持SPI、QSPI及8-bit MCU接口方案，标称亮度为1100 cd/m2，工作温度范围为-30℃～+85℃。

通过紧凑的结构设计、多接口选择、较高的背光亮度及宽温工作能力，该产品为工业控制、通信设备、仪表终端及其他嵌入式显示应用提供了多方面的选型依据。

点击链接了解更多产品信息：TFT-H040A31WQINVKN22

1U机箱应用示意图

一、长条形结构设计：38.9 mm高度，适配1U机箱紧凑型布局

在通信设备、工业控制设备及机架式电子设备中，机箱高度往往受到严格限制。尤其是1U机箱，需要在有限的垂直空间内安排显示面板、控制按键、指示灯、连接器及内部电子组件。显示模组的外形高度因此成为影响面板布局的重要因素。

TFT-H040A31WQINVKN22采用4.0英寸长条形显示结构，模组外形尺寸为105.50 mm × 38.90 mm × 2.85 mm（宽×高×厚）。其中，38.9 mm的模组高度为紧凑型面板设计提供了空间优势，特别适合用于评估1U机箱及其他低高度设备的显示布局。

标准1U机架单元的高度为44.45 mm。以此为参考，38.9 mm高的显示模组在高度尺寸上具有较好的匹配基础，有助于工程师在有限的垂直空间内规划显示区域，为面板结构设计留出一定的布局空间。

长条形显示比例，让有限空间得到更合理的利用

该4.0英寸480×128 TFT 液晶显示屏的分辨率为480(H)×128(V)像素，有效显示区域为95.04 mm×25.34 mm。横向延伸的显示区域适合呈现多组并列信息，例如设备运行状态、数值读数、工作模式、告警提示及关键参数。

对于机架式设备和紧凑型控制终端，这种显示比例可以用于构建横向信息界面，在不占用过多垂直空间的情况下集中展示必要信息。结合设备的功能需求，开发人员可以将状态图标、数字读数和简洁的操作提示整合在同一显示区域中。

此外，2.85 mm的模组厚度也为设备内部结构规划提供了参考。工程师可结合前面板、主板、连接器及排线位置，统筹安排内部组件与显示区域。

面向1U机箱及紧凑型设备的结构适配

38.9 mm的模组高度使TFT-H040A31WQINVKN22适合纳入1U机箱显示面板的选型评估，尤其适用于需要横向显示信息、同时对垂直安装空间有要求的设备。

需要注意，模组外形尺寸不等于最终面板开孔尺寸。实际安装还需要考虑面板厚度、固定方式、边框遮挡、排线弯折空间及装配公差。因此，建议在项目设计阶段结合机箱结构图纸进行尺寸核对和安装验证。

二、多接口选择：SPI、QSPI与8-bit MCU，适配不同主控方案

在嵌入式显示系统中，接口不仅决定显示模组与主控芯片之间的通信方式，也会影响GPIO资源分配、PCB布线、数据传输效率及软件驱动开发。不同设备采用的主控平台和硬件架构各不相同，因此，显示模组能否提供适合不同项目的接口选择，是影响系统集成的重要因素。

TFT-H040A31WQINVKN22支持SPI、QSPI及8-bit MCU三种可选接口方案，默认接口为8-bit MCU。这种接口配置为不同嵌入式系统提供了多种设计路径，工程师可以根据主控芯片的接口资源、显示内容复杂度、更新频率及软件架构，评估合适的连接方式。

SPI接口：适用于串行通信架构

SPI是嵌入式系统中常见的串行通信接口，广泛应用于微控制器与外围设备之间的数据交互。对于需要合理利用主控引脚资源、控制硬件连接复杂度的显示项目，SPI可以作为一种接口选择。

在实际应用中，SPI可用于传输数字读数、状态图标、运行参数及提示信息等显示数据。工程师可以结合主控的SPI控制器能力、通信时钟、显示数据格式和软件驱动，评估其是否满足目标界面的更新需求。

对于以设备状态、参数读取和基础人机交互为主的嵌入式终端，SPI提供了一种常见的串行显示接口方案。

QSPI接口：为显示数据传输提供更多选择

随着嵌入式设备的界面内容逐渐丰富，显示数据的传输效率也成为接口选型时需要考虑的因素。

QSPI采用多条数据线传输信息，相比传统单数据线SPI，在兼容的硬件和适当的时钟配置下，可以提供更高的数据传输效率。因此，对于需要评估更高显示数据吞吐能力，同时希望采用串行接口架构的项目，QSPI能够提供另一种设计选择。

在涉及较多显示数据、复杂界面或较频繁画面更新的应用中，工程师可以根据实际需求，对QSPI方案进行评估。不过，具体传输速率和画面更新性能仍取决于主控能力、接口配置、通信时钟及软件驱动，不能仅凭接口名称直接判断最终表现。

8-bit MCU接口：适配相应的并行显示架构

除串行接口外，该产品还支持8-bit MCU接口，并将其标注为默认接口。

对于采用兼容MCU并行显示接口的主控平台，这一方案可纳入现有硬件架构的适配评估。工程师能够根据模组引脚定义、控制信号和软件驱动开展硬件连接与显示调试。

在项目已经确定主控平台、希望沿用相应并行接口架构的情况下，8-bit MCU接口为系统集成提供了另一种选择。

多接口设计，为项目开发增加灵活性

三种接口的价值不只是增加接口种类，更在于让显示模组能够从不同硬件架构出发进行适配评估。

在项目开发初期，工程师可以重点考虑以下因素：

• 主控兼容性：确认主控芯片是否支持相应的SPI、QSPI或8-bit MCU接口。

• 数据传输需求：根据界面复杂度、刷新频率及显示内容评估所需的传输能力。

• 硬件资源：综合考虑GPIO数量、PCB布线空间及连接方式。

• 软件开发：结合驱动程序、初始化代码和目标平台开展适配验证。

需要注意：SPI、QSPI和8-bit MCU属于可选择的接口配置，并不意味着同一个模组无需硬件或配置调整便能同时使用全部接口模式。实际项目应在选型阶段确认具体接口版本。

在显示模组的选型过程中，接口兼容性往往是决定方案能否顺利落地的重要因素。通过提供多种接口选择，TFT-H040A31WQINVKN22能够为不同主控架构的嵌入式显示项目提供更灵活的系统集成路径，帮助工程师根据实际需求开展硬件设计和软件开发。

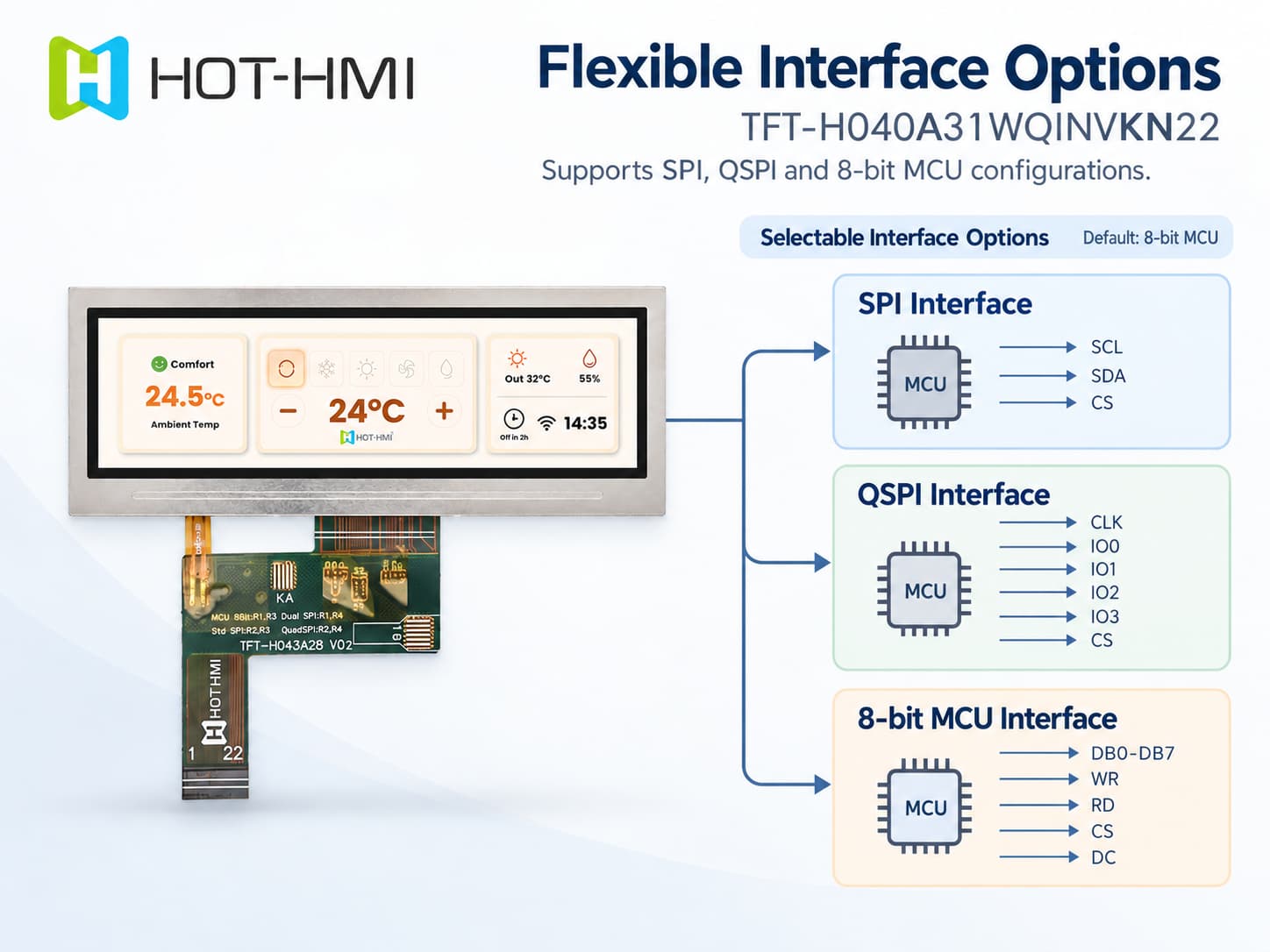

SPI / QSPI / 8-bit MCU多接口示意图

三、1100 cd/m2典型亮度：为较明亮环境下的信息读取提供支持

在工业仪表、户外控制终端和车辆辅助设备中，显示屏需要呈现数字读数、运行参数、状态图标及操作提示。随着环境光增强，显示画面与周围环境之间的视觉差异可能减小，因此，背光亮度是显示模组选型时的重要参数之一。

TFT-H040A31WQINVKN22的典型亮度为1100 cd/m2，对应不带触摸屏的模组配置。较高的背光亮度能够提供充足的光输出，在合理的整机光学设计下，有助于改善较明亮环境中的显示可读性。

高亮度在实际设备中的应用价值

对于工业控制面板，显示屏通常需要持续呈现设备运行状态、测量数据和告警信息。较高的亮度水平能够为这些内容提供良好的视觉基础，帮助设计人员根据设备使用环境规划显示方案。

在智能仪表和车辆辅助设备中，显示区域往往承担关键数据与状态信息的呈现任务。1100 cd/m2典型亮度可为不同照明条件下的显示效果评估提供参考，尤其适合纳入需要较高背光输出的嵌入式显示项目进行选型比较。

对于户外控制终端，环境光可能随着天气、时间及设备安装位置发生变化。较高的背光亮度有助于提升显示画面的视觉表现，但最终可读性还需要结合实际使用条件综合判断。

从亮度参数到整机显示效果

亮度并不是决定显示效果的唯一因素。屏幕表面反射、盖板透光率、观察角度、安装方向及整机光学结构，都会影响最终的视觉表现。

因此，1100 cd/m2典型亮度为产品提供了较高的背光输出基础，但不能单独作为强阳光直射下必然清晰可读的保证。对于户外或强光应用，建议结合整机结构、盖板和实际环境进行测试验证。

对于重视信息辨识度的工业仪表、车辆辅助设备和嵌入式控制终端而言，TFT-H040A31WQINVKN22的亮度表现为显示方案评估提供了明确的技术依据。

不同亮度模拟视觉对比

四、-30℃～+85℃宽温工作：适应更广泛的环境温度变化

工业设备、车辆辅助终端及户外电子设备可能面临较大的环境温度变化。低温环境可能出现在寒冷地区或冬季户外，高温环境则可能来自夏季暴晒、设备内部热量积聚或靠近发热组件的安装位置。因此，工作温度范围是工业显示模组选型时需要重点考虑的参数。

TFT-H040A31WQINVKN22支持-30℃～+85℃工作温度，储存温度范围为-40℃～+90℃。这一温度范围为需要在较大温度变化条件下运行的设备提供了选型依据，可用于评估工业控制、智能仪表、车辆辅助设备及户外终端等应用。

在较低温度环境中，产品标注的-30℃工作温度下限，有助于工程师评估设备在寒冷条件下的使用适应性；在较高温度环境中，+85℃工作温度上限则为设备热设计、安装位置选择及温升评估提供了参考。

宽温设计的应用意义

对于工业控制设备，生产现场的环境温度可能随季节、设备运行状态和安装位置发生变化。宽温工作范围能够为这类设备的显示方案选型提供依据。

对于车辆辅助仪表和户外终端，设备可能经历低温启动、长时间运行或高温环境下的热量积聚。显示模组的工作温度参数可以帮助设计人员初步判断其是否符合项目要求，并进一步规划整机的供电、散热和安装方案。

需要注意：显示模组的工作温度范围不等于整机的工作温度范围。主控芯片、电源模块、背光驱动电路、连接器及其他元件仍需分别满足应用要求。实际项目应结合整机温升、热量分布、安装结构和运行周期进行验证，确保整个系统能够满足目标设备的工作条件。

通过-30℃～+85℃的工作温度范围，TFT-H040A31WQINVKN22为工业及嵌入式设备在较大温度变化条件下的显示方案评估提供了更多依据。

?30℃～+85℃宽温性能示意图

五、其他光学参数与驱动配置

TFT-H040A31WQINVKN22采用NV3041A显示驱动芯片。规格书提供相应的引脚定义、接口参考电路和初始化代码，可作为工程师开展硬件连接、驱动适配和显示调试的技术参考。

在光学性能方面，该产品的典型对比度为1200:1，典型四向视角为上、下、左、右各85°，典型色域为50% NTSC，典型响应时间为30 ms。

这些参数可以与亮度、分辨率及实际界面需求结合，用于评估产品是否满足目标设备的显示要求。对于以数字、图标和运行状态为主的工业界面，工程师可以根据信息呈现方式、观察位置及色彩需求进行综合判断。

六、主要应用方向

综合长条形结构、多接口选择、1100 cd/m2标称亮度和-30℃～+85℃工作温度范围，TFT-H040A31WQINVKN22可用于评估以下应用方向：

1U机箱及机架式设备： 38.9 mm的模组高度适合纳入低高度机箱的面板布局评估，可用于显示设备状态、运行数据及告警信息。具体安装需结合机箱开孔、固定结构和装配余量确认。

工业控制设备： 通过长条形显示区域呈现运行参数、报警信息和控制数据，并结合宽温参数评估生产现场的使用要求。

智能仪表与车辆辅助设备： 利用横向显示区域呈现多组数据和运行状态，并根据实际温度变化及安装环境评估显示方案的适用性。

户外控制终端： 结合1100 cd/m2标称亮度及宽温工作范围，评估不同光照和环境温度条件下的显示需求。

嵌入式智能设备： 根据主控平台选择SPI、QSPI或8-bit MCU接口，综合考虑硬件资源、显示更新需求及软件开发条件。

具体应用仍需结合整机结构、供电方案、环境条件和目标设备的可靠性要求进行验证。

七、产品规格一览

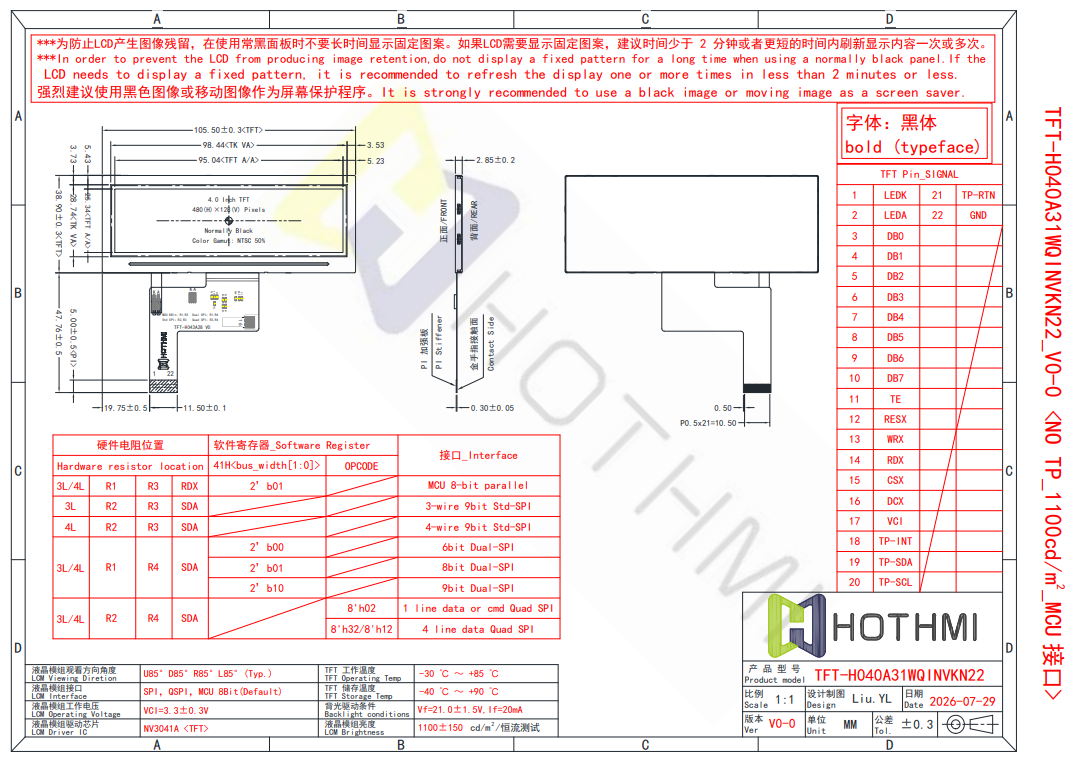

产品规格图

为嵌入式显示项目提供明确的选型方向

对于工业控制、通信设备、机架式终端及其他嵌入式设备而言，显示模组需要兼顾结构空间、接口适配、显示效果和工作环境。

鑫洪泰 TFT-H040A31WQINVKN22围绕四个关键特点，为产品选型提供了明确的方向：38.9 mm模组高度与长条形显示结构，为1U机箱紧凑型面板布局提供选择；SPI、QSPI与8-bit MCU多接口方案，为不同主控架构提供灵活的集成路径；1100 cd/m2标称亮度，为较明亮环境下的信息显示提供支持；-30℃～+85℃工作温度范围，为较大温度变化条件下的应用评估提供依据。

结合4.0英寸显示结构及NV3041A显示驱动芯片，该产品可作为工业显示、机架式设备、智能仪表和定制化嵌入式终端的候选方案。鑫洪泰可根据客户的主控平台、机箱尺寸、接口需求、显示内容及工作环境，协助评估合适的显示模组配置。
