类型：TFT显示模组
显示像素：80x160
外形尺寸(mm) ：24.0x30.0x1.46
VA尺寸(mm)：0.96
AA尺寸(mm) ：0.96
有效尺寸mm：10.8x21.7
应用：工业控制系统、便携式电子设备
视角：IPS
背光/亮度：400cd/m2
特殊说明：防静电ESD 8KV
工作温度：-20~70℃
供电电压：+3.3 V
驱动芯片：ST7735S

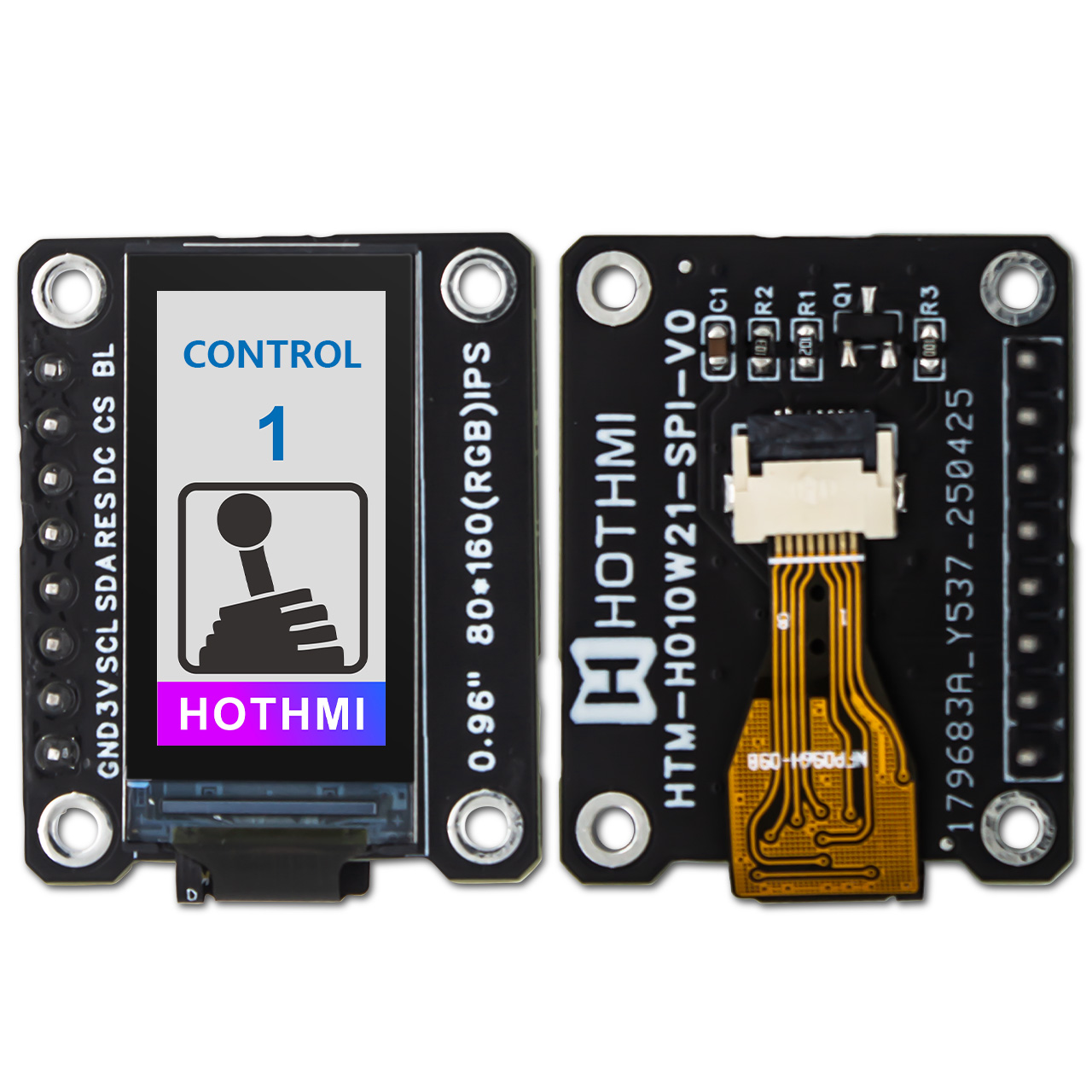

HTM-H010W21-SPI-V0显示屏模块采用常黑面板设计，支持4线8位数据串行接口，内置驱动电路（驱动芯片为ST77355<TFI>），工作电压为+3.2V±0.2V。该模块在-20℃至+70℃的环境温度下可稳定运行，储存温度范围为-30℃至+80℃，适合多种工业及消费类应用场景。显示屏亮度典型值为400cd/m2（恒流测试条件下），并支持U80/080/L80/R80等典型观看方向，确保不同角度的视觉体验。
模块引脚定义包含GND、VC1、SOL、SDA等信号接口，其中BLEN为背光控制引脚。为延长屏幕使用寿命，需特别注意避免长时间显示静态图像，建议固定图案显示时间不超过2分钟，并定期刷新内容或切换至黑色画面、动态图像作为屏保。物理尺寸标注精密，关键参数如24.00±0.2CPGB、30.00±0.2CPGB等体现了模块的高精度制造工艺，非针型间距与针长等细节设计（如2.54mm非针间距）进一步保障了安装兼容性。
产品型号及版本信息标注清晰，设计制图比例为1:1，公差控制严格，满足工业级可靠性要求。背光条件内置驱动电路，非光驱动条件下亦可稳定工作。该模块适用于对显示性能及环境适应性要求较高的设备，如工业控制面板、便携式仪器等场景。
