类型：TFT显示模组
显示像素：240x240
外形尺寸(mm) ：37.03x38.9x1.6
VA尺寸(mm)：1.28
AA尺寸(mm) ：1.28
有效尺寸mm：32.4x32.4
应用：手持设备、迷你家用电器
视角：IPS
背光/亮度：750cd/m2
引脚：FPC-8PIN
接口方式：SPI
特殊说明：防静电ESD 8KV
工作温度：-20~70℃
供电电压：+3.3 V
驱动芯片：GC9A01

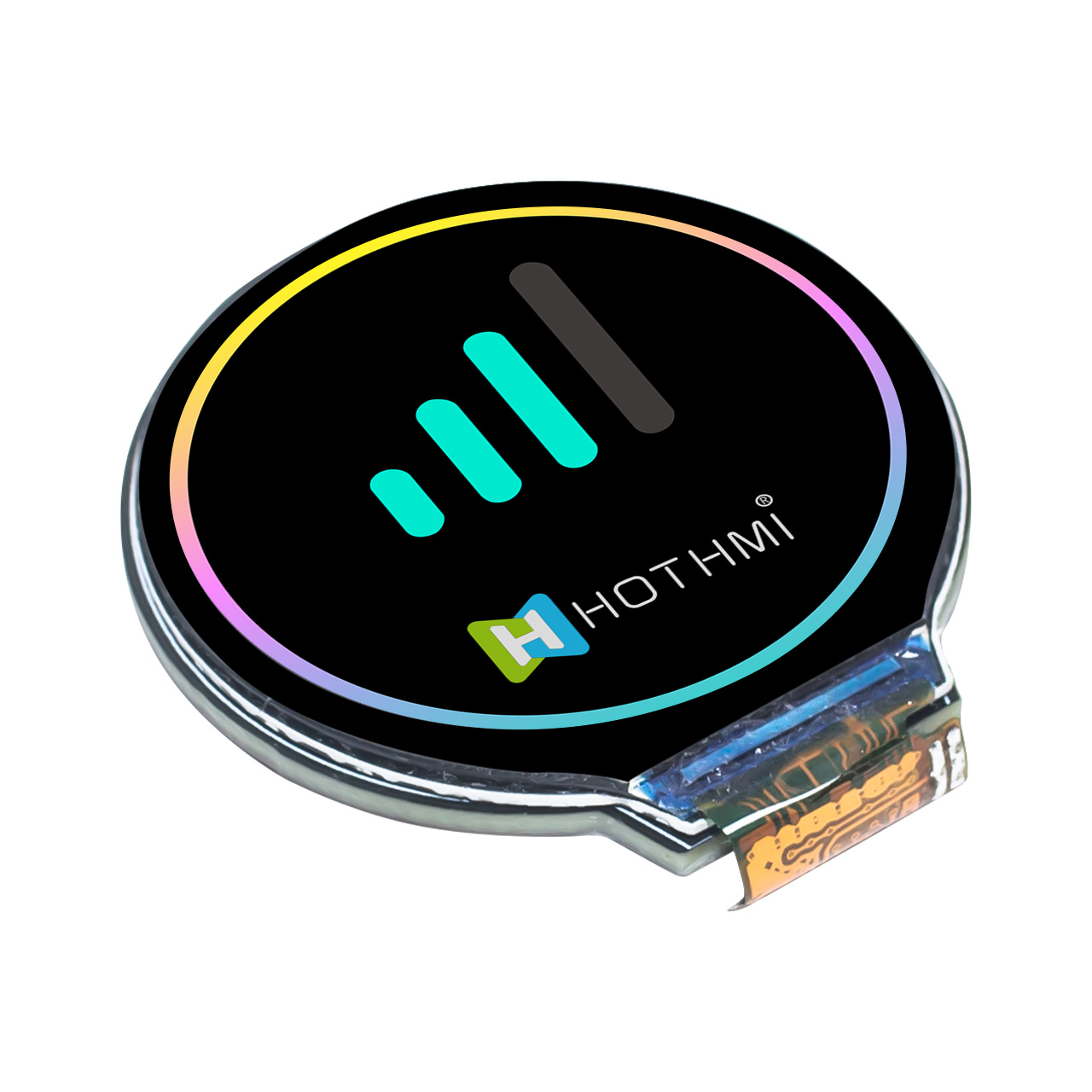

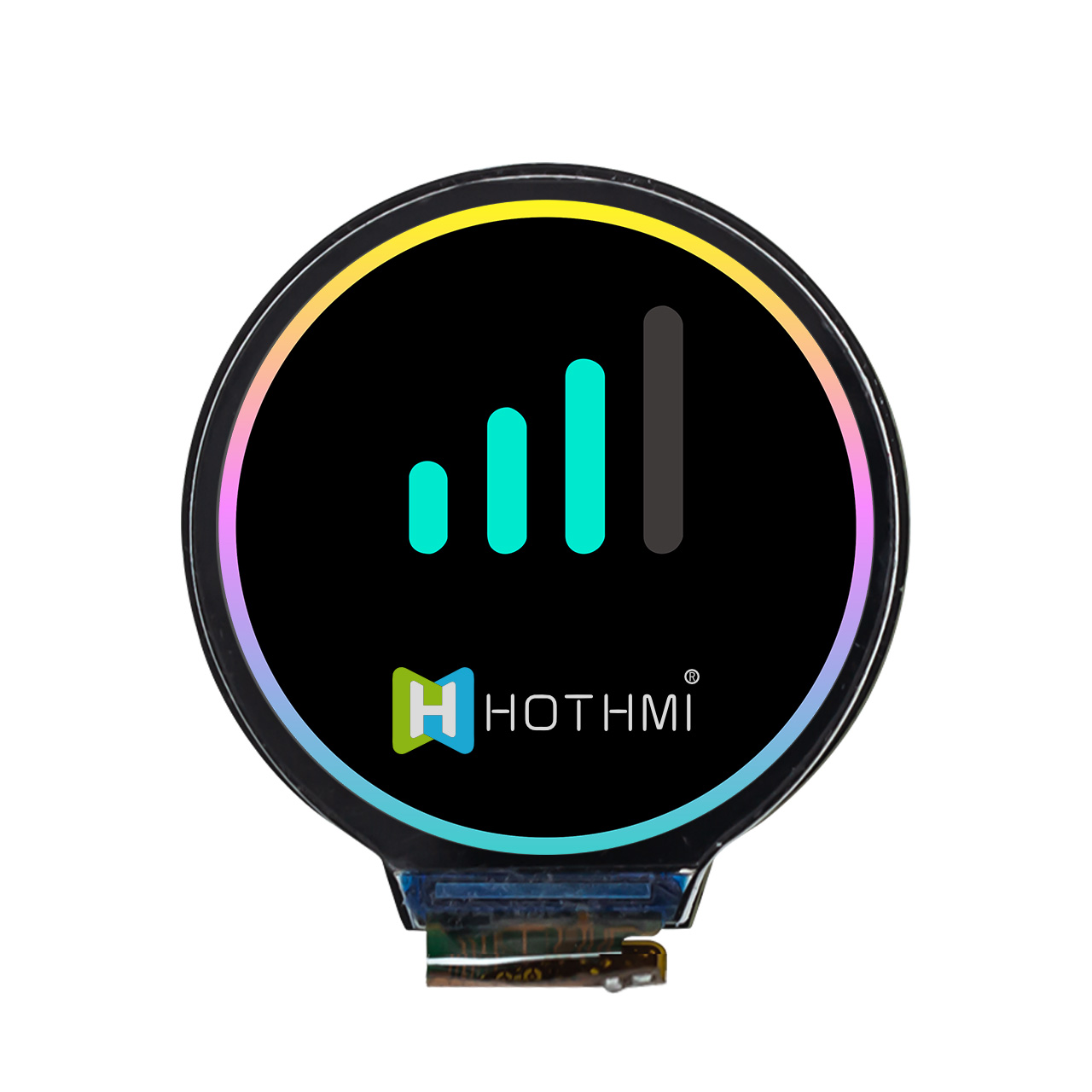

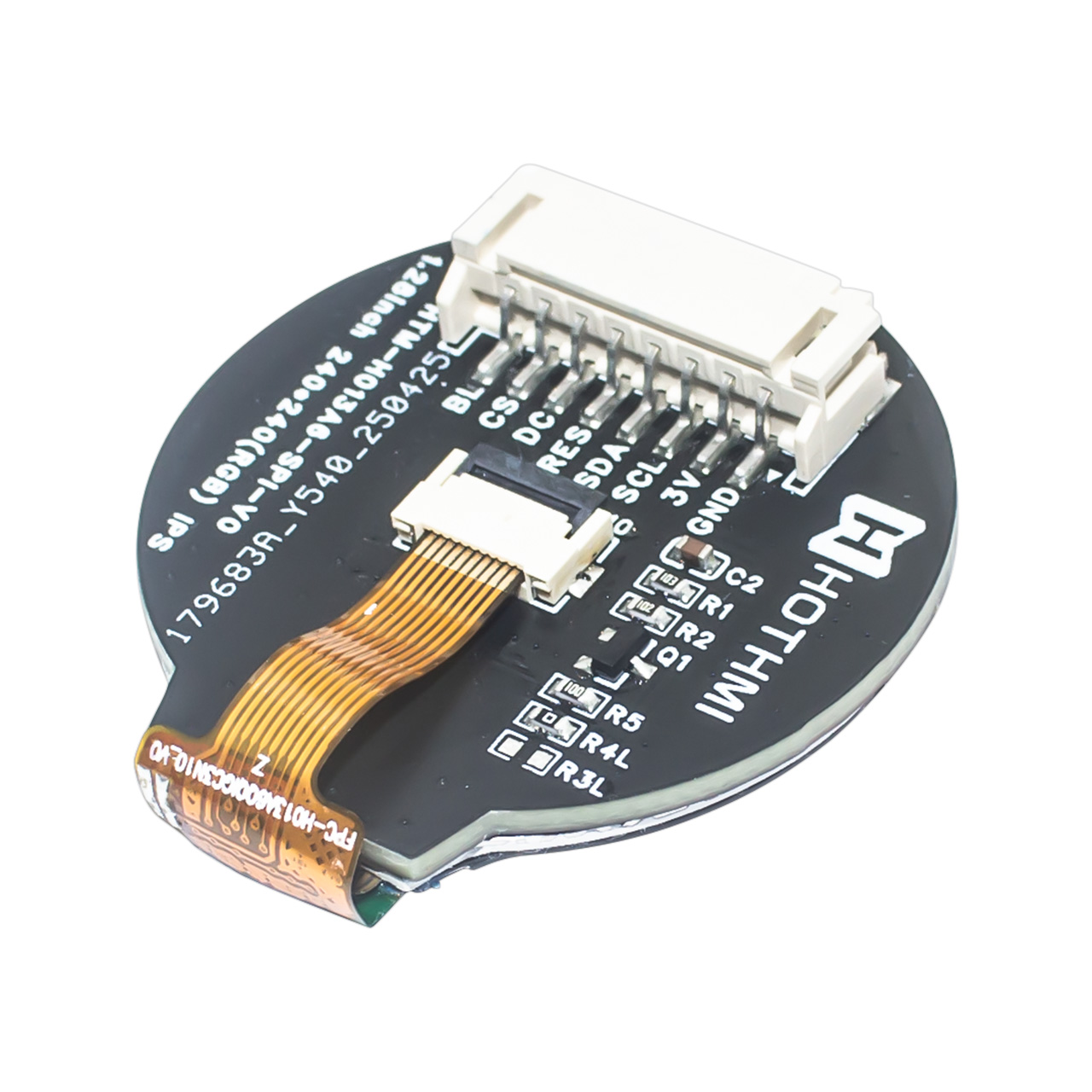

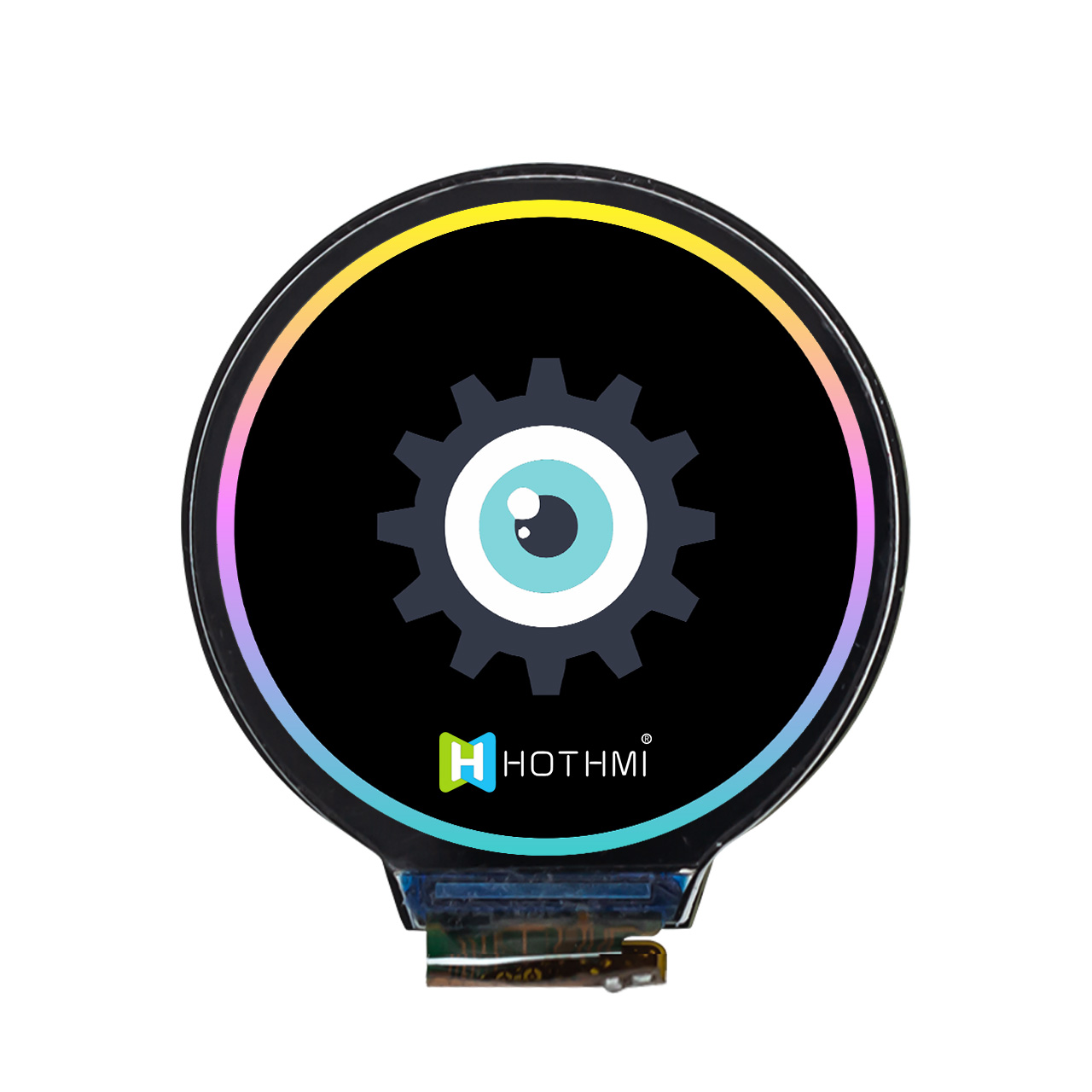

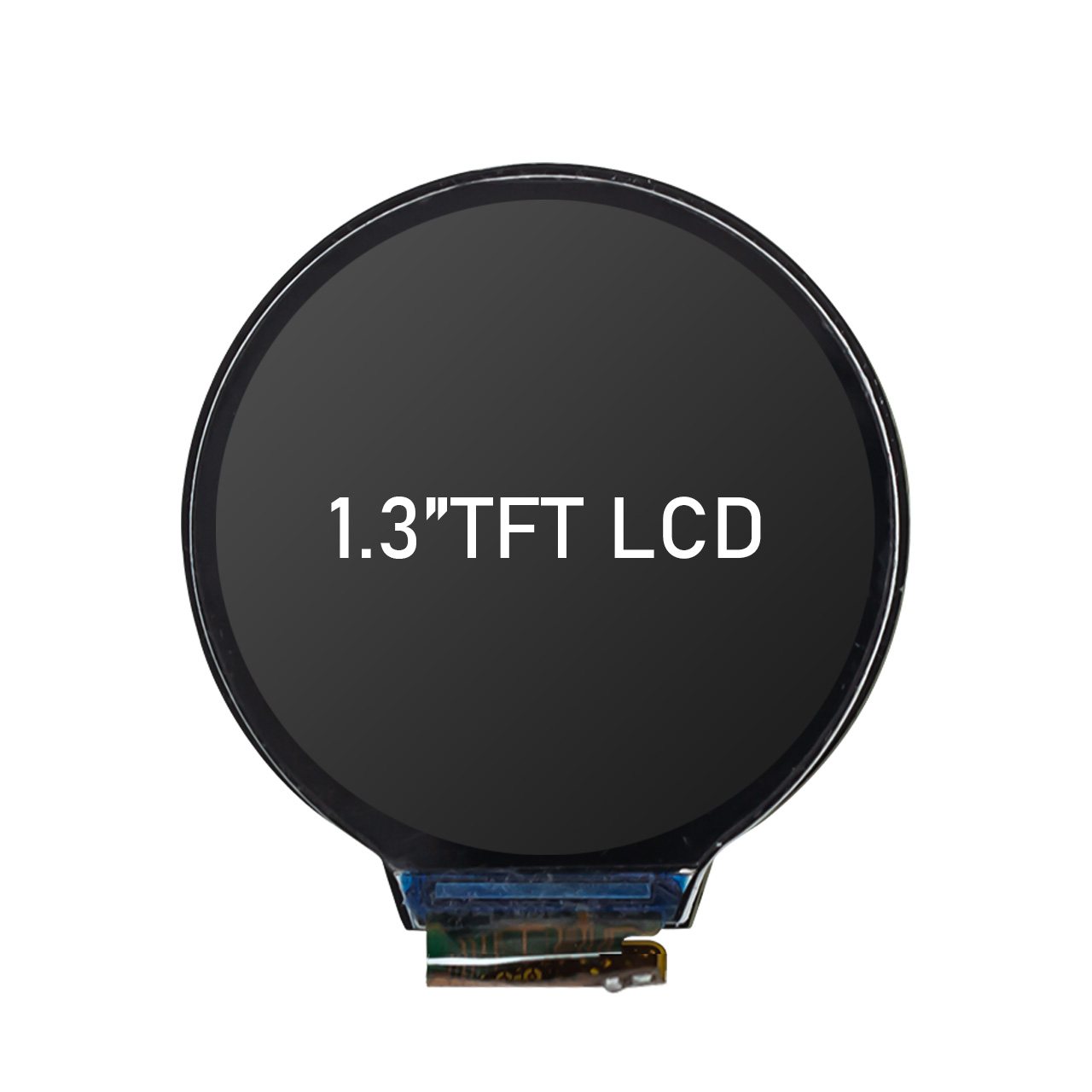

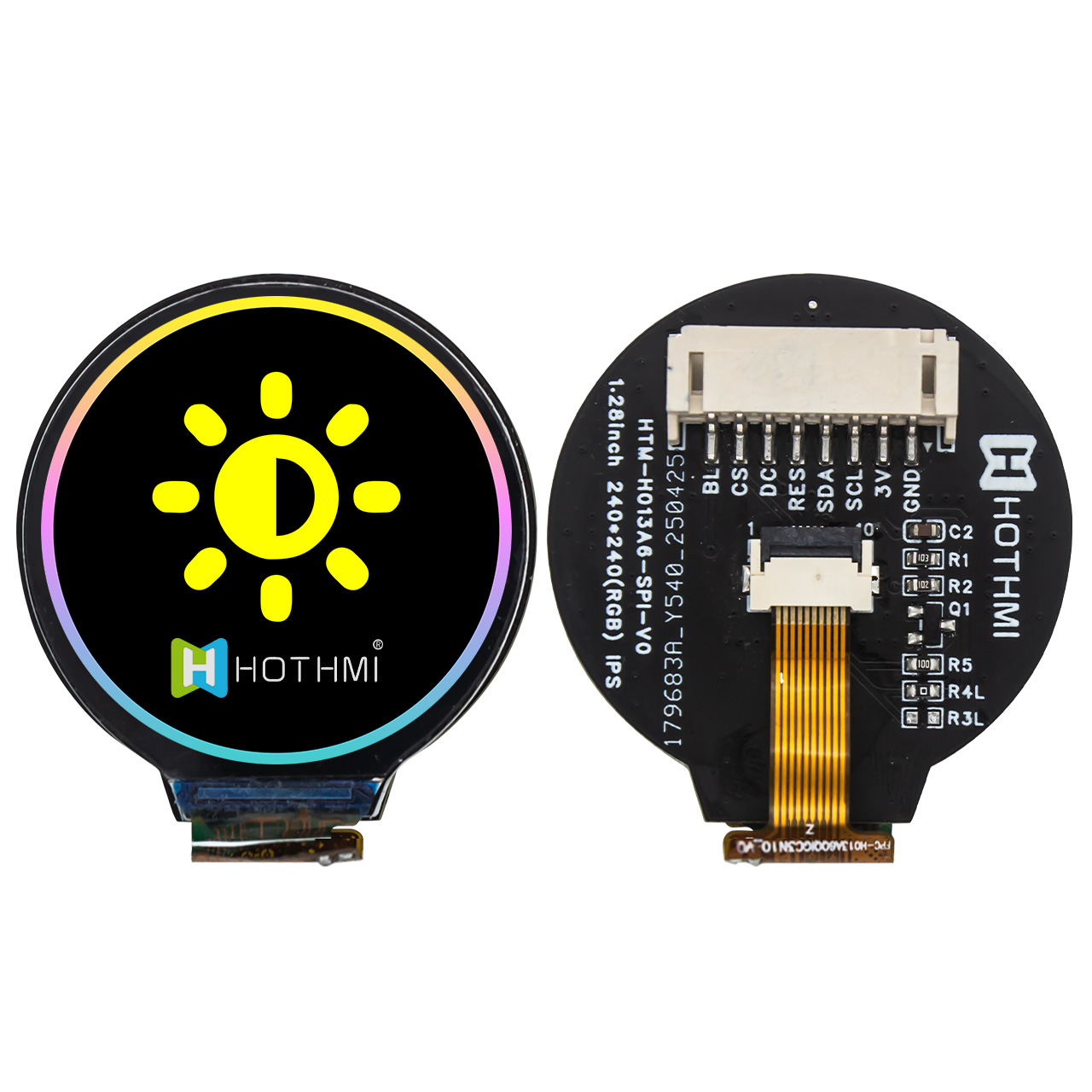

HTM-H013A6-SPI-V0是一款基于SPI接口的高性能TFT液晶显示模块，采用1.28英寸全视角屏幕，分辨率为240×240（RGB三色像素），可提供清晰细腻的显示效果。该模块搭载GC9A01驱动芯片，支持2.5V至3.3V宽电压工作范围，适用于多种嵌入式场景。其亮度典型值达到750 cd/m2（恒流测试），配合全视角80/80/80/80的广域可视角度，确保在复杂光线环境下仍能呈现鲜明画面。模块内置驱动电路，支持SPI 3线/4线通信，接口引脚涵盖电源、控制信号及背光控制（BLEN），设计紧凑且易于集成。产品在极端温度环境下表现稳定，TFT工作温度范围为-30℃至+80℃，储存温度覆盖-20℃至+70℃，满足工业级应用需求。为防止LCD图像残留，建议避免长时间显示静态图案，可通过2分钟内刷新内容或采用黑色/动态屏保优化使用体验。模块结构设计精密，关键组件公差控制在±0.2mm以内，背光与PCB尺寸均经过严格校准，兼顾可靠性与轻薄化特性，适用于智能穿戴、工控设备及便携式终端等领域。
