128x64点阵液晶模组中文字库 | 128×64分辨率 | SPI接口 | ST7565R驱动 | HTM12864-85

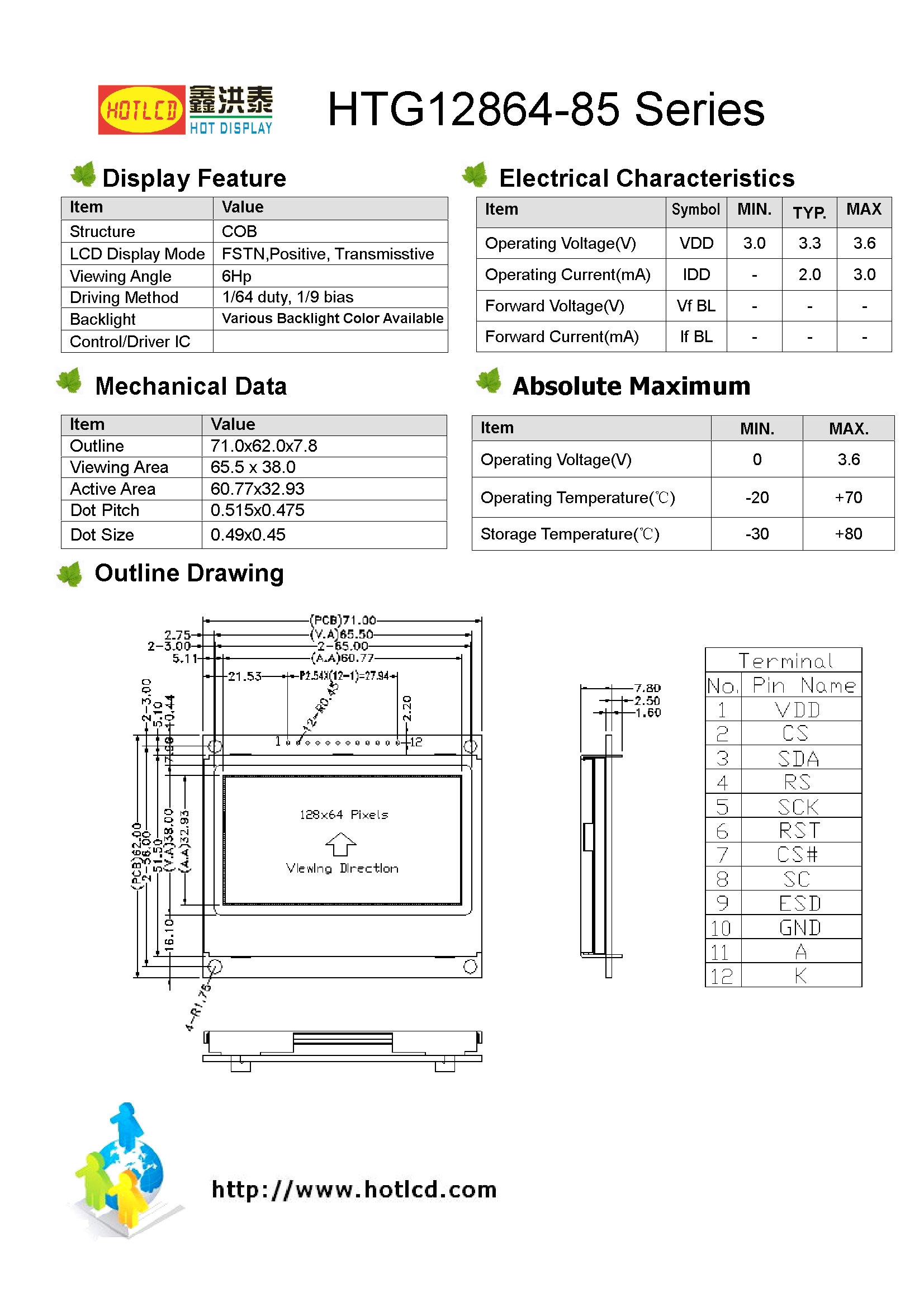

HTM12864-85是一款128x64点阵液晶模组，内置中文字库，显示内容128×64点阵，显示尺寸60.77×32.93mm，外形尺寸71.0×62.0×7.8mm。128x64点阵液晶模组采用SPI接口，12PIN连接，3.3V供电，搭载ST7565R驱动芯片。视角6H，背光为白光，工作温度-20℃至+70℃。内置中文字库，无需外置字库芯片，开发更简单，适用于工控仪表、医疗设备、手持终端等场景。

128x64点阵液晶模组的核心产亮点

亮点一：内置中文字库 | 开发更简单

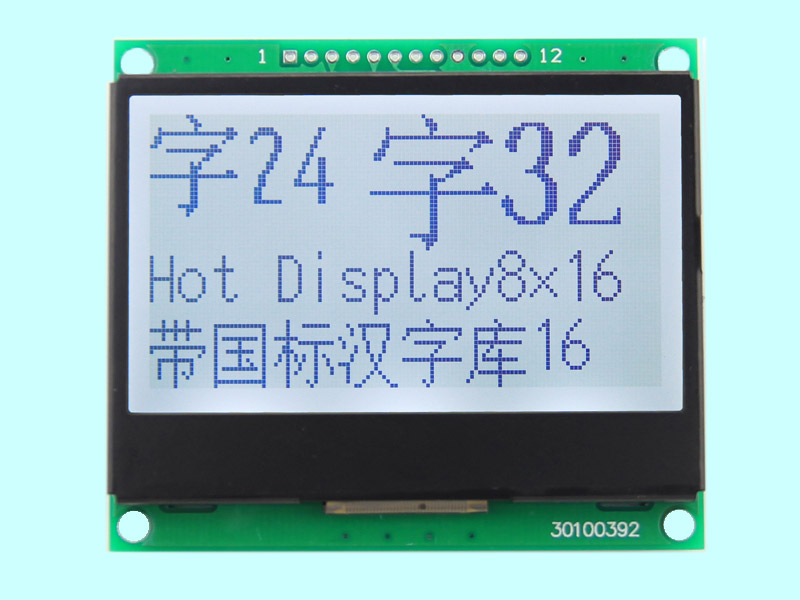

HTM12864-85内置中文字库，无需外置字库芯片或自行构建字库表。直接调用汉字内码即可显示简体中文，大大降低软件开发难度，减少主控存储空间占用，缩短产品开发周期。

亮点二：SPI接口 | 引脚少、布线简单

采用SPI串行接口，仅需3-4根信号线即可完成通信。相比并行接口，引脚更少、布线更简单、占用的主控IO资源更少，适合引脚紧张的单片机系统。

亮点三：ST7565R驱动|成熟稳定

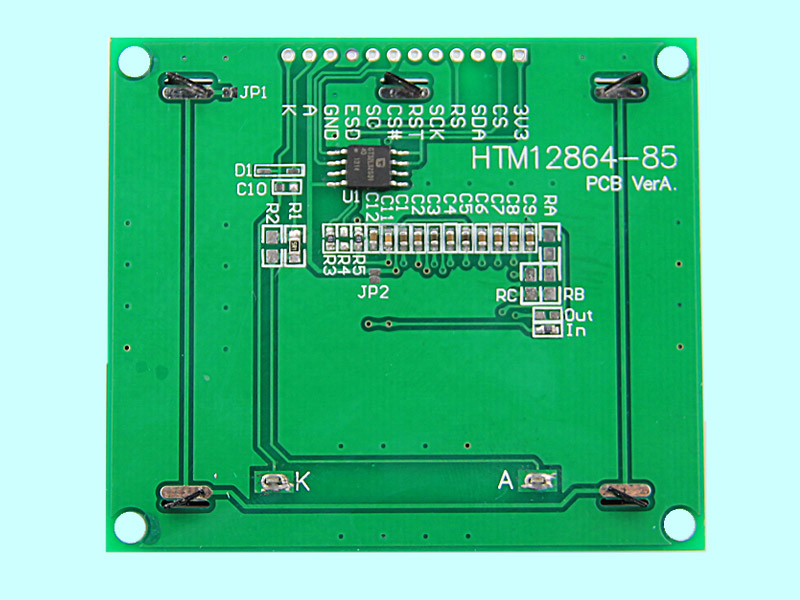

搭载ST7565R驱动芯片，这是一款经典的点阵液晶驱动IC，支持SPI串行接口，驱动代码成熟稳定。配套提供标准初始化代码和驱动例程，可直接移植，不用从零开始。

亮点四：宽温设计|工业级可靠

工作温度范围-20℃至+70℃，适应工业现场、户外设备等复杂环境。冬季低温、夏季高温，屏幕显示稳定可靠。

亮点五：低功耗设计 | 适合电池供电设备

3.3V低电压供电，点阵液晶模组本身功耗极低，适合手持设备、便携式仪器、电池供电的嵌入式系统，延长设备续航时间。

128x64点阵液晶模组的产品应用场景

工控仪表

适用于PLC人机界面、电力仪表、温控器面板、流量计显示屏。内置中文字库，可直接显示中文菜单和报警信息，操作界面更友好。

医疗设备

适用于便携式监护仪、输液泵、体重秤、血压计显示屏。低功耗、高可靠性，适合医疗设备长时间稳定运行。

手持终端

适用于数据采集器、手持POS机、对讲机显示屏。SPI接口节省主控引脚，低功耗延长电池续航。

智能家居

适用于智能温控器、空气净化器面板、饮水机显示屏。中文字库让操作界面更直观，提升用户体验。

128x64点阵液晶模组的技术常见问题 (FAQ)

问1：内置中文字库支持多少汉字？

答1：内置中文字库包含GB2312标准简体汉字，约6000余个常用汉字及符号，满足大多数中文显示需求。具体字库内容可参考规格书。

问2：SPI接口需要几根线？

答2：SPI接口通常需要4根线：片选（CS）、时钟（SCL）、数据输入（SDA）、数据/命令选择（RS）。如果主控SPI资源紧张，也可通过IO模拟实现。

问3：和普通不带字库的模组有什么区别？

答3：普通模组显示汉字需要主控自行构建字库表，占用大量存储空间和开发时间。带字库模组直接调用汉字内码即可显示，开发更简单、成本更低。

问4：背光颜色可以定制吗？

答4：可以。标准配置为白光，可选黄绿光、蓝光、红光、橙光等。黄绿光柔和护眼，蓝光科技感强，红光适合特殊警示场景。
