128x64COG点阵液晶模组|128×64分辨率|COG封装|MCU接口|ST7565R驱动|HTG12864C142

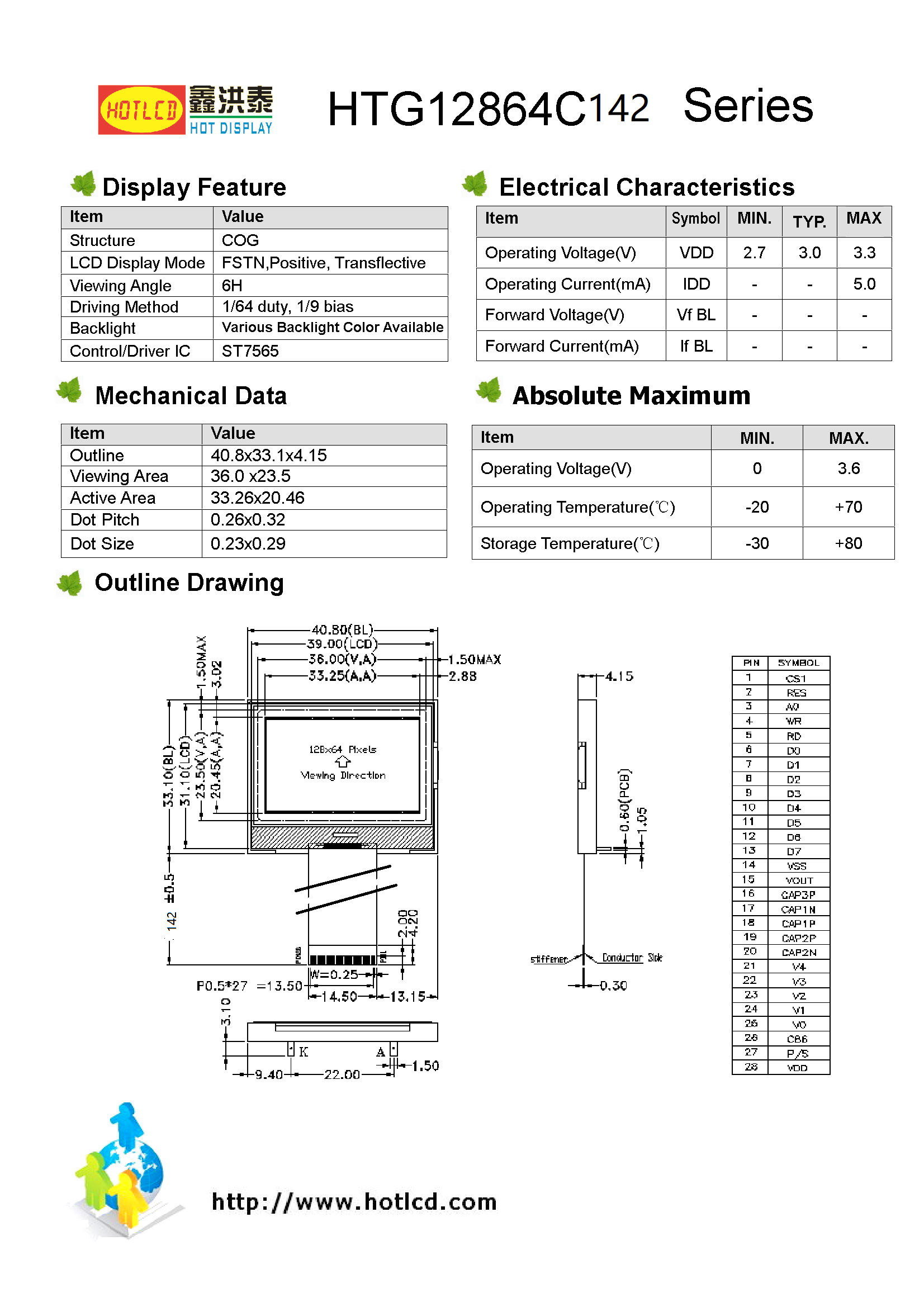

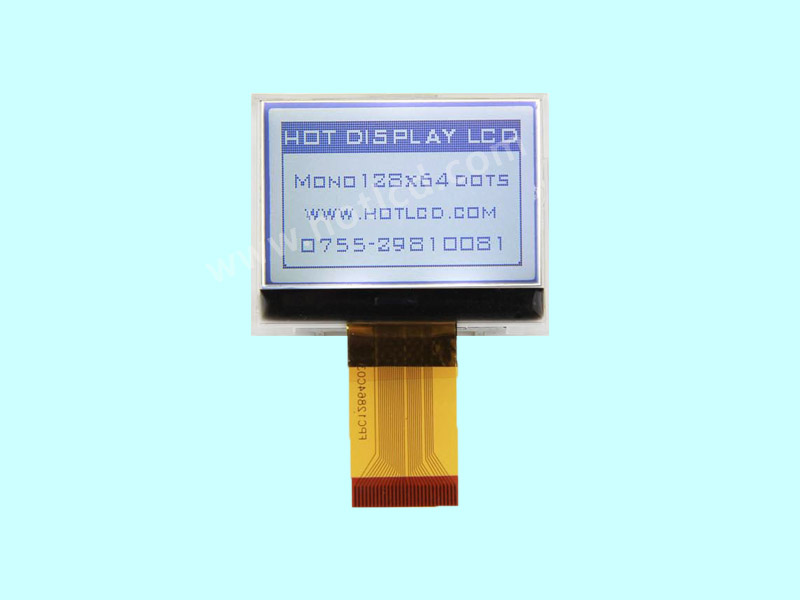

HTG12864C142是一款128x64COG点阵液晶模组，采用COG（Chip-on-Glass）封装工艺，显示内容128×64点阵，显示尺寸33.25×20.45mm，外形尺寸40.8×33.1×4.2mm。128x64COG点阵液晶模组采用MCU接口（兼容8位并行/SPI），FPC 28PIN连接，3.3V供电，搭载ST7565R驱动芯片。视角6H，背光为白光，工作温度-20℃至+70℃，可选超长排线。适用于工业仪表、便携设备、手持终端等场景。

128x64COG点阵液晶模组的核心产品亮点

亮点一：超小尺寸 | 适合紧凑型设备

外形尺寸40.8×33.1×4.2mm，显示尺寸33.25×20.45mm，是128x64COG点阵液晶模组中的超小规格。适合空间受限的便携设备、手持终端、嵌入式应用等场景。

亮点二：COG封装工艺 | 轻薄可靠

采用COG（Chip-on-Glass）封装，驱动芯片直接绑定在玻璃上，无需PCB板，结构更轻薄、连接更可靠。厚度4.2mm，适合对体积有严格要求的便携设备。

亮点三：双接口兼容 | MCU/SPI灵活选择

MCU接口兼容8位并行和SPI两种模式，可根据主控资源灵活选择。并行模式速度快，适合大数据量更新；SPI模式引脚少，适合引脚紧张的单片机系统。

亮点四：ST7565R驱动芯片 | 成熟稳定

搭载ST7565R驱动芯片，这是一款经典的点阵液晶驱动IC，驱动代码成熟，资源丰富。配套提供标准初始化代码和参考例程，可直接移植，缩短开发周期。

亮点五：宽温设计 | -20℃至+70℃稳定运行

工作温度范围-20℃至+70℃，适应工业现场、户外设备等复杂环境。冬季低温、夏季高温，屏幕显示稳定。

亮点六：可选超长排线 | 安装更灵活

可选配超长FPC排线，方便设备内部布线，适应不同结构安装需求。

128x64COG点阵液晶模组的产品应用场景

工业仪表

适用于小型电力仪表、温控器面板、手持式巡检仪。超小尺寸适合紧凑型仪表设计，128×64分辨率清晰显示参数和报警信息。

便携设备

适用于便携式检测仪、手持数据采集器、小型POS机。COG轻薄封装，3.3V低功耗，适合电池供电的便携产品。

手持终端

适用于对讲机显示屏、电子标签、手持扫码器。超小尺寸不占空间，SPI接口节省主控引脚。

智能家居

适用于智能温控器、空气质量检测仪、小型家电控制面板。超薄结构便于嵌入式安装。

128x64COG点阵液晶模组的技术常见问题 (FAQ)

问1：MCU接口和SPI接口如何选择？

答1：该模组兼容两种模式。如果主控引脚充足、需要高速刷新，选用8位并行模式；如果主控引脚紧张、对速度要求不高，选用SPI模式。硬件兼容，软件配置即可切换。

问2：COG封装和COB封装有什么区别？

答2：COG（Chip-on-Glass）是将驱动芯片直接绑定在玻璃上，结构更薄；COB（Chip-on-Board）是将芯片绑定在PCB板上，厚度稍大。COG更适合对厚度有要求的便携设备。

问3：ST7565R驱动芯片好开发吗？

答3：ST7565R是经典点阵液晶驱动IC，驱动代码成熟。
