122x32点阵液晶模组 | 122×32分辨率 | COB封装 | MCU接口 | ST7920驱动 | 内置中文字库 | HTM12232Z

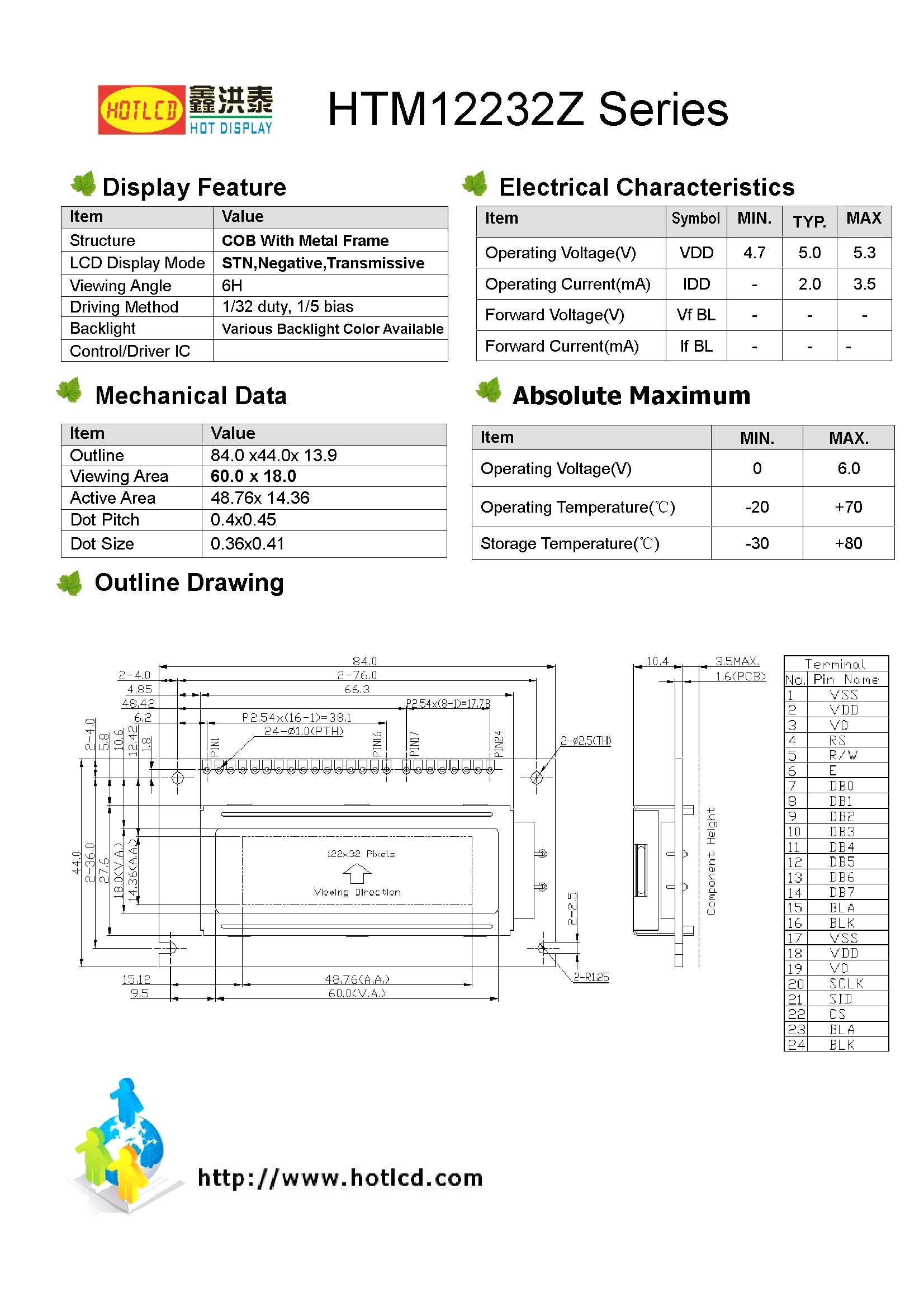

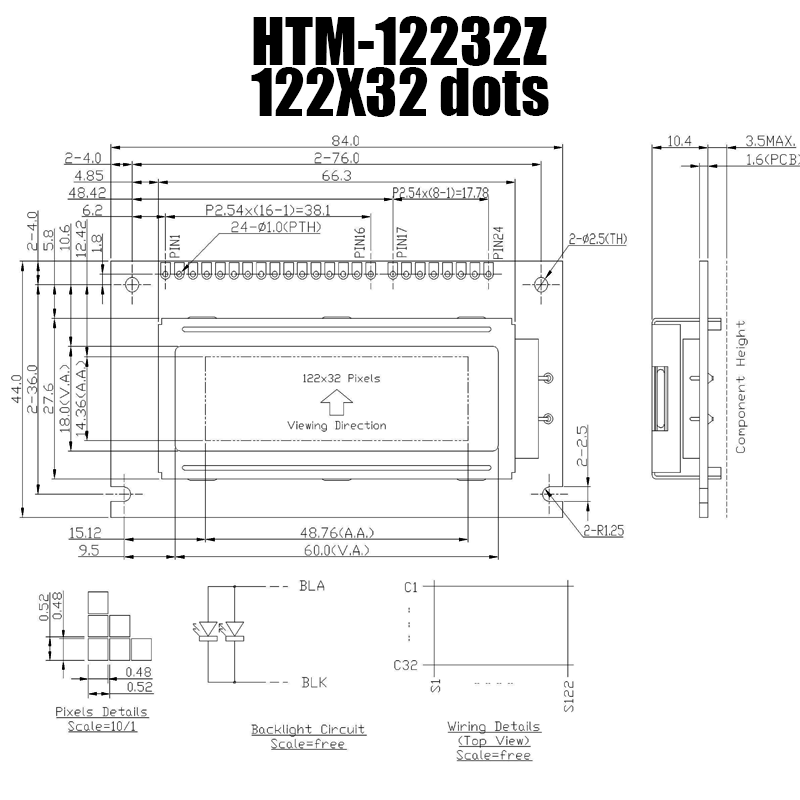

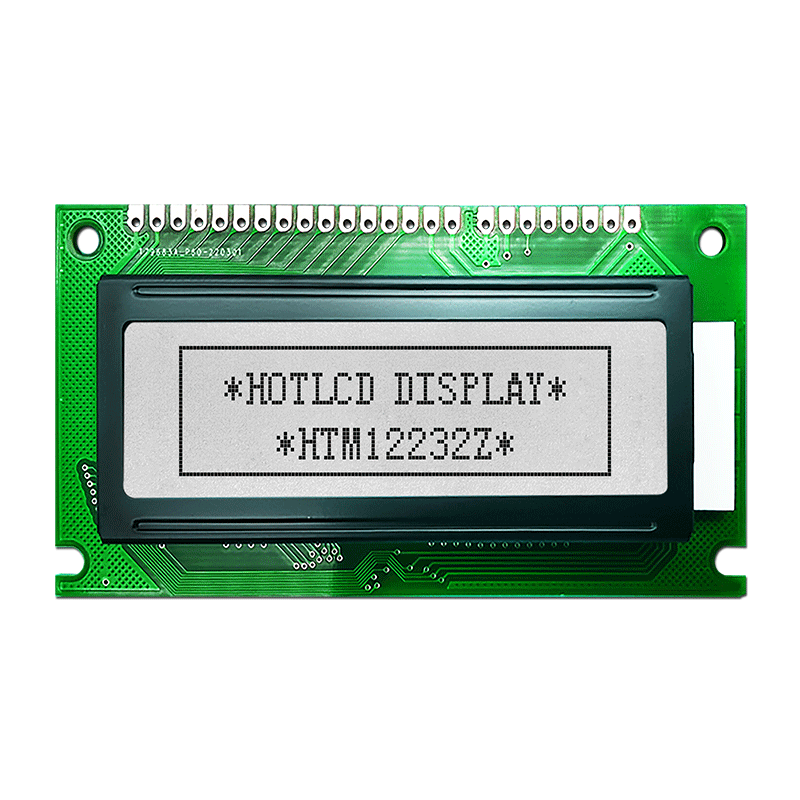

HTM12232Z是一款122x32点阵液晶模组，内置中文字库，采用COB封装工艺，显示内容122×32点阵，显示尺寸48.76×14.36mm，外形尺寸84.0×44.0×13.9mm。122x32点阵液晶模组采用MCU接口，24PIN连接，5.0V供电，搭载ST7920驱动芯片。视角6H，背光为白光，工作温度-20℃至+70℃。内置中文字库，无需外置字库芯片，开发更简单，适用于仪器仪表、医疗设备、工控面板等场景。

122x32点阵液晶模组的核心产品亮点

亮点一：内置中文字库 | 开发更简单

122x32点阵液晶模组内置中文字库，无需外置字库芯片或自行构建字库表。直接调用汉字内码即可显示简体中文，降低软件开发难度，减少主控存储空间占用。

亮点二：ST7920驱动芯片 | 功能成熟

搭载ST7920驱动芯片，内置中文字库控制器，支持MCU并行接口，驱动代码成熟稳定。配套提供标准初始化代码和参考例程，可直接移植，缩短开发周期。

亮点三：COB封装工艺 | 稳定可靠

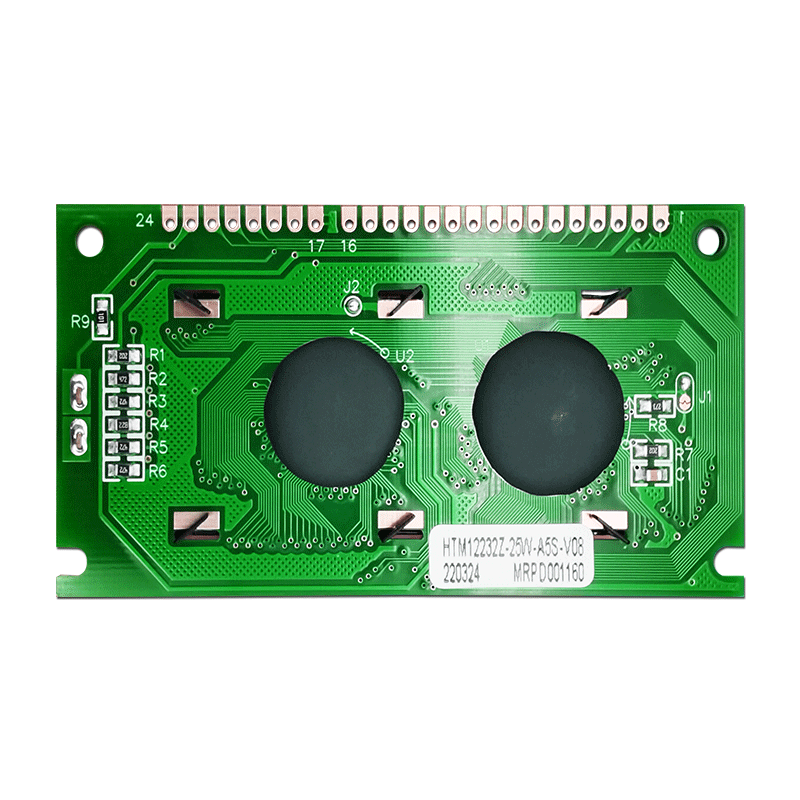

采用标准COB（Chip-on-Board）封装，驱动芯片绑定在PCB板上，结构稳定、散热好、抗干扰能力强，适合工业现场等对可靠性要求较高的应用场景。

亮点四：5.0V标准供电 | 兼容性强

5.0V标准电压供电，兼容主流工业控制平台（如PLC、工控机、51单片机等），直接连接即可使用。

亮点五：宽温设计 | -20℃至+70℃稳定运行

工作温度范围-20℃至+70℃，适应工业现场、户外设备等复杂环境，冬季低温、夏季高温，屏幕显示稳定，不黑屏、不花屏。

122x32点阵液晶模组的产品应用场景

仪器仪表

适用于电力仪表、温控器面板、流量计显示屏、手持式巡检仪。内置中文字库可直接显示中文参数和报警信息，122×32长条形显示适配仪表面板布局。

医疗设备

适用于便携式监护仪、输液泵、手持诊断设备、体重秤显示屏。内置中文字库显示中文操作界面，5.0V供电兼容医疗设备平台。

工控面板

适用于PLC人机界面、设备操作面板、小型控制终端。中文字库让操作界面更友好，COB封装适应工业现场复杂环境。

智能家居

适用于智能温控器、空气净化器面板、饮水机显示屏、智能电表。中文字库显示中文菜单，提升用户体验。

122x32点阵液晶模组的技术常见问题 (FAQ)

问1：122×32分辨率能显示多少内容？

答1：122×32点阵分辨率采用长条形设计，可显示约2行中文或4-5行英文/数字。适合显示状态信息、参数列表、菜单选项等场景。

问2：和普通不带字库的模组有什么区别？

答2：普通模组显示汉字需要主控自行构建字库表，占用大量存储空间和开发时间。带字库模组直接调用汉字内码即可显示，开发更简单、成本更低。
