160x128点阵液晶模组 | 160×128分辨率 | COB封装 | MCU接口 | RA6963驱动 | HTM160128B

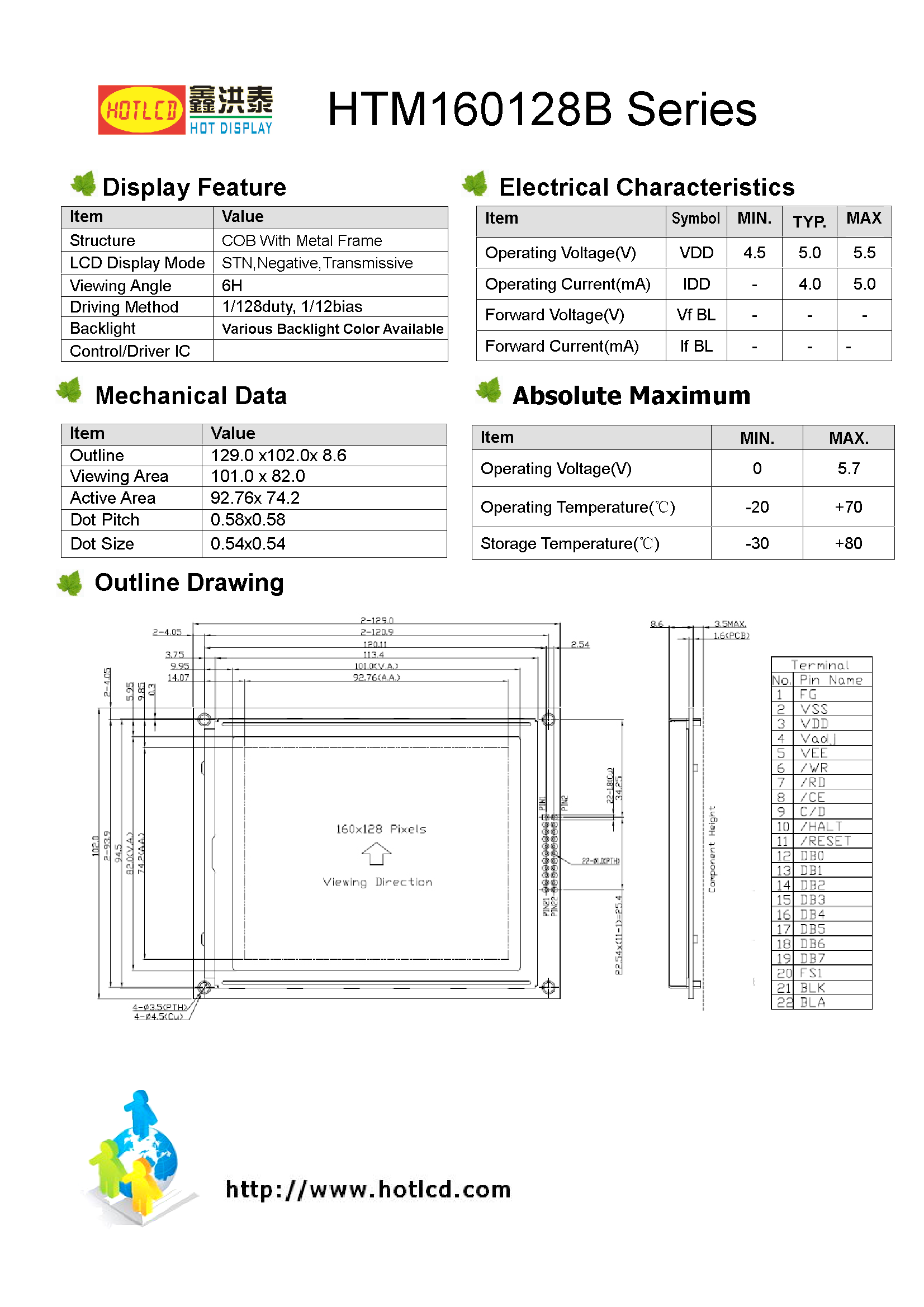

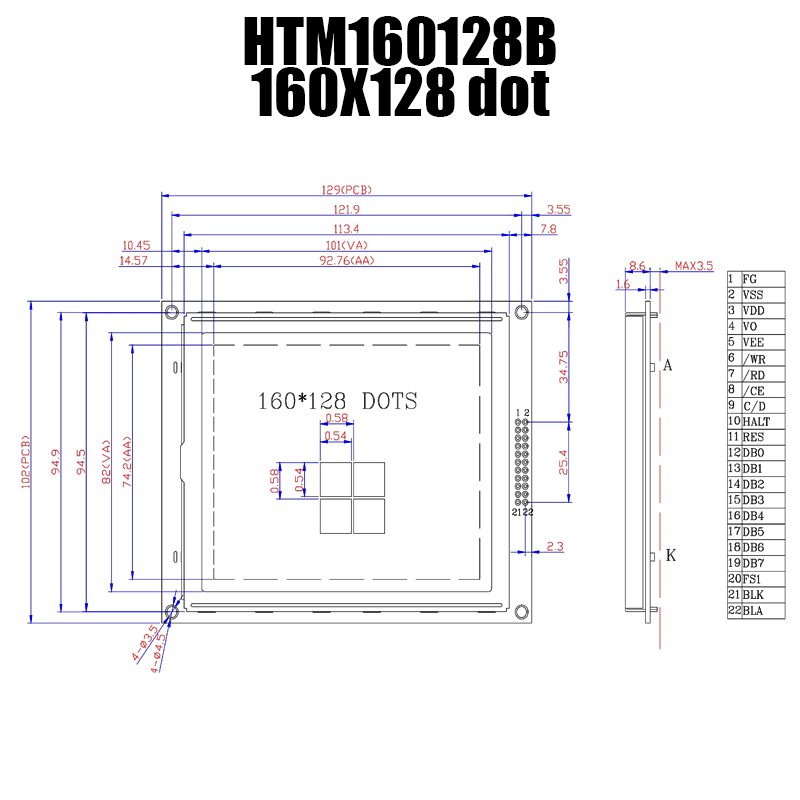

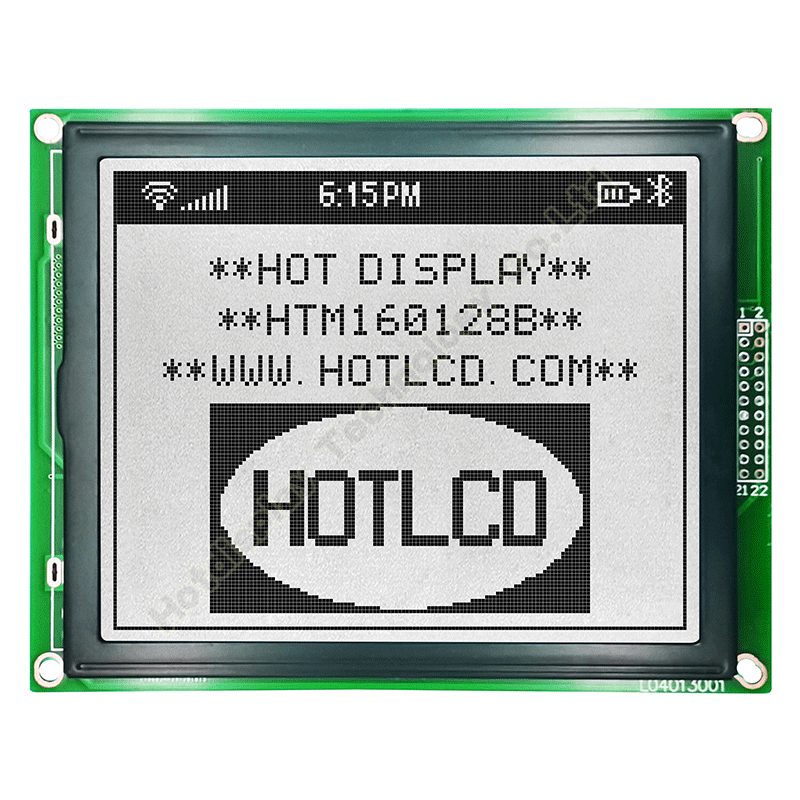

HTM160128B是一款160x128点阵液晶模组，采用标准COB封装工艺，显示内容160×128点阵，显示尺寸92.76×74.2mm，外形尺寸129.0×102.0×8.6mm。160x128点阵液晶模组采用MCU接口，22PIN连接，5.0V供电，搭载RA6963驱动芯片。视角6H，背光为白光，工作温度-20℃至+70℃，防静电ESD8KV，适用于自动包装机、仪器仪表、工控设备等场景。

160x128点阵液晶模组的核心产品亮点

亮点一：大尺寸显示区域 | 信息一目了然

显示尺寸92.76×74.2mm，是点阵液晶模组中的大尺寸规格。可清晰展示大量文字、图表、曲线和流程信息，适合需要远距离观看或显示复杂界面的设备。

亮点二：COB封装工艺 | 成熟可靠

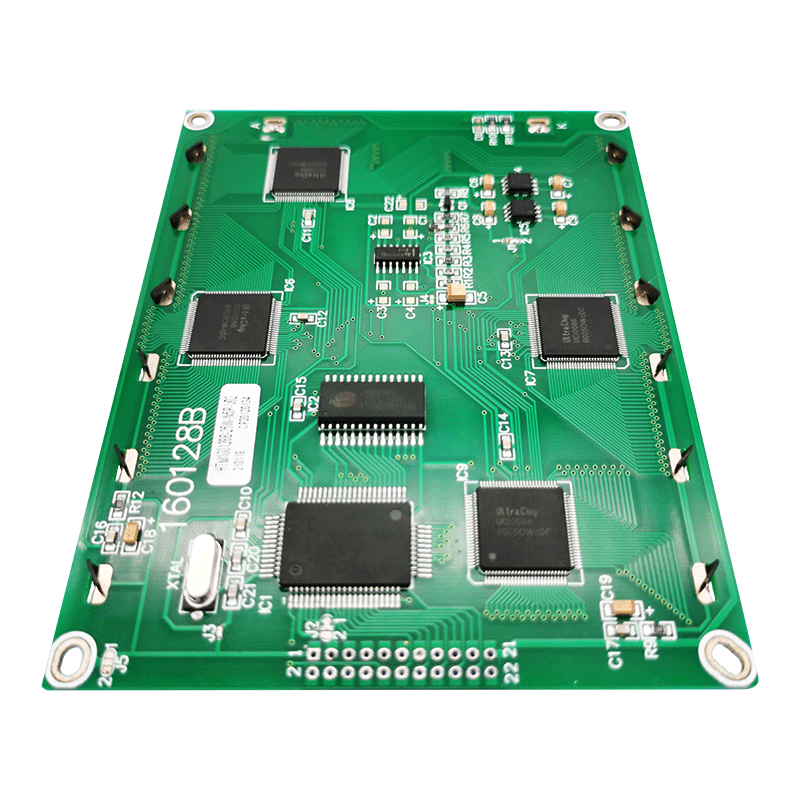

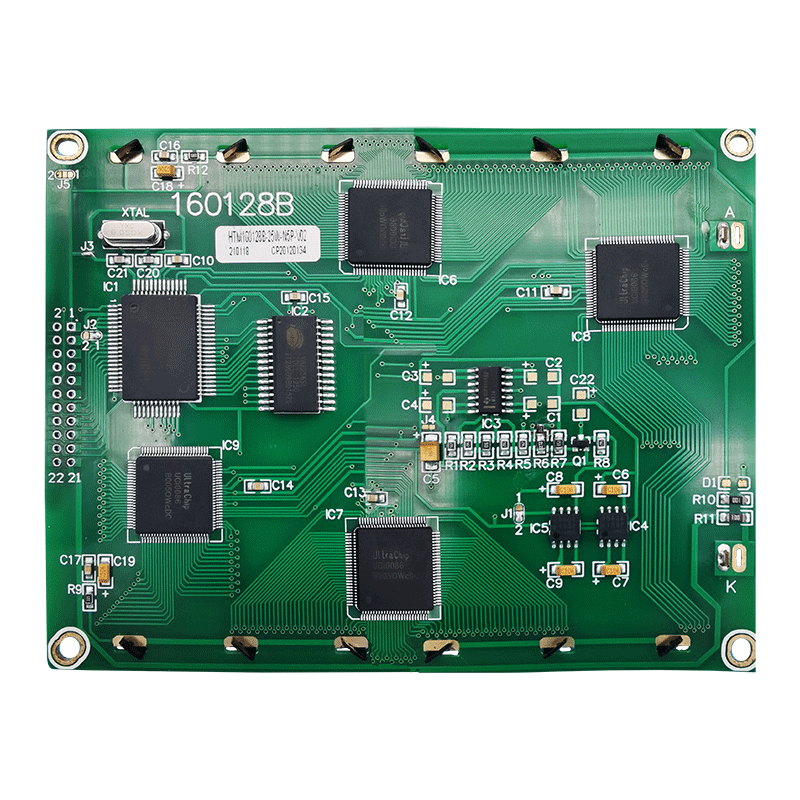

采用标准COB（Chip-on-Board）封装，驱动芯片绑定在PCB板上，结构稳定、散热好、抗干扰能力强。适合工业现场等对可靠性要求较高的应用场景。

亮点三：RA6963驱动芯片 | 功能强大

搭载RA6963驱动芯片，支持文本与图形混合显示模式，内置字符发生器，可同时显示字符和图形。驱动代码成熟，适配各类MCU平台，配套现成驱动例程，缩短开发周期。

亮点四：宽温设计 | -20℃至+70℃稳定运行

工作温度范围-20℃至+70℃，适应工业现场、户外设备等复杂环境。冬季低温、夏季高温，屏幕显示稳定，不黑屏、不花屏。

亮点五：5.0V标准供电 | 兼容性强

5.0V标准电压供电，兼容主流工业控制平台（如PLC、工控机、51单片机等），直接连接即可使用。

160x128点阵液晶模组的产品应用场景

自动包装机

适用于包装机械的操作面板、状态监控屏、参数设置界面。大尺寸显示区域可同时显示运行状态、包装数量、故障代码等信息，操作人员远距离即可读取。

仪器仪表

适用于电力仪表、温控器面板、流量计显示屏、手持式巡检仪。160×128分辨率可清晰显示参数、曲线、报警信息，满足专业仪器显示需求。

工业控制

适用于PLC人机界面、设备操作面板、生产线监控终端。RA6963支持文本与图形混合显示，适合需要同时展示数据和流程图的场景。

医疗设备

适用于便携式监护仪、诊断设备、康复设备显示屏。大尺寸显示区域方便医护人员远距离查看数据，5.0V供电兼容主流医疗设备平台。

160x128点阵液晶模组的技术常见问题 (FAQ)

问1：COB封装和COG封装有什么区别？

答1：COB（Chip-on-Board）是将驱动芯片绑定在PCB板上，结构稳定、散热好、抗干扰能力强；COG（Chip-on-Glass）是将芯片直接绑定在玻璃上，结构更轻薄。COB更适合工业现场等对可靠性要求较高的场景。

问2：RA6963驱动芯片有什么特点？

答2：RA6963是一款功能强大的点阵液晶驱动IC，支持文本与图形混合显示模式，内置字符发生器，可同时显示字符和图形。适合需要显示复杂界面的工业设备。

问3：5.0V供电和3.3V供电有什么区别？

答3：5.0V是传统工业设备的标准电压，兼容PLC、工控机、51单片机等主流工业平台；3.3V是低功耗方案，适合电池供电的便携设备。本产品采用5.0V供电，工业兼容性更强。
