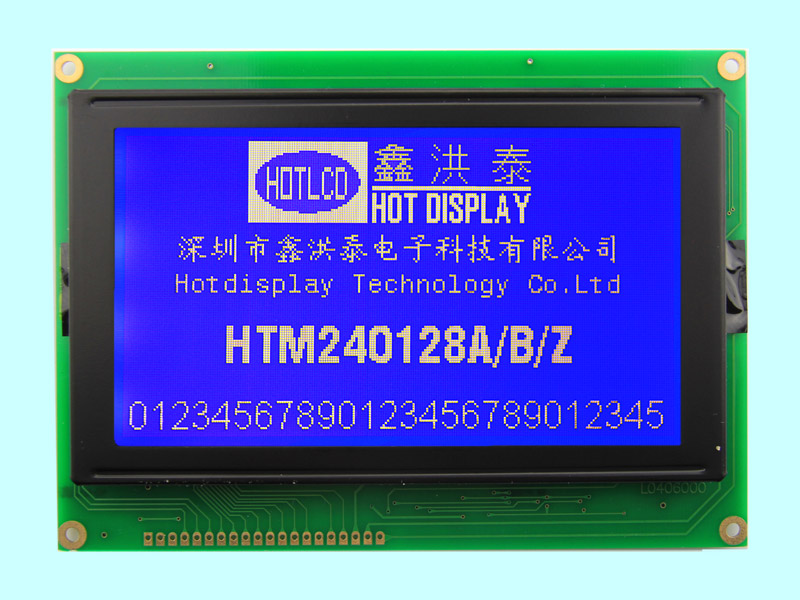

240x128点阵液晶模组 | 240×128分辨率 | COB封装 | MCU接口 | RA8806驱动 | 内置中文字库 | HTM240128Z

HTM240128Z是一款240x128点阵液晶模组，内置中文字库，采用标准COB封装工艺，显示内容240×128点阵，显示尺寸107.95×57.55mm，外形尺寸144.0×104.0×14.6mm。240x128点阵液晶模组采用MCU接口，20PIN连接，5.0V供电，搭载RA8806驱动芯片，工作温度-20℃至+70℃，白光背光。内置中文字库，无需外置字库芯片，开发更简单，适用于工业控制、仪器仪表、医疗设备、工控面板等场景。

240x128点阵液晶模组的核心产品亮点

亮点一：内置中文字库 | 开发更简单

240x128点阵液晶模组内置中文字库，无需外置字库芯片或自行构建字库表。直接调用汉字内码即可显示简体中文，降低软件开发难度，减少主控存储空间占用。

亮点二：RA8806驱动芯片 | 功能强大

搭载RA8806驱动芯片，内置中文字库控制器，支持文本与图形混合显示模式，驱动代码成熟稳定。配套提供标准初始化代码和参考例程，可直接移植，缩短开发周期。

亮点三：大尺寸显示区域 | 信息承载能力强

显示尺寸107.95×57.55mm，是点阵液晶模组中的大尺寸规格。可清晰展示大量文字、图表、曲线和流程信息，适合需要显示复杂界面的工业控制设备。

亮点四：240×128高分辨率 | 显示内容丰富

240×128分辨率，可同时显示大量文字、图标和数据信息，满足工业HMI人机界面、参数监控等应用需求。

亮点五：COB封装工艺 | 稳定可靠

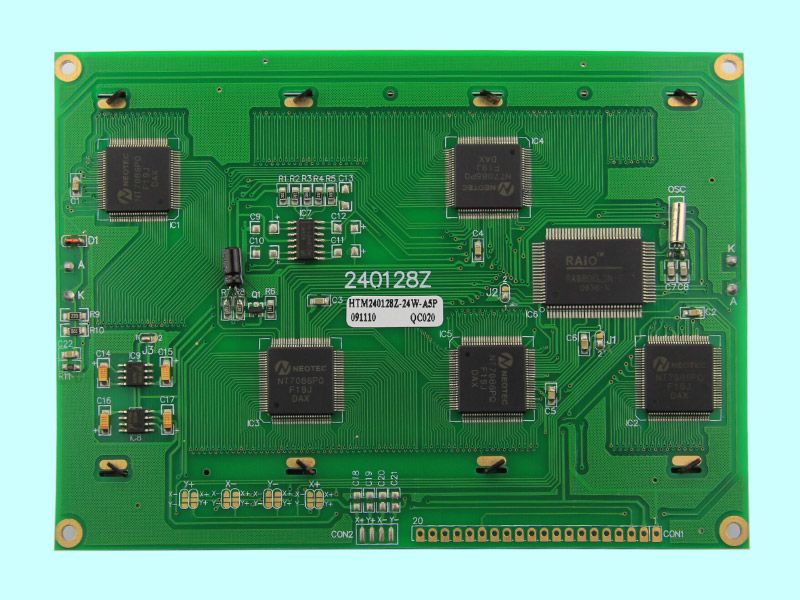

标准COB（Chip-on-Board）封装，驱动芯片绑定在PCB板上，结构稳定、散热好、抗干扰能力强，适合工业现场等对可靠性要求较高的应用场景。

亮点六：MCU接口 | 兼容性强

标准MCU并行接口，兼容主流工业控制平台（如PLC、工控机、51单片机等），直接连接即可使用，无需额外转接。

240x128点阵液晶模组的产品应用场景

工业控制

适用于PLC人机界面、设备操作面板、生产线监控终端、数控系统显示屏。内置中文字库可直接显示中文菜单和报警信息，大尺寸显示区域可同时展示运行状态、参数数据和报警信息。

仪器仪表

适用于电力仪表、温控器面板、流量计显示屏、数据采集终端。240×128分辨率可清晰显示参数、曲线、波形图，内置中文字库显示中文操作界面。

医疗设备

适用于便携式监护仪、诊断设备、康复设备显示屏。尺寸显示区域方便医护人员查看数据，中文字库让操作界面更友好。

工控面板

适用于自动化设备操作面板、小型控制终端、工业HMI人机界面。COB封装抗干扰能力强，适应工业现场复杂环境。

240x128点阵液晶模组的技术常见问题 (FAQ)

问1：RA8806驱动芯片有什么特点？

答1：RA8806是一款功能强大的点阵液晶驱动IC，内置中文字库控制器，支持文本与图形混合显示模式，适合需要显示复杂界面的工业设备。

问2：和普通不带字库的模组有什么区别？

答2：普通模组显示汉字需要主控自行构建字库表，占用大量存储空间和开发时间。带字库模组直接调用汉字内码即可显示，开发更简单、成本更低。

问3：MCU接口兼容哪些主控？

答3：MCU并行接口兼容PLC、工控机、STM32、51单片机、AVR、ARM等主流控制平台，无需额外电平转换。
