160x160点阵液晶模组 | 160×160分辨率 | 正方形显示 | COG封装 | MCU接口 | UC1698驱动 | HTM16016E

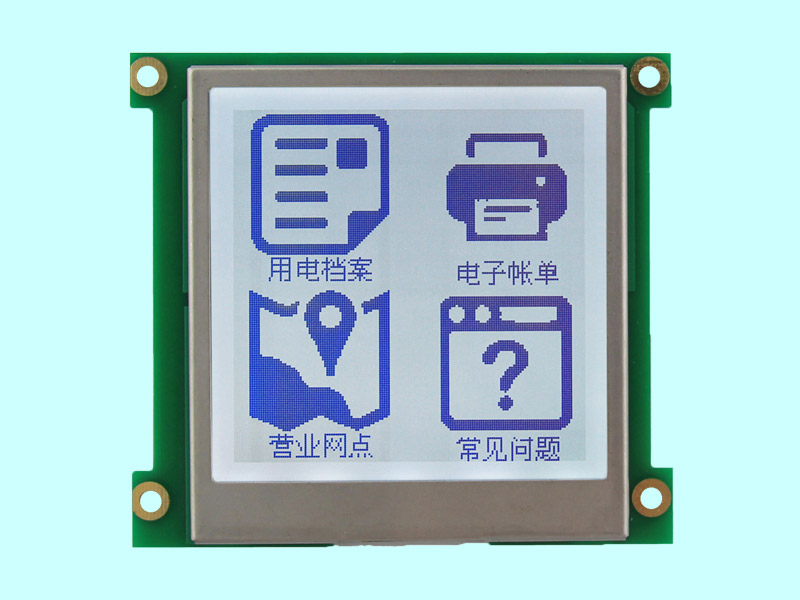

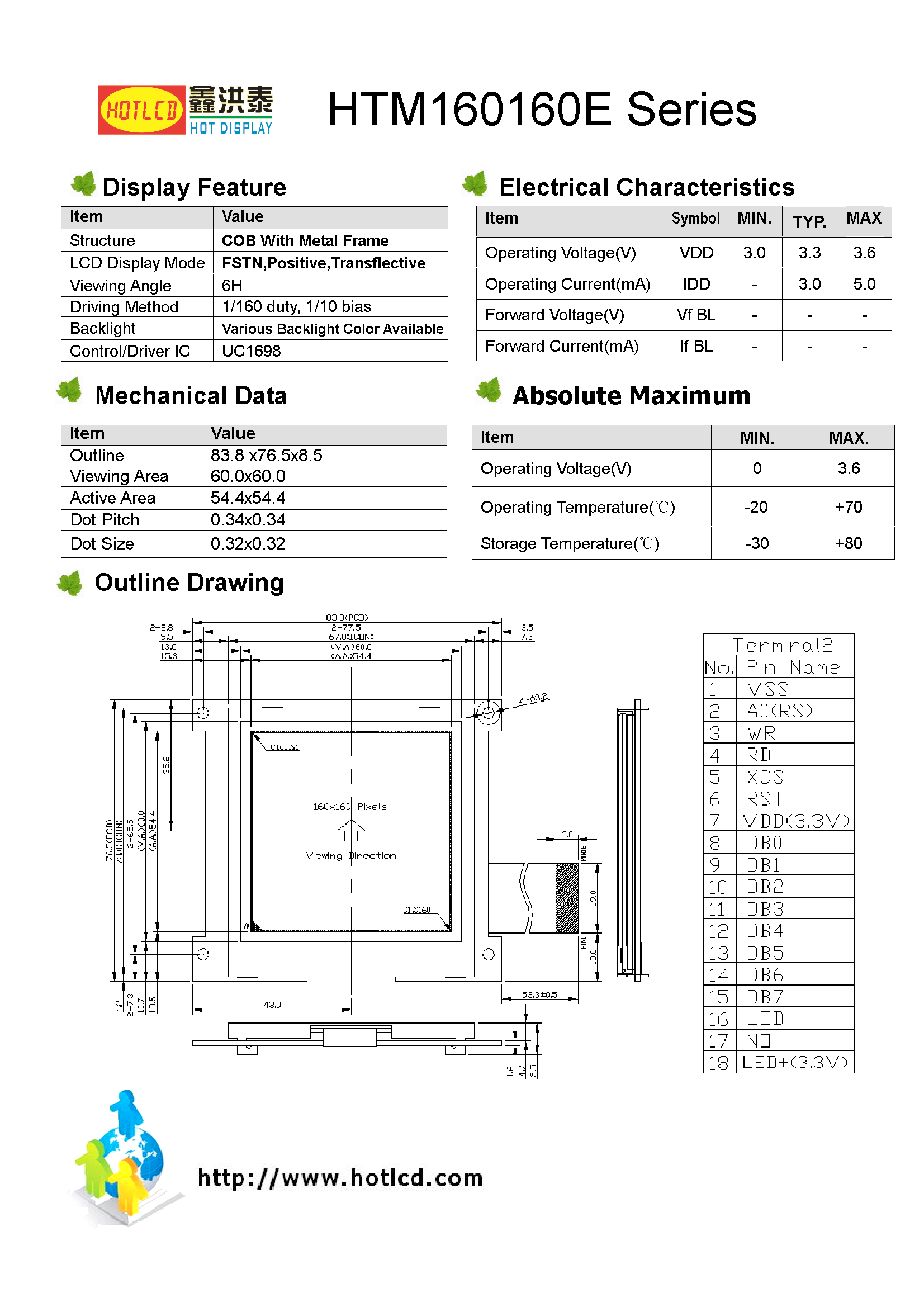

HTM16016E是一款160x160点阵液晶模组，采用正方形显示设计，COG封装，显示内容160×160点阵，显示尺寸54.4×54.4mm，外形尺寸83.8×76.5×8.5mm。160x160点阵液晶模组采用MCU接口，FFC-18PIN连接，3.3V供电，搭载UC1698驱动芯片，工作温度-20℃至+70℃，白光背光。正方形显示区域，适用于智能电表、工业控制、仪器仪表、医疗设备等场景。

160x160点阵液晶模组的核心产品亮点

亮点一：正方形显示 | 独特视觉体验

160×160分辨率采用正方形显示设计，显示区域54.4×54.4mm，长宽比1:1。适合智能电表、仪表盘等需要正方形显示界面的应用场景，UI布局更灵活。

亮点二：UC1698驱动芯片 | 性能稳定

搭载UC1698驱动芯片，支持8位MCU并行接口，显示性能稳定可靠。驱动代码成熟，适配STM32、51、AVR等主流单片机，配套现成驱动例程。

亮点三：COG封装工艺 | 轻薄可靠

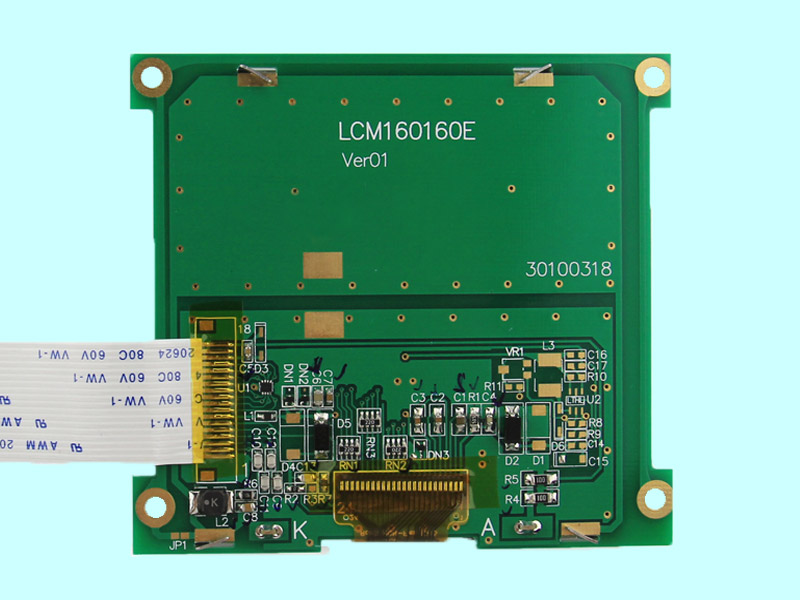

采用COG（Chip-on-Glass）封装，驱动芯片直接绑定在玻璃上，结构轻薄、连接可靠。配合PCB板使用，兼具轻薄与易用性。

亮点四：宽温设计 | -20℃至+70℃稳定运行

工作温度范围-20℃至+70℃，适应工业现场、户外设备等复杂环境，冬季低温、夏季高温，屏幕显示稳定。

亮点五：3.3V低功耗 | 适合电池供电设备

3.3V低电压供电，功耗极低，适合智能电表、手持设备、便携式仪器等电池供电场景，有效延长设备续航时间。

160x160点阵液晶模组的产品应用场景

智能电表

适用于智能电表显示终端，正方形显示区域完美适配方形表壳设计，清晰显示用电量、电压、电流等参数信息。

工业控制

适用于PLC人机界面、设备操作面板、小型控制终端。正方形显示布局灵活，可同时展示运行状态、参数数据和报警信息。

仪器仪表

适用于电力仪表、温控器面板、手持式巡检仪。160×160分辨率可清晰显示参数、曲线、波形图，正方形显示适合圆形仪表面板。

医疗设备

适用于便携式监护仪、诊断设备、手持检测仪。低功耗设计延长电池续航，适合移动医疗设备使用。

160x160点阵液晶模组的技术常见问题 (FAQ)

问1：正方形显示有什么优势？

答1：正方形显示（1:1长宽比）适合智能电表、仪表盘等应用场景，UI布局更灵活，显示内容更集中，视觉体验独特。

问2：自带PCB板有什么好处？

答2：自带PCB板意味着用户无需额外设计外围电路（如升压电路、偏压电路等），直接连接MCU即可使用，降低开发难度，减少BOM成本。

问3：UC1698驱动芯片好开发吗？

答3：UC1698是经典点阵液晶驱动IC，支持8位MCU接口，驱动代码成熟。

问4：3.3V供电和5.0V供电有什么区别？

答4：3.3V是低功耗方案，适合电池供电的便携设备和智能电表；5.0V是传统工业设备标准电压。本产品采用3.3V供电，功耗更低。
