128×32 图形 COG 液晶显示屏半透半反射式FSTN正显ST7567驱动HTG12832-12-31W-10C05-V01

鑫洪泰 HTG12832-12-31W-10C05-V01 是一款 128×32 图形 COG 液晶显示屏，采用 FSTN 正显 + 半透半反射式（Transflective） 技术，ST7567 驱动芯片，SPI串行接口，1/33 Duty、1/6 Bias 驱动方式，6H 视角，3.3V 逻辑供电，配白色背光（VF 3.0V / IF 15mA），工作温度 -20℃~+70℃，符合 RoHS，适合仪器仪表、手持设备、控制面板的字符、数字与状态图标显示。

128×32 图形 COG 液晶显示屏的规格参数表

128×32 图形 COG 液晶显示屏的核心优势

128×32 点阵，图文灵活排版

128×32 点阵可同时容纳数字、字母与自定义状态图标，支持字符、数值、菜单条与简易图形混排，为仪表读数、设备状态与功能提示提供充足显示空间。

FSTN 半透半反射式正显，明暗环境均可读

该128×32 图形 COG 液晶显示屏采用 FSTN 半透半反射式正显显示模式，借助环境自然光即可形成清晰亮显，无需背光也能读数；开启背光后，在夜间或昏暗机柜内同样清晰，兼顾可视性与低功耗。

SPI串行驱动，节省 IO 资源

板载 ST7567 驱动芯片，通过片选（/CS1）、复位（/RES）、数据/命令选择（A0）、串行时钟（SCL）及串行数据输入（SI）等信号与主控通信，有助于减少主控 IO 引脚占用，简化系统连接设计。采用 1/33 Duty、1/6 Bias 驱动配置，满足 128 × 32 图形液晶显示应用需求。

工业级宽温宽温与环保

工作温度 -20℃~+70℃，储存 -30℃~+80℃，通过常规可靠性管控，符合 RoHS 标准，适合工业仪表与户外便携设备长期使用。

128×32 图形 COG 液晶显示屏的典型应用场景

仪器仪表：万用表、温控器、流量计、检测仪读数与单位显示

手持设备：便携检测仪器、手持终端、报警器状态屏

控制面板：小型设备面板、按键旁状态指示、菜单字符

工业配套：控制柜副屏、电源状态、设备运行参数

消费电子：小家电面板、健身器材、计时器显示

128×32 图形 COG 液晶显示屏的常见问答

Q1：什么是半透半反（Transflective）液晶屏？它和普通液晶屏有什么区别？

A： 半透半反（Transflective）液晶屏是一种兼具透射和反射特性的显示方案。与主要依靠背光显示的全透射式 LCD 不同，半透半反式 LCD 可以根据环境光条件，利用环境光反射或背光透射来呈现画面。

在户外或强环境光下，屏幕可以利用环境光辅助显示，在一定条件下减少背光使用；在光线较暗的环境中，则可以开启背光，帮助用户看清显示内容。

这种设计有助于兼顾不同光照环境下的可读性和功耗表现，适用于部分工业仪表、便携式仪器、户外设备及低功耗产品。

供货与技术服务

现货库存：HTG12832-12-31W-10C05-V01 常备样品，支持样品测试与批量供货。

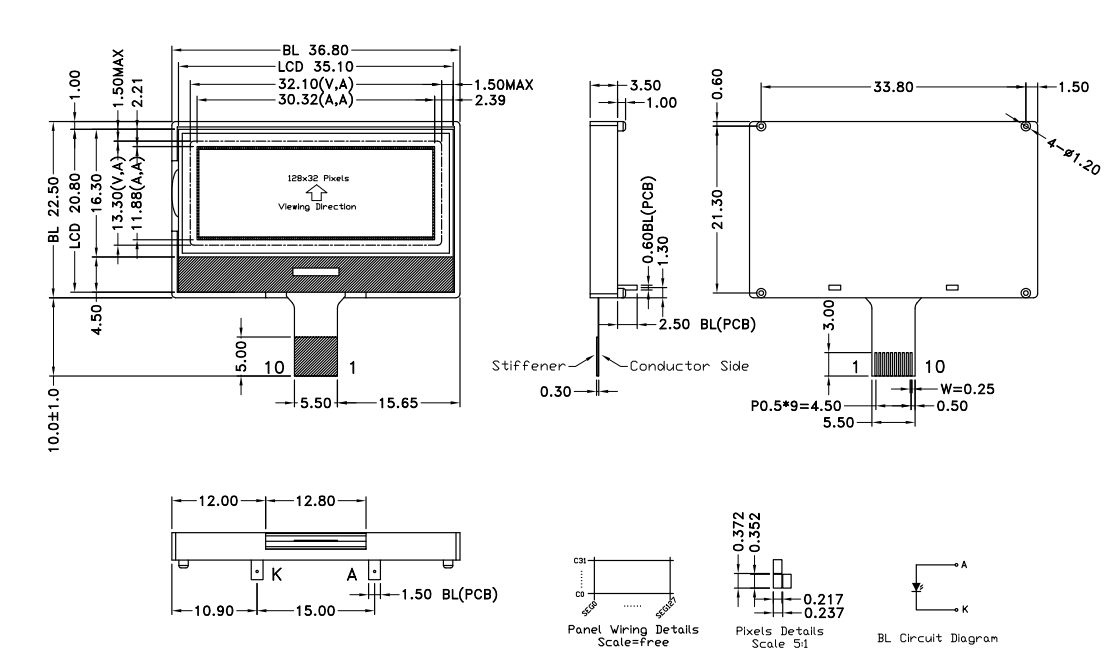

配套资料：规格书 PDF、机械尺寸图、引脚定义与驱动参考。

定制服务：背光颜色、视角、结构尺寸与 FPC 定义可按项目评估。

技术支持：接线指导、ST7567 驱动初始化与字库开发协助。

鑫洪泰 HTG12832-12-31W-10C05-V01，128×32 图形 COG 液晶显示屏，ST7567 串行驱动、3.3V、白色背光，为仪器仪表与手持设备提供清晰省电的字符图形显示方案。
