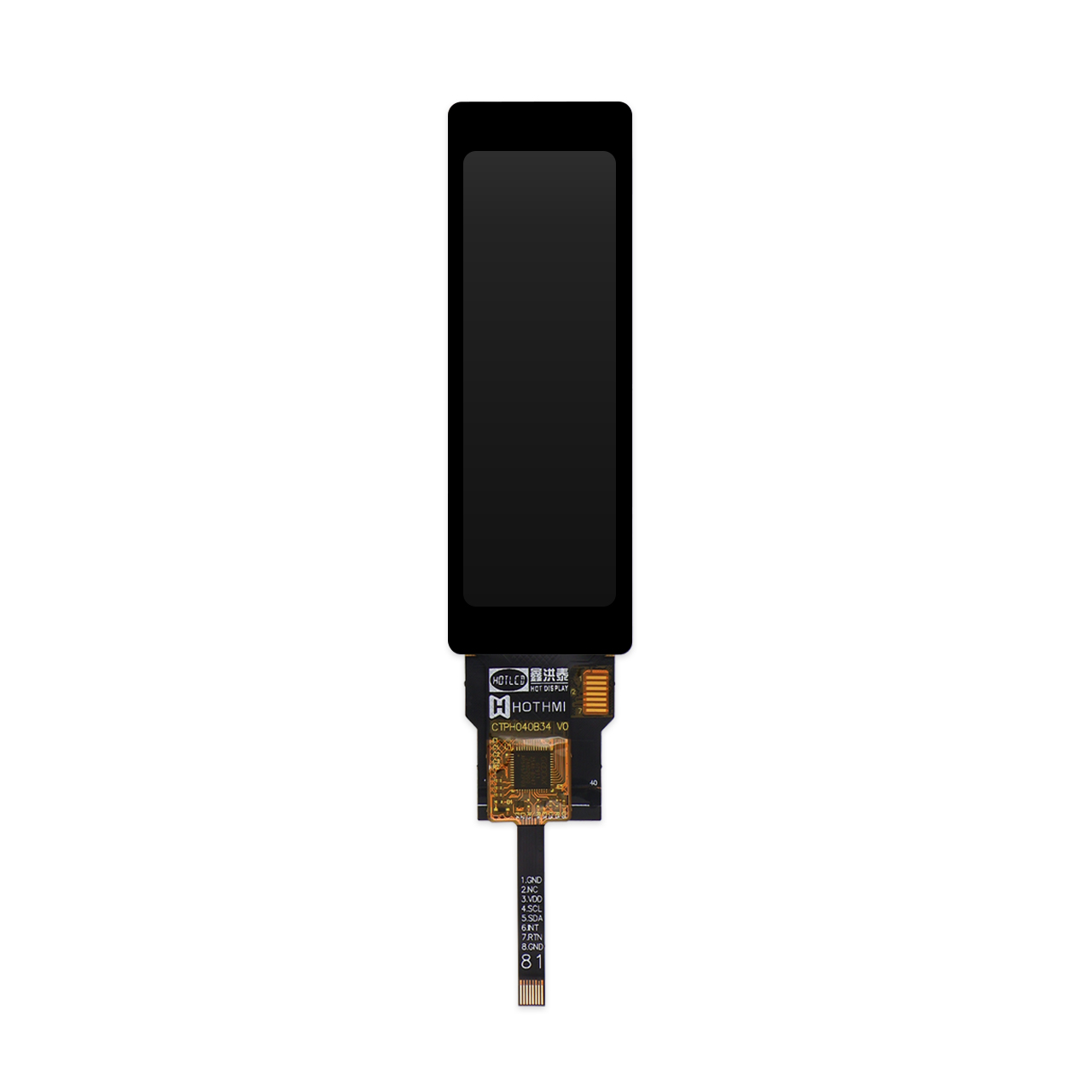

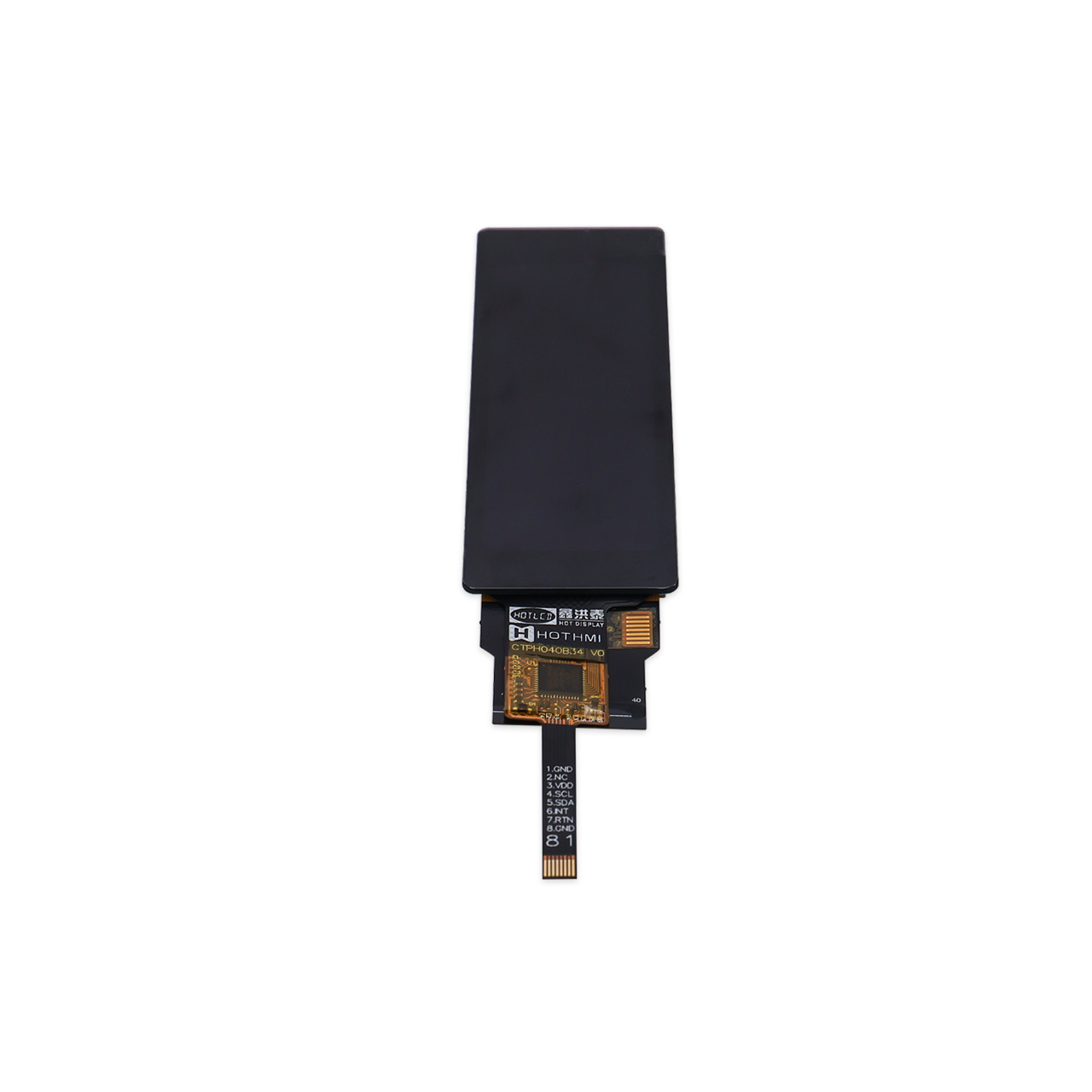

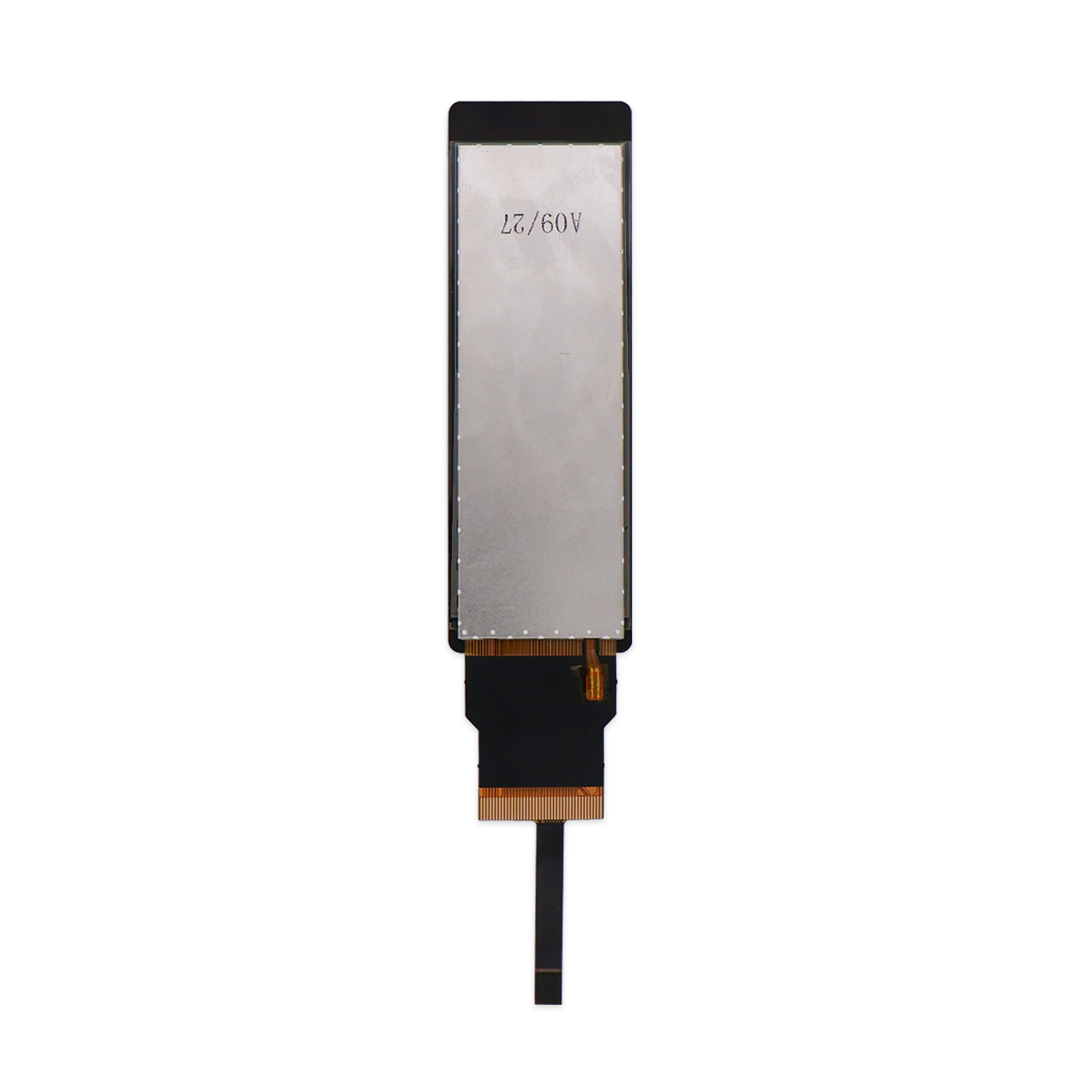

3.0寸 268×800 电容触摸 TFT LCD显示屏ST7701S驱动 RGB+SPI 超宽温IPS全视角TFT-H030W13ZCIST8C40-V0-1

鑫洪泰 TFT-H030W13ZCIST8C40-V0-1 是 3.0寸 268×800 电容触摸 TFT LCD显示屏，搭载 ST7701S 驱动芯片，采用 RGB-18bit + SPI 接口，集成 GT911 电容触摸屏，IIC 通信接口，亮度 800cd/㎡，对比度典型 1200:1，TFT 工作温度 -30℃~+85℃。同系列另有不带触摸纯显示版本(TFT-H030W13ZCIST8N40-V0-0)可选，广泛用于门禁条屏、仪表状态栏、设备指示、智能穿戴与嵌入式长条显示项目。

3.0寸 268×800 电容触摸 TFT LCD显示屏的规格参数表

3.0寸 268×800 电容触摸 TFT LCD显示屏的核心亮点

268×800 长条竖屏，适配狭长显示场景

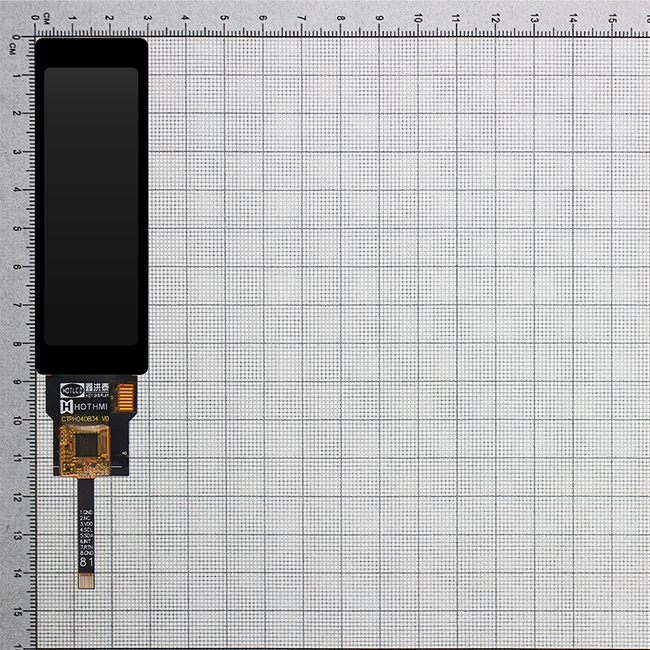

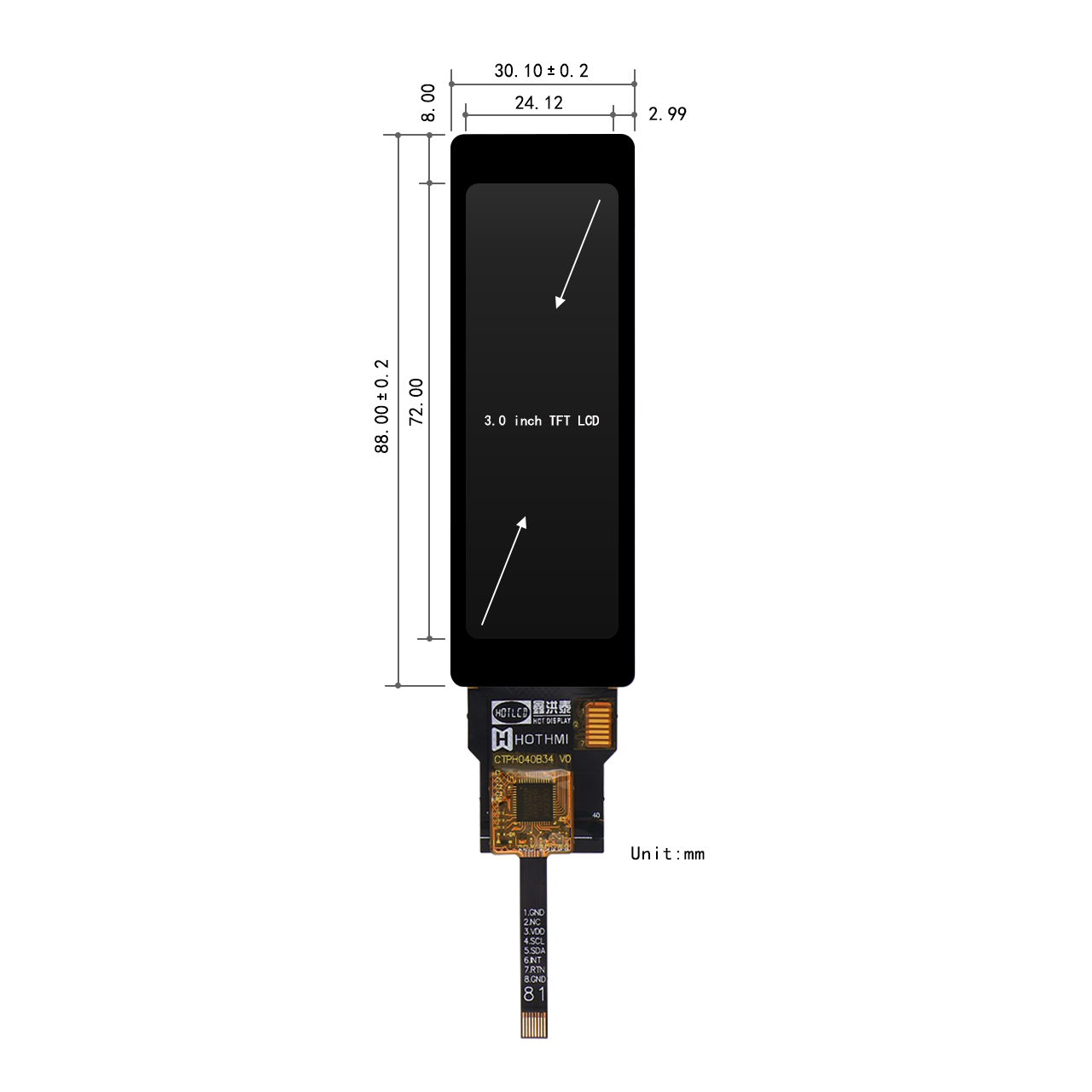

3.0寸电容触摸 TFT LCD显示屏采用 268(H)×800(V) 高分辨率长条比例，区别于常规方形屏，专为状态栏、指示条、侧边菜单、门禁条屏等狭长显示场景设计；像素点距精细，文字、图标、进度条显示清晰细腻，是设备状态指示、仪表副屏与智能穿戴类项目的优选尺寸。

RGB-18bit + SPI 接口，ST7701S 驱动

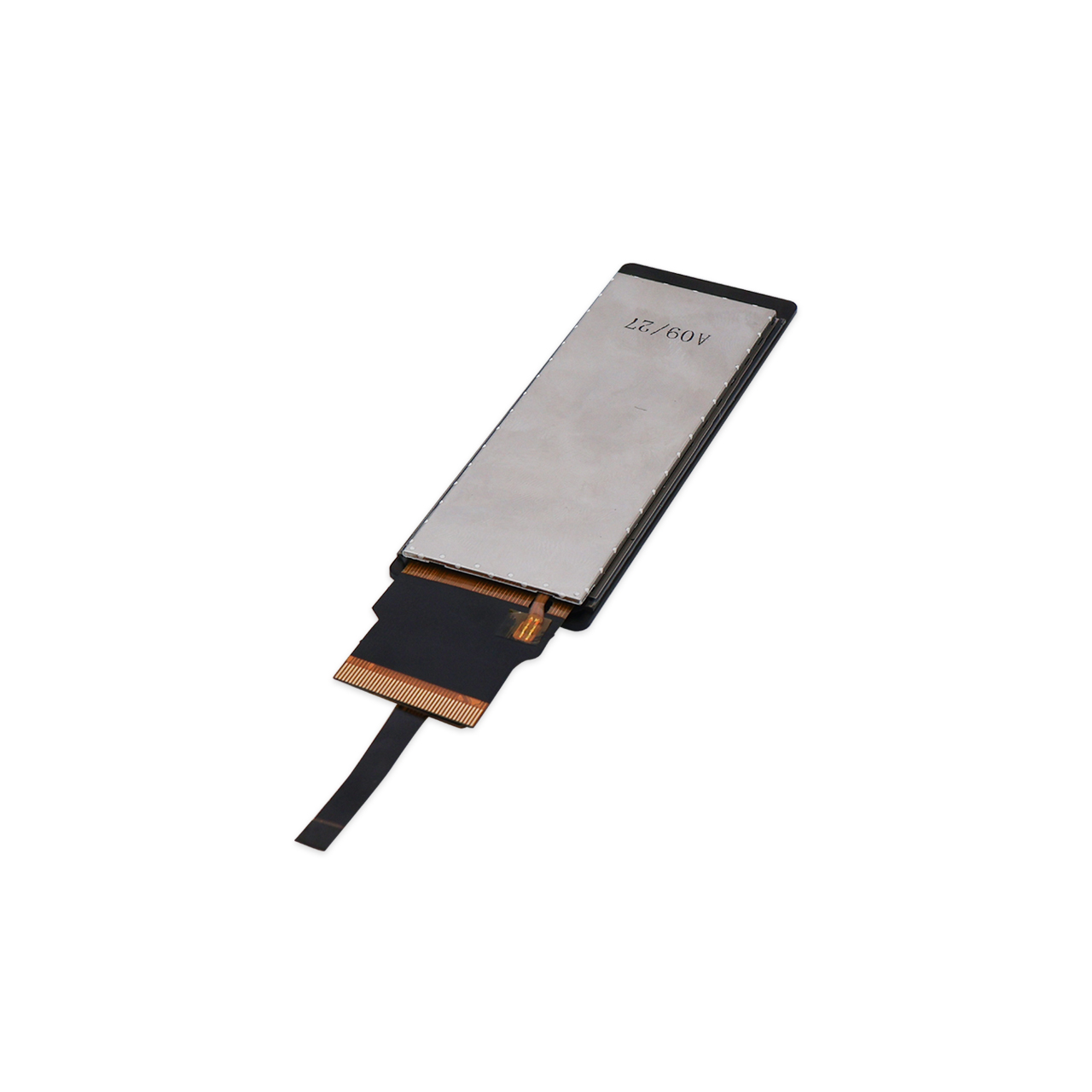

显示接口采用 RGB-18bit  + SPI 组合方案：SPI 通道负责初始化寄存器、配置显示参数，RGB 通道传输实时画面数据，兼容主流 ARM、MCU 与嵌入式主控。驱动芯片 ST7701S 集成度高，外围器件少；40Pin 0.5mm 间距 FPC 统一引出所有信号，接线简洁。

800cd/㎡高亮，1200:1 高对比度

亮度典型 800cd/㎡，对比度典型 1200:1，NTSC 60% 色域，响应时间典型 30ms；四方向视角典型 80°，多角度观看色彩与亮度均匀。高亮度规格适配半户外、设备机柜灯光环境。

GT911 电容触摸，纯显示版本可选

TFT-H030W13ZCIST8C40-V0-1集成 GT911 电容触摸屏，IIC 通信接口，表面 6H 铅笔硬度、80% 透光率，支持多点触控，交互顺滑准确，为设备提供顺滑的交互体验；仅需显示功能可选择同系列TFT-H030W13ZCIST8N40-V0-0不带触摸纯显示版本，厚度更薄。

工业超宽温与高可靠性

TFT 面板工作温度 -30℃~+85℃，储存 -40℃~+90℃；通过高温/低温储存运行 120h、60℃，90% RH 高温高湿 120h、接触 ±4KV / 空气 ±8KV ESD、适应工业设备严苛环境。
注意：常黑面板，请勿长时间显示静止固定图案，建议 2 分钟内刷新画面，防止残影。

3.0寸 268×800 电容触摸 TFT LCD显示屏的典型应用场景

智能门禁：门禁一体机侧边条屏、刷卡状态指示、人脸机辅助显示

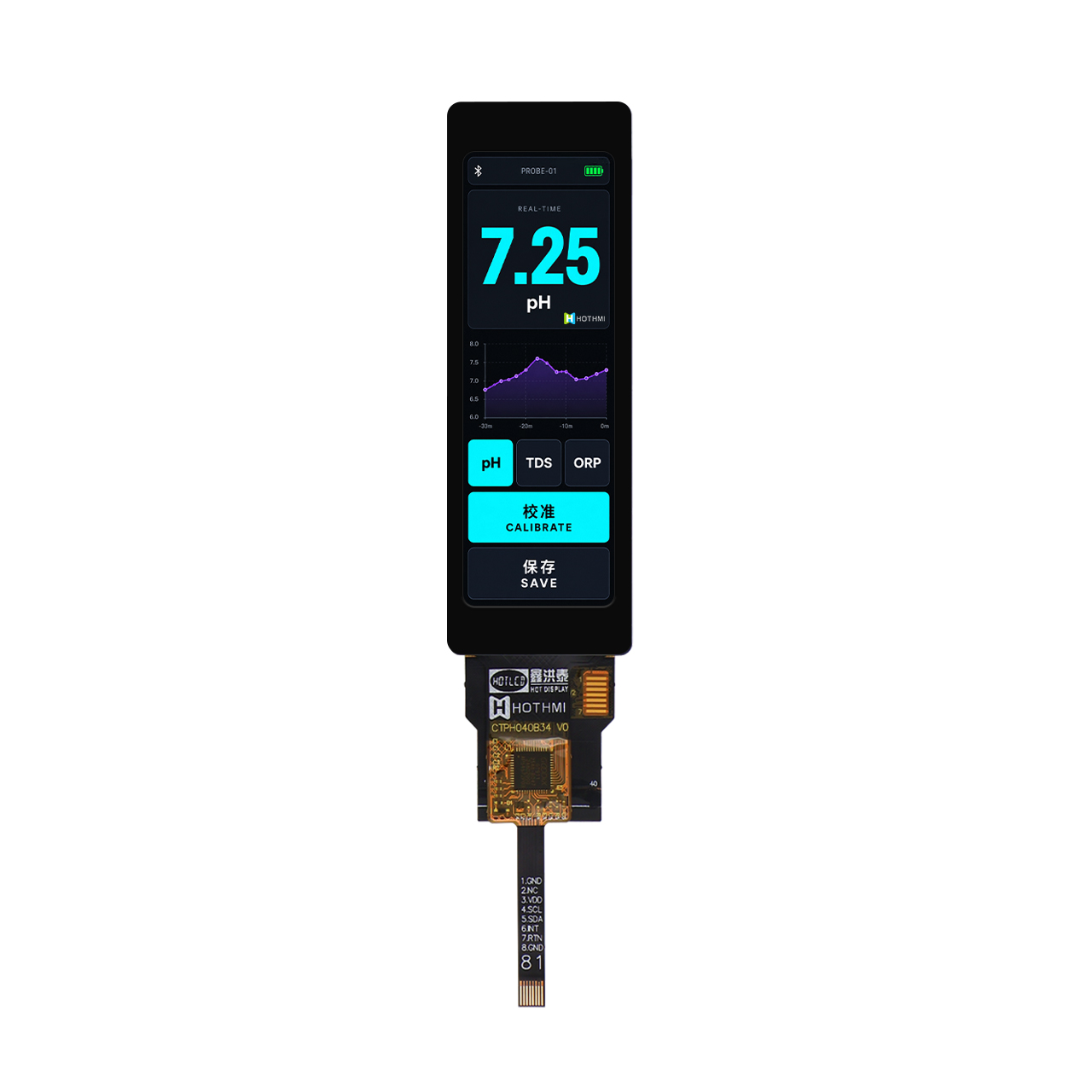

仪器仪表：设备状态栏、参数指示条、运行进度显示

工业设备：控制柜侧边菜单、故障码提示、传感器数据条

智能穿戴与手持：长条手持终端、穿戴设备副屏

消费与商用：广告条屏、排队叫号指示、小家电状态条

3.0寸 268×800 电容触摸 TFT LCD显示屏的常见问答

Q1：该3.0寸 268×800 电容触摸 TFT LCD显示屏是什么接口？驱动芯片？

A：RGB-18bit + SPI 接口；驱动芯片 ST7701S；触摸为 GT911 IIC 接口。

Q2：这款 800nit 的屏幕，在户外大太阳底下能看清吗？

A：可以。 普通手机或消费类屏幕的亮度通常在 300~500nit 左右，户外阳光下很容易反光看不清。该屏幕亮度高达 800nit，属于工业级高亮规格。在阳光直射的户外，无论是显示数据、图标还是波形，画面依然清晰锐利。再配合上下左右 80° 的全视角，从各个角度看都不会发白变暗，专为户外强光环境打造。

供货与技术服务

现货库存：TFT-H030W13ZCIST8C40-V0-1 常备样品，支持样品测试、小批量试产与批量供货。

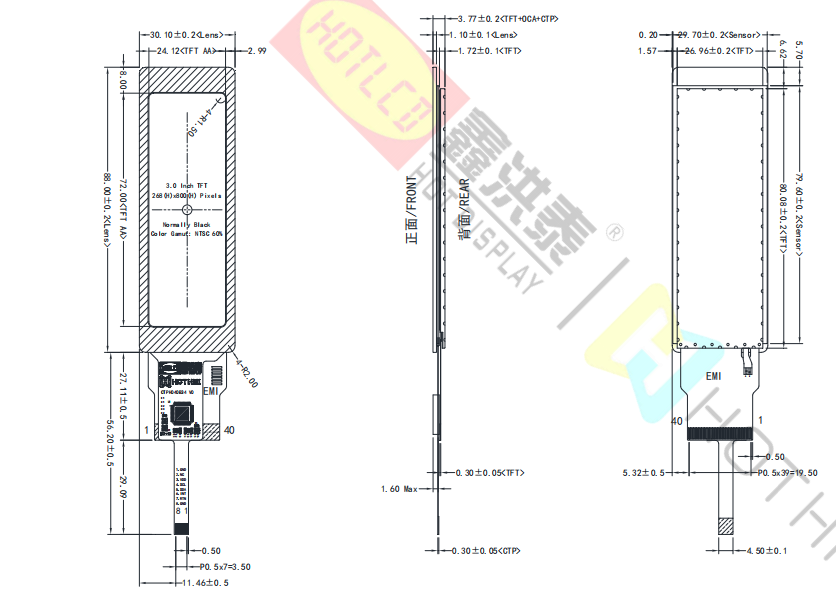

配套资料：规格书 PDF、机械尺寸图、40Pin 引脚定义、上电时序、参考初始化代码。

技术支持：画面排布指导、接口调试、初始化代码适配与一对一项目技术支持。

鑫洪泰TFT-H030W13ZCIST8C40-V0-1 3.0寸 268×800 电容触摸 TFT LCD显示屏，以窄条高分辨率、RGB+SPI 双接口、800cd/m2 高亮与 GT911 电容触摸，为门禁条屏、仪表状态栏与嵌入式狭长显示提供稳定可靠的显示解决方案。
