128x64点阵液晶模组 | 128×64分辨率 | COG封装 | SPI接口 | ST7565R驱动 | RGB背光可选 | HTM12864-19C

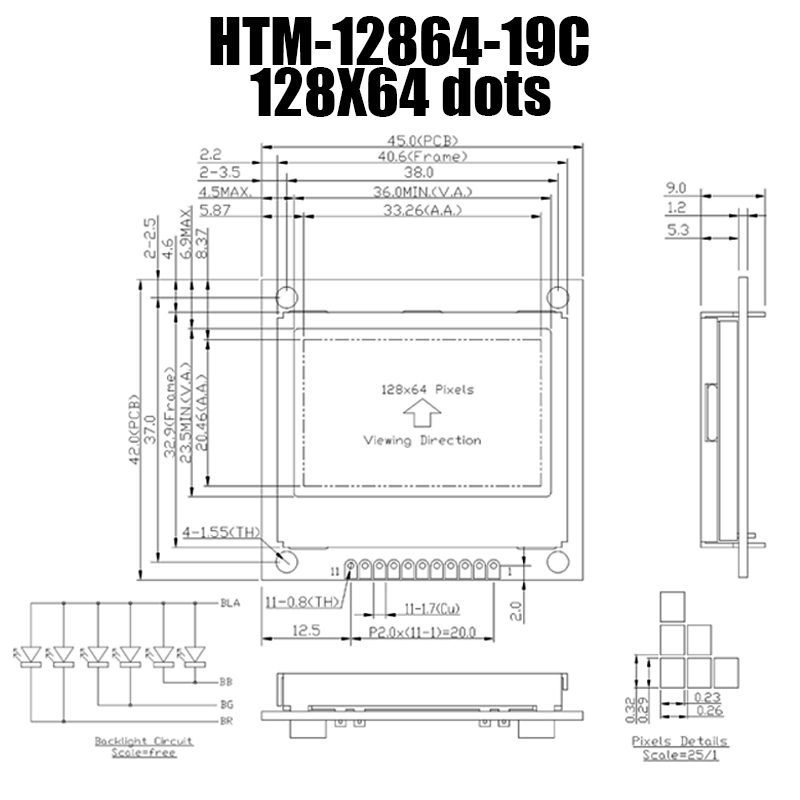

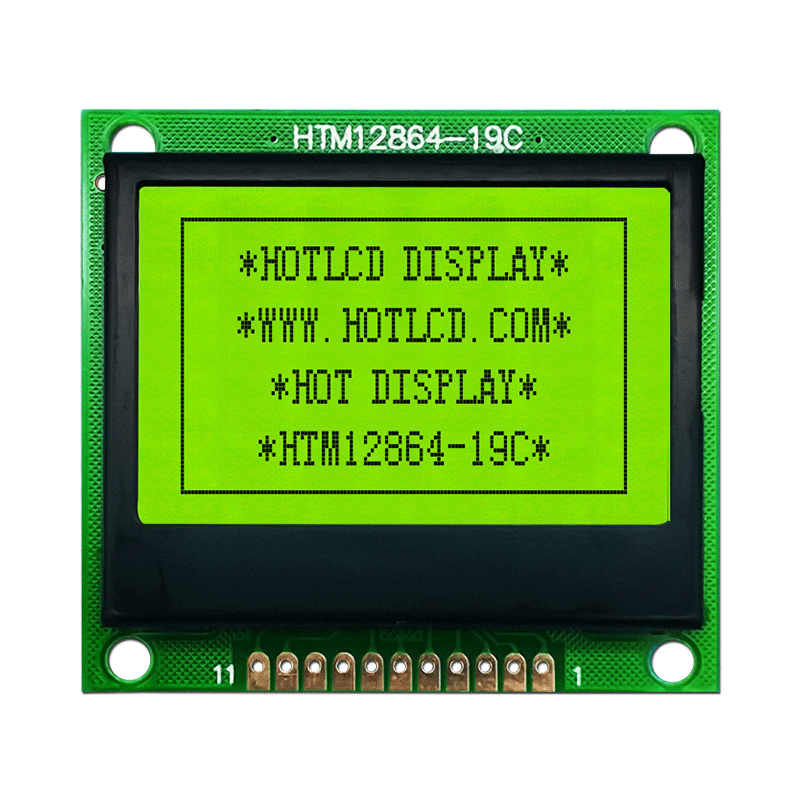

HTM12864-19C是一款128x64点阵液晶模组，采用COG封装并自带PCB板，显示内容128×64点阵，显示尺寸33.26×20.46mm，外形尺寸45.0×42.0×9.0mm。128x64点阵液晶模组采用SPI接口，11PIN连接，3.3V供电，搭载ST7565R驱动芯片，工作温度-20℃至+70℃，RGB/白光背光可选。自带PCB板简化外围电路设计，适用于智能电表、工业控制、仪器仪表、手持终端等场景。

128x64点阵液晶模组的核心产品亮点

亮点一：SPI接口 | 引脚少、布线简单

采用SPI串行接口，仅需3-4根信号线即可完成通信。相比并行接口，引脚更少、布线更简单、占用主控IO资源更少，适合引脚紧张的单片机系统。

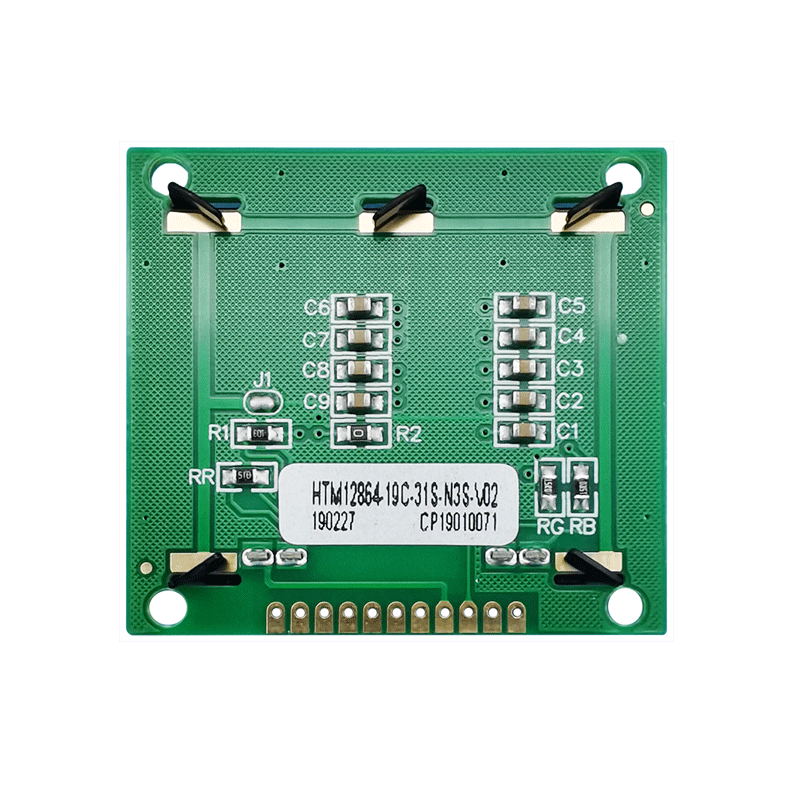

亮点二：自带PCB板 | 简化外围电路设计

模组已集成PCB板，用户无需额外设计外围电路，直接连接即可使用。降低开发难度，缩短产品上市时间。

亮点三：ST7565R驱动芯片 | 成熟稳定

搭载ST7565R驱动芯片，支持SPI串行接口，驱动代码成熟稳定。配套提供标准初始化代码和参考例程，可直接移植，缩短开发周期。

亮点四：RGB背光可选 | 多种颜色选择

背光支持RGB/白光可选，可根据产品设计选择不同背光颜色，满足不同应用场景的视觉需求。

128x64点阵液晶模组的产品应用场景

智能电表

适用于智能电表显示终端，清晰显示用电量、电压、电流等参数信息。SPI接口节省主控引脚，低功耗设计适合长期运行。

工业控制

适用于PLC人机界面、设备操作面板、小型控制终端。宽温设计适应工业现场环境，128×64分辨率清晰显示运行状态和参数数据。

仪器仪表

适用于电力仪表、温控器面板、流量计显示屏、手持式巡检仪。COG轻薄封装便于嵌入，3.3V低功耗适合便携仪器。

手持终端

适用于数据采集终端、手持POS机、对讲机显示屏。SPI接口节省引脚，低功耗延长电池续航。

128x64点阵液晶模组的技术常见问题 (FAQ)

问1：SPI接口需要几根线？

答1：SPI接口通常需要4根线：片选（CS）、时钟（SCL）、数据输入（SDA）、数据/命令选择（RS）。如果主控SPI资源紧张，也可通过IO模拟实现。

问2：自带PCB板有什么好处？

答2：自带PCB板意味着用户无需额外设计外围电路，直接连接MCU即可使用，降低开发难度，减少BOM成本。

问3：RGB背光和白光背光有什么区别？

答3：RGB背光支持多种颜色显示（红/绿/蓝/组合色），可根据产品设计选择不同颜色；白光为标准背光，亮度高。本产品RGB/白光可选。
