128x64点阵液晶模组 | 128×64分辨率 | COB封装 | MCU接口 | ST7920驱动 | 内置中英文字库 | HTM12864Z

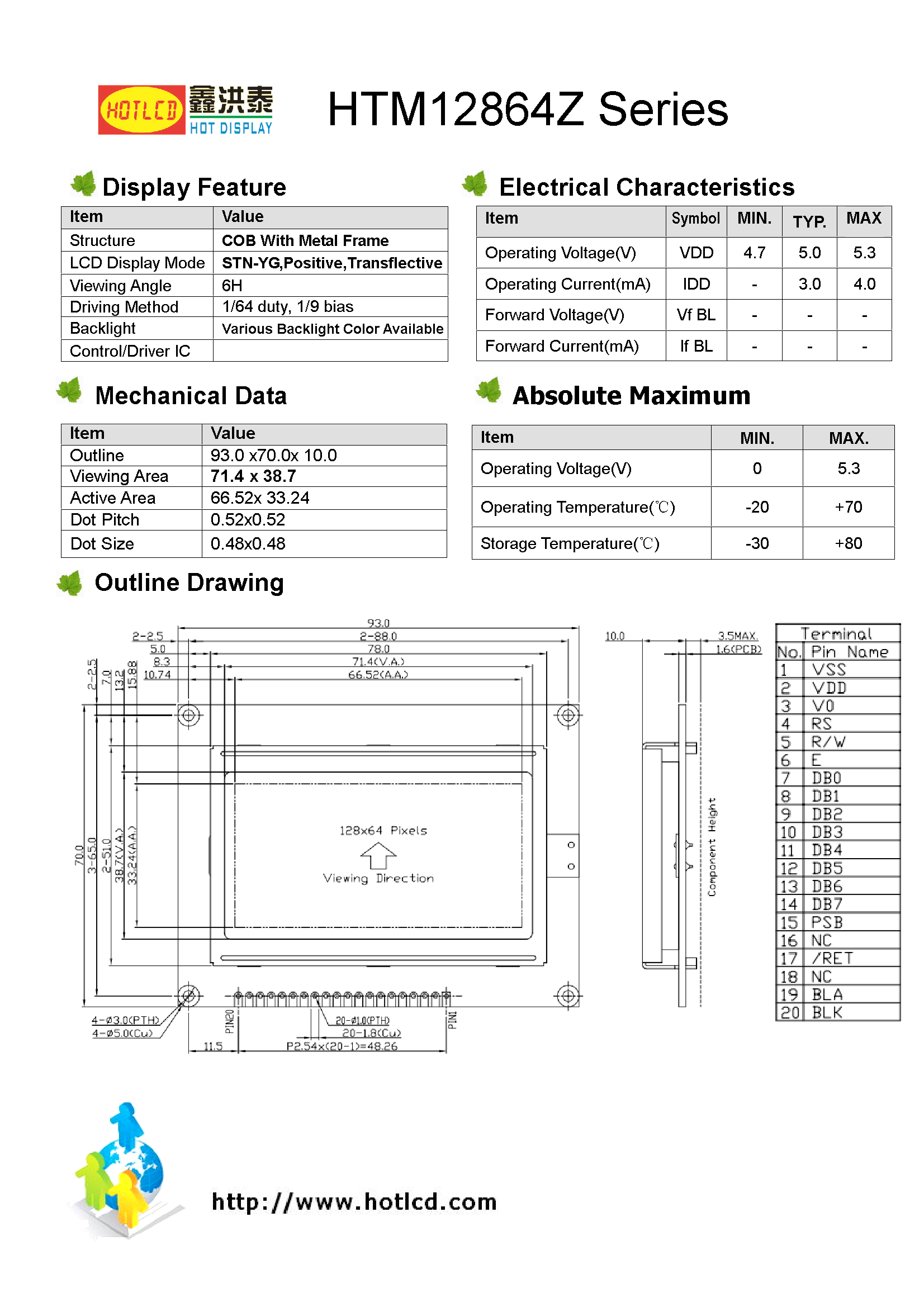

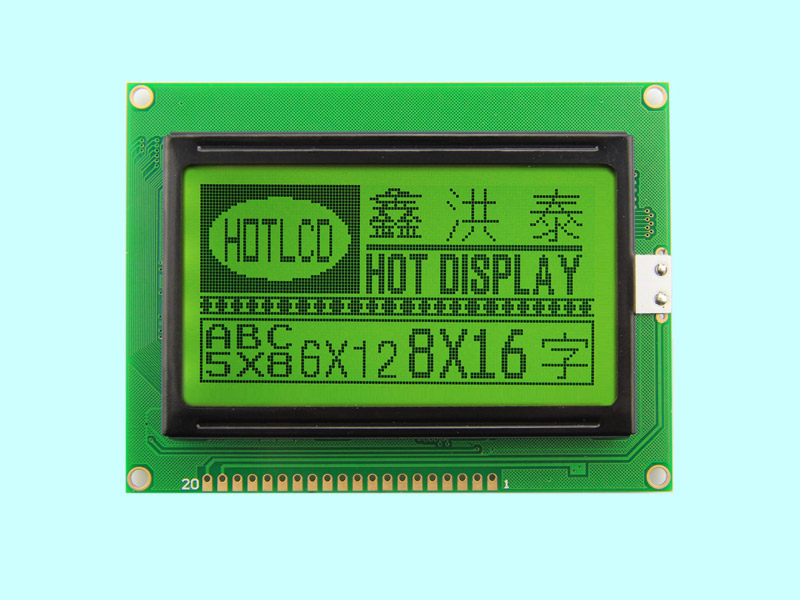

HTM12864Z是一款128x64点阵液晶模组，内置中英文字库，采用COB封装工艺，显示内容128×64点阵，显示尺寸66.52×33.24mm，外形尺寸93.0×70.0×10.0mm。128x64点阵液晶模组采用MCU接口，20PIN连接，5.0V供电，搭载ST7920驱动芯片，工作温度-20℃至+70℃，黄绿光/白光背光可选，防静电ESD8KV。内置中英文字库，无需外置字库芯片，开发更简单，适用于工控仪表、医疗设备、手持终端等场景。

128x64点阵液晶模组的核心产品亮点

亮点一：内置中英文字库 | 开发更简单

128x64点阵液晶模组内置中英文字库，无需外置字库芯片或自行构建字库表。直接调用汉字内码即可显示简体中文和英文，降低软件开发难度，减少主控存储空间占用。

亮点二：ST7920驱动芯片 | 功能成熟

搭载ST7920驱动芯片，内置中英文字库控制器，支持MCU并行接口，驱动代码成熟稳定。配套提供标准初始化代码和参考例程，可直接移植，缩短开发周期。

亮点三：COB封装工艺 | 稳定可靠

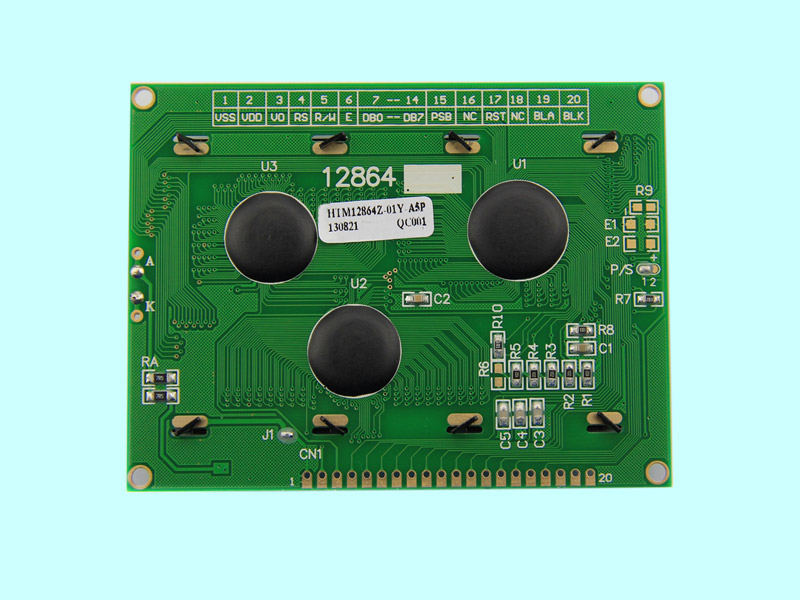

采用标准COB（Chip-on-Board）封装，驱动芯片绑定在PCB板上，结构稳定、散热好、抗干扰能力强，适合工业现场等对可靠性要求较高的应用场景。

亮点四：黄绿光/白光背光可选 | 多种视觉选择

背光支持黄绿光/白光可选。黄绿光柔和护眼，适合室内长时间观看；白光亮度高，适合半户外环境。

亮点五：宽温设计 | -20℃至+70℃稳定运行

工作温度范围-20℃至+70℃，适应工业现场、户外设备等复杂环境，冬季低温、夏季高温，屏幕显示稳定，不黑屏、不花屏。

128x64点阵液晶模组的产品应用场景

工控仪表

适用于PLC人机界面、电力仪表、温控器面板、流量计显示屏。内置中英文字库可直接显示中文菜单和报警信息，操作界面更友好。

医疗设备

适用于便携式监护仪、输液泵、手持诊断设备、体重秤显示屏。低功耗、高可靠性，适合医疗设备长时间稳定运行。

手持终端

适用于数据采集器、手持POS机、对讲机显示屏。中英文字库让操作界面更直观，提升用户体验。

智能家居

适用于智能温控器、空气净化器面板、饮水机显示屏。中英文字库显示中文菜单，操作简单直观。

128x64点阵液晶模组的技术常见问题 (FAQ)

问1：内置中英文字库支持多少汉字？

答1：内置中英文字库包含GB2312标准简体汉字，约6000余个常用汉字及符号，同时包含标准英文字符，满足大多数中英文显示需求。具体字库内容可参考规格书。

问2：和普通不带字库的模组有什么区别？

答2：普通模组显示汉字需要主控自行构建字库表，占用大量存储空间和开发时间。带字库模组直接调用汉字内码即可显示，开发更简单、成本更低。

问3：黄绿光背光和白光背光有什么区别？

答3：黄绿光背光柔和护眼，适合室内长时间观看；白光背光亮度更高，适合半户外环境。
