类型：TFT显示屏
显示像素：480×272
外形尺寸(mm) ：105.5x67.15x2.95
VA尺寸(mm)：98.32×56.7
AA尺寸(mm) ：95.04×53.856
应用：仪器仪表
视角：IPS
背光/亮度：1000cd/m2
引脚：40
接口方式：SPI/Dual SPI/Quard SPI and MCU 8/16Bit
特殊说明：防静电ESD 8KV
工作温度：-30~85℃
供电电压：3.3V
驱动芯片：NV3041A
鑫洪泰 TFT-H043A22 V2 系列 是 4.3寸阳光下可读TFT LCD显示屏，480×272分辨率，搭载NV3041A 国产驱动芯片，提供 MCU 并口与 SPI 两种接口方案：3 线/4 线 SPI、1 线/4 线 Quad-SPI，以及 8080 系列 8 位/16 位 MCU 并行接口，通过 IM0/IM1 引脚选择。
TFT-H043A22 V2系列分为 TFT-H043A22WQINVKN40-V2-0 不带触摸阳光可读版（1000cd/㎡）与 TFT-H043A22WQINV8R40-V2-1 电阻触摸版（800cd/㎡），工作温度 -30℃~+85℃，广泛用于户外工控 HMI、仪器仪表、医疗配套、门禁终端与嵌入式显示项目。该4.3寸阳光下可读的 MCU/SPI 双接口 TFT液晶显示屏，兼顾强光可读性与接口灵活性，是户外及半户外设备的高性价比显示选择。
参数分类 | 规格详情 |
|---|---|
系列型号 | TFT-H043A22 V2 Series |
型号一 | TFT-H043A22WQINVKN40-V2-0（不带触摸，1000cd/㎡ ） |
型号二 | TFT-H043A22WQINV8R40-V2-1（带电阻触摸 RTP，800cd/㎡） |
屏幕尺寸 | 4.3 inch a-Si TFT，常黑模式 |
分辨率 | 480(H) × 272(V) |
有效显示区 | 95.04(H) × 53.856(V) mm |

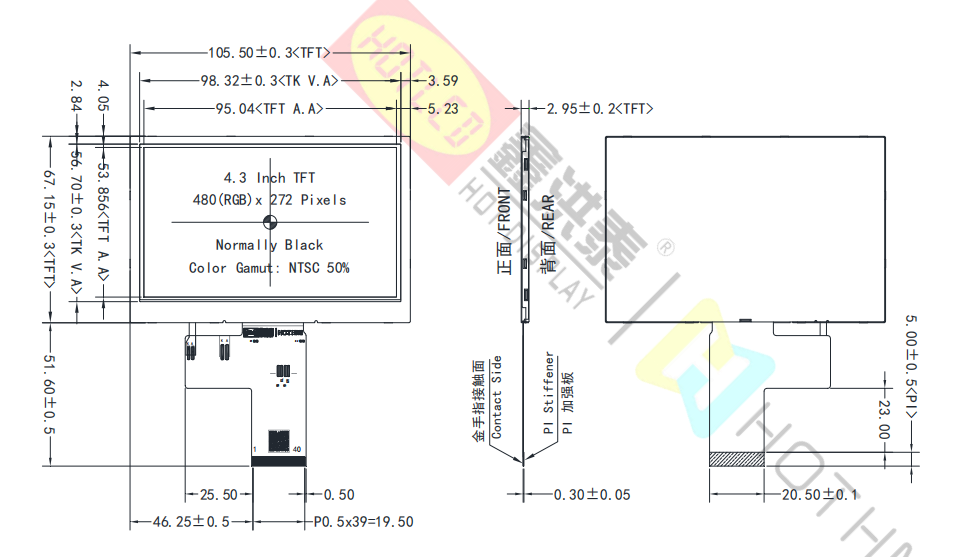

模组外形 | 105.50 (H) × 67.15 (V) × 2.95 (D) mm（TFT）；带 RTP 厚度 4.30 mm |
驱动芯片 | NV3041A |
显示接口 | 3 线/4 线 SPI；1 线/4 线 Quad-SPI；8080 8 位/16 位 MCU 并口 |
触摸配置 | TFT-H043A22WQINVKN40-V2-0 无触摸； TFT-H043A22WQINV8R40-V2-1 带电阻触摸 RTP |
视角 | U85°/D85°/R85°/L85° |
亮度 | 不带触摸 1000 cd/㎡；带 RTP 800 cd/㎡ |
对比度 | 典型 1000:1 |
色域 | 典型 50% |
逻辑电源 VCI | 3.3±0.3V |
背光参数 | VF 12.0±1.0V，IF 80mA 恒流 |
工作温度 | -30℃ ~ +85℃ |
储存温度 | -30℃ ~ +85℃ |
注意：面板为常黑模式，请勿长时间显示静止固定图案，建议 2 分钟内刷新一次画面，防止残影。
该4.3寸阳光下可读TFT LCD显示屏打破了单一接口的限制，支持 3线/4线 SPI、1线/4线 QSPI，以及传统的 8080 8位/16位 MCU 并口。对于引脚紧张的 MCU（如 STM32、ESP32 等），使用 SPI 或 QSPI 接口只需几根线即可点亮 480×272 彩屏；如需高速刷屏，则可切换至 16 位并口模式。一屏多用，大幅降低主控选型难度。
4.3寸屏幕典型亮度高达 1000 cd/m2（无触摸版本），配合全视角（U/D/L/R 85°）面板，不仅色彩表现细腻，在户外阳光下也能保持极高的可读性。同时，模组支持 PWM 调光，室内使用时可降低背光亮度以节省功耗。
4.3寸阳光下可读TFT LCD显示屏采用工业级元器件与制程，工作温度覆盖 -30℃ 至 +85℃，存储温度同样达 -30℃ 至 +85℃。无论是严寒的北方户外，还是高温闷热的工业机柜，都能保障显示画面的稳定流畅，无惧极端环境。
采用国产 NV3041A 驱动芯片，性能稳定，配套提供完善的初始化代码与技术支持，帮助研发团队快速上手，缩短产品上市周期.
除了纯显示版本，该模组还可灵活选配 4线电阻触摸屏（RTP）。该电阻触摸方案具备抗电磁干扰强、不受表面水滴和油污影响的特性，并且支持戴手套或用触控笔操作。非常适合户外淋雨环境、工业车间或医疗设备等需要严苛操作的场景。
户外与半户外设备：充电桩、道闸、户外广告机、农机仪表、工程机械显示
工业控制 HMI：PLC 操作面板、变频器显示、设备状态监控终端
仪器仪表：检测分析仪、电源、温控设备显示界面
门禁与安防终端：门禁一体机、考勤机、可视对讲面板
国产化替代项目：要求芯片与物料自主可控的设备开发
A：4.3寸阳光下可读TFT LCD显示屏支持 3/4线 SPI、QSPI（Quad-SPI）以及 8080 MCU 8位/16位并口。如果主控引脚紧张，强烈建议使用 QSPI 接口，仅需少量引脚即可实现高速刷屏，非常适合 STM32、ESP32 等资源受限的 MCU 平台。
A：4.3寸阳光下可读TFT LCD显示屏典型亮度 1000cd/㎡、对比度 1000:1，配合 85° 广视角，在户外阳光直射与半户外强光环境下可清晰读取；极端正对强光场景建议结合整机结构做遮光优化。
现货库存：TFT-H043A22 V2 系列常备样品，支持样品测试、小批量试产与批量供货。
配套资料：规格书 PDF、机械尺寸图、40Pin 引脚定义、接口时序、初始化参考代码。
技术支持：接口选型建议、接线指导、初始化代码适配与一对一项目技术支持。
鑫洪泰 TFT-H043A22 V2 系列 4.3寸阳光下可读TFT LCD显示屏，以MCU/SPI 双接口、NV3041A 国产驱动与可选电阻触摸，为户外工控、仪器仪表与国产化嵌入式项目提供灵活可靠的显示方案。
