128x64点阵液晶模组的产品简介

型号为 HTM12864-8的128x64点阵液晶模组（LCM），是一款高性能、高可靠性的标准 128x64点阵液晶屏。HTM12864-8采用先进的带板 COG 液晶模组工艺，将驱动芯片直接绑定在玻璃基板上，实现了轻薄紧凑的物理结构。作为一款高品质的 128x64点阵液晶模组，HTM12864-8内置专用的工控级控制内核，专门面向工业控制、仪器仪表液晶模块、手持终端等需要长期稳定显示的工业级应用场景设计，是各类严苛环境下的理想工控液晶屏。

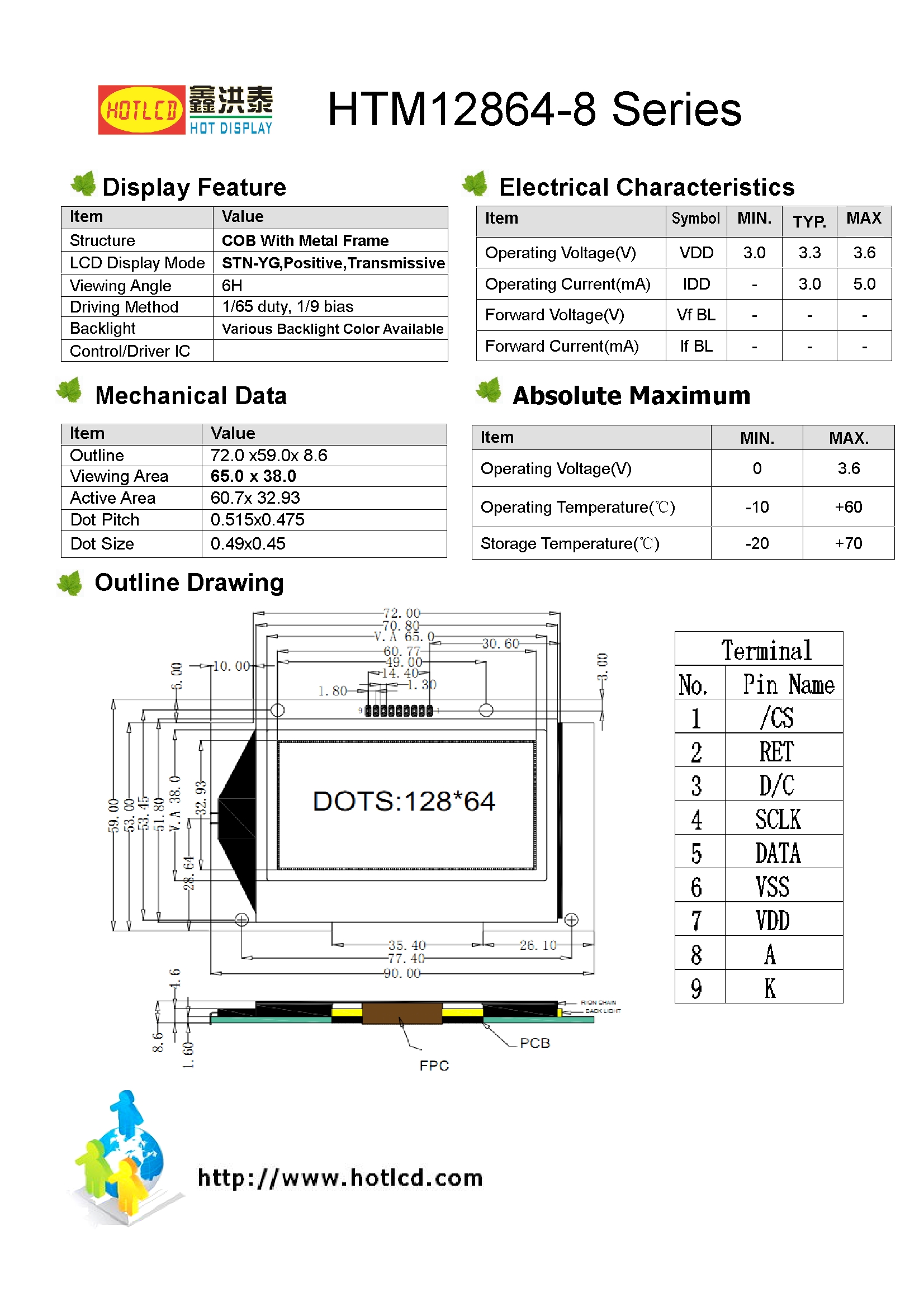

128x64点阵液晶模组的核心技术参数

• 商品型号：HTM12864-8（高性能 128x64点阵液晶模组）

• 显示分辨率：128 × 64 点阵通用

• 技术结构：标准带板 COG 液晶模组系列

• 外形尺寸：72.0mm×59.0mm×8.6mm

• 接口方式：SPI 串行接口

• 引脚数 (PIN数)：9 PIN 接口连接（9PIN液晶模组）

• 供电电压：3.3V 低功耗供电（3.3V低功耗液晶屏）

• 驱动芯片型号：ST7565R（ST7565R显示屏）

• 背光类型/亮度：黄绿底黑字背光（黄绿背光液晶屏）

• 视角方向：6H

• 工作温度：-20℃ 至 +70℃ 宽温工作范围

• 应用领域：工控液晶屏、仪器仪表液晶模块、设备液晶显示屏更换

128x64点阵液晶模组的产品核心优势

1. 带板 COG 工艺轻薄省空间：HTM12864-8 属于标准的带板 COG 液晶模组，省去了传统大体积的金属边框封装，使得整体厚度为 8.6mm，外形尺寸为 72x59mm。这种扁平化设计极为适合内部空间寸土寸金的工业级便携设备与仪器仪表。

2. 高效稳定的 ST7565R 核心：HTM12864-8搭载了工业级常用的 ST7565R 显示屏驱动芯片，支持 3.3V 低电压供电，运行稳定，功耗极低。芯片本身具备优秀的抗电压波动性能，能充分满足工控液晶屏对电子元器件的严苛环境要求。

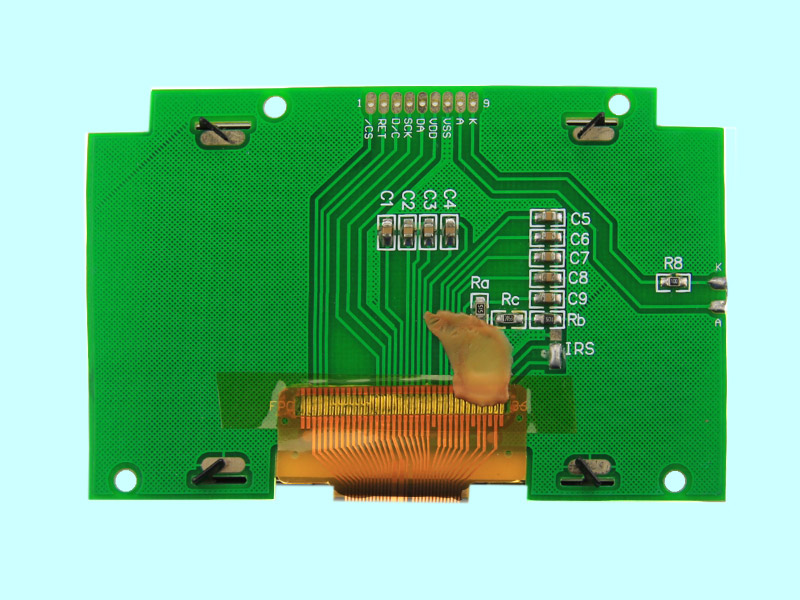

3. 9PIN 与 SPI 接口简化设计：HTM12864-8 采用 SPI 串行通信和 9PIN 液晶模组连接方式。相比传统的并行总线，SPI 接口极大地节省了主控板的 I/O 引脚资源，降低了硬件系统开发门槛并简化了布线难度。

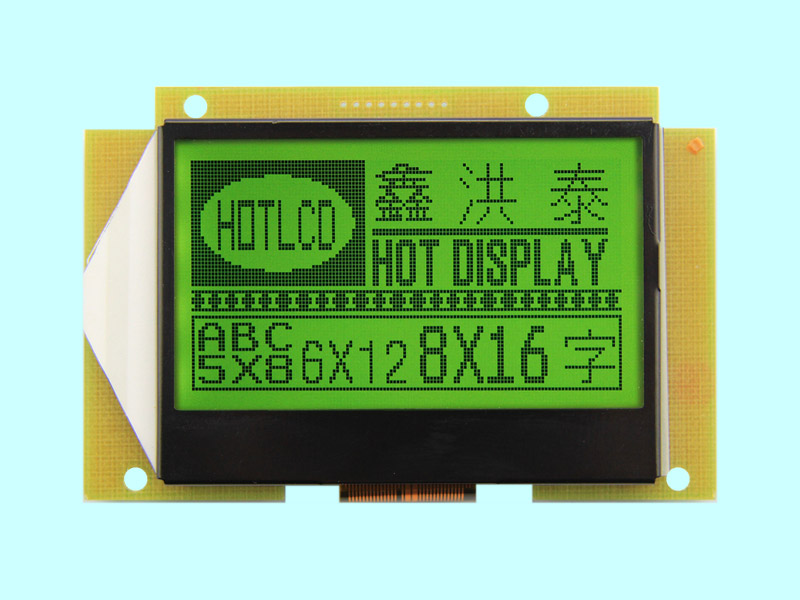

4. 经典黄绿背光与工业级宽温：配备高对比度的黄绿背光液晶屏技术，配合 6H 视角，在暗光或多尘的工厂车间里都具备出色的可读性。同时，HTM12864-8 工作温度覆盖 -20°C 至 +70°C，是作为各类老款工业设备液晶显示屏更换的高可靠性选择。

128x64点阵液晶模组的常见问题解答

Q1：HTM12864-8 是否可以作为普通的128x64点阵液晶屏进行售后维修和液晶显示屏更换？
A：是的。只要原设备在空间上满足 72x59mm 的尺寸限制，并且原主控系统支持 9PIN 硬件连接、3.3V 供电以及标准的 SPI 接口 通信协议，HTM12864-8 就可以作为直接平替的工控液晶屏进行备件更换。

Q2：HTM12864-8 采用的黄绿背光液晶屏 在光线较暗的工厂环境里显示清晰度怎么样？
A：完全不需要担心。HTM12864-8 采用经典的黄绿背光搭配高对比度黑字显示，即使在采光极差的工业控制室、地下泵房或夜间车间内，操作人员依然能够清晰、准确地读取仪器仪表液晶模块上的图形与数据。
