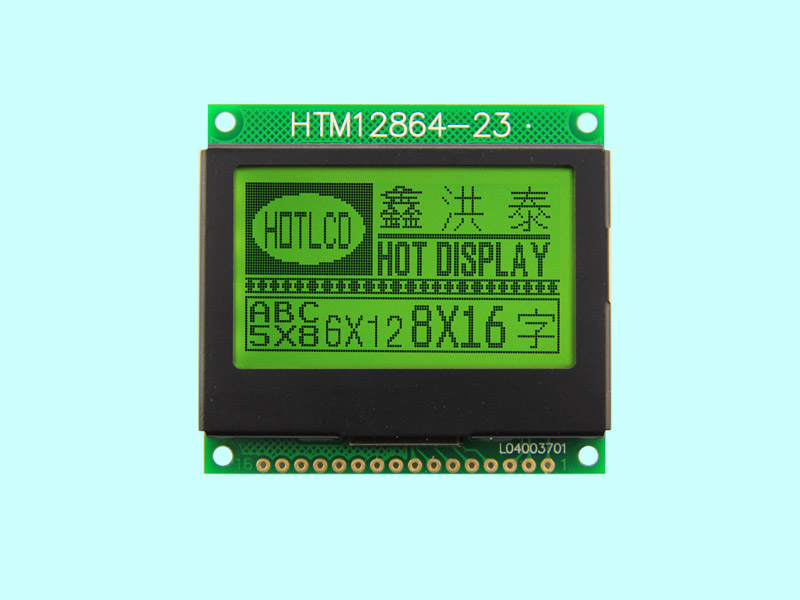

128x64点阵液晶模组 HTM12864-23

型号为 HTM12864-23的128x64点阵液晶模组（LCM），是一款兼顾小型化尺寸与工业级高稳定性的标准128x64点阵液晶屏。HTM12864-23采用带板 COG 液晶模组工艺，将控制芯片直接精密绑定在液晶玻璃上，有效缩减了硬件电路的空间占用。作为一款高品质的 128x64点阵液晶模组，HTM12864-23专为需要显示多级菜单、图形波形或多国语言的设备量身打造，是设备升级与液晶显示屏更换的理想工控液晶屏。

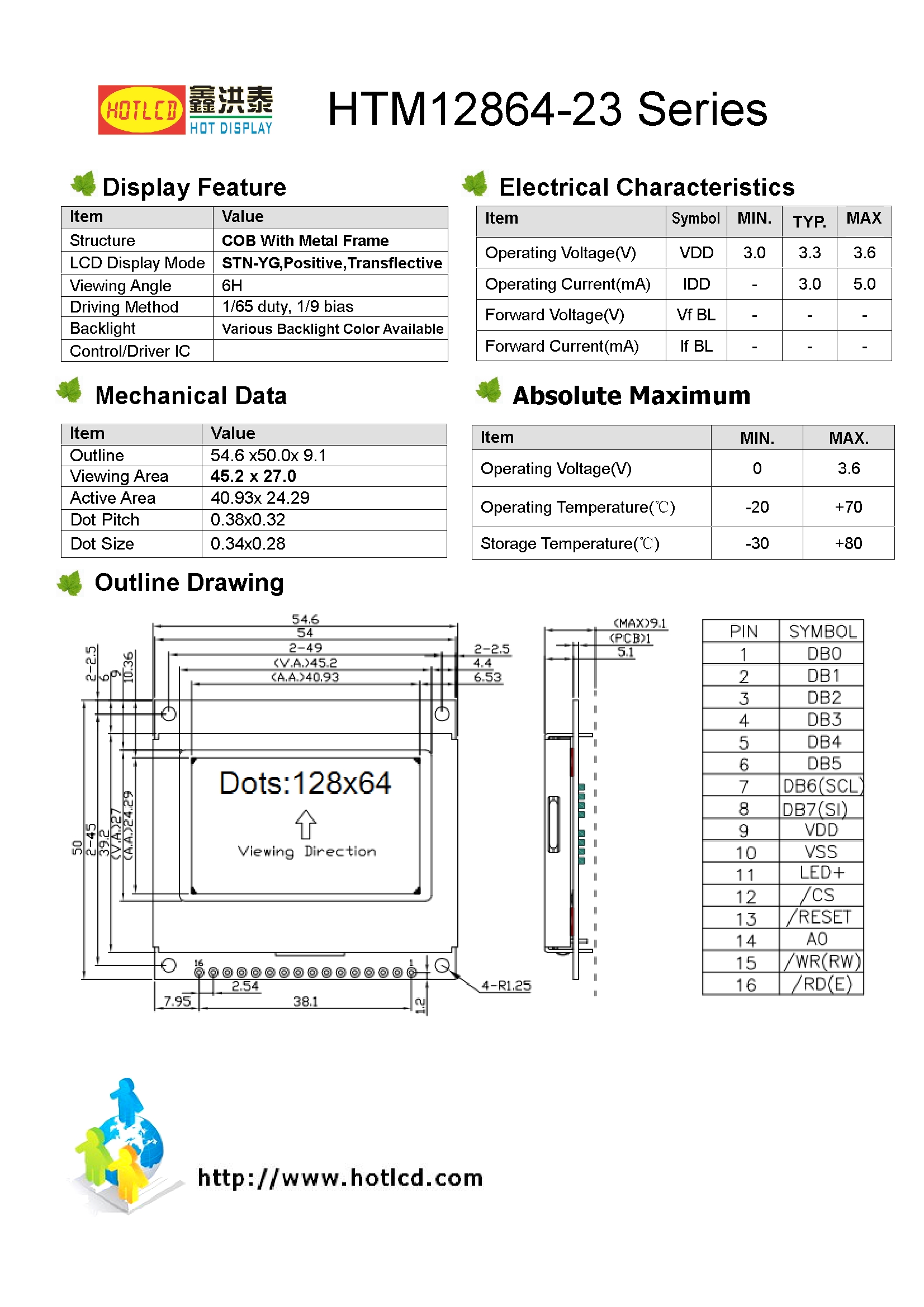

128x64点阵液晶模组的核心技术参数

• 商品型号：HTM12864-23（带板 COG 128x64点阵液晶模组）

• 显示内容：128 × 64 点阵通用 128x64点阵液晶屏

• 产品类型：紧凑型带板 COG 液晶模组系列

• 外形尺寸：54.6mm × 50.0mm × 9.1mm

• 视域窗口尺寸：45.2mm × 27.0mm

• 有效显示尺寸：40.93mm × 24.29mm

• 点间距：0.38mm × 0.32mm

• 接口方式：MCU 接口 / 支持 8-bit 并口与 SPI 串行接口

• 引脚数 (PIN数)：16 PIN 接口连接（16PIN液晶模组）

• 供电电压：3.3V 低功耗电压（3.3V低功耗液晶屏）

• 背光类型/亮度：黄绿光背光（黄绿光液晶屏）

• 视角方向：6H 视角

• 工作温度：-20℃ 至 +70℃ 宽温工作范围

 128x64点阵液晶模组的产品核心优势

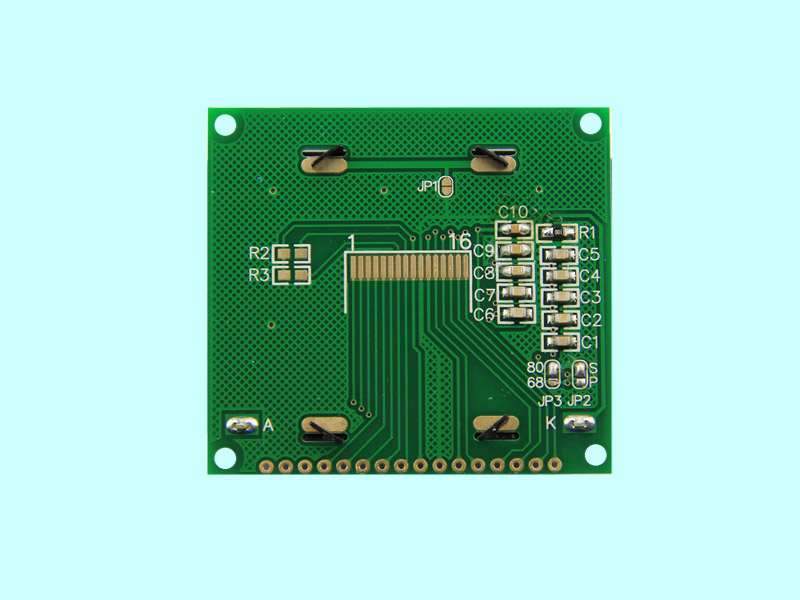

1. 带板 COG 工艺更轻薄精巧：HTM12864-23 属于专业的带板 COG 液晶模组，外形尺寸为 54.6x50.0mm，厚度被压缩至 9.1mm。这种精巧的小尺寸结构省去了繁琐的外部封装，非常适合外壳内部空间有限的各类便携式手柄、掌上检测仪以及高集成度的舞台控制器。

2. 灵活的多接口通信方式：HTM12864-23支持 MCU 接口、8位并口以及高速 SPI 串行接口在内的多种特殊说明配置。通用的 16PIN 液晶模组引脚设计，大大拓展了硬件的兼容性，让系统工程师可以根据微处理器的 I/O 资源自由选择最合适的驱动方式。

3. 3.3V 低功耗与黄绿光清晰度：采用 3.3V 低功耗液晶屏核心电路设计，发热量更低。经典的黄绿光液晶屏背景搭配 128x64分辨率，能够极其细腻地拼凑出各类中英文字符、操作菜单与功能图标。结合 6H 最佳视角，在多灯光的复杂舞台控制室或暗光车间都能保障出色的易读性。

4. 工业级宽温高抗干扰：工作温度范围覆盖 -20°C 至 +70°C。HTM12864-23采用的标准带板 COG 工艺将核心驱动部件牢牢贴合在玻璃表面，且电路底板经过了严格防震强化，在各类恶劣环境下运作时，具备极佳的抗电磁波干扰和抗震动性能，确保画面持续稳定不变形。

128x64点阵液晶模组的广泛应用场景

1. 舞台与演艺控制设备：HTM12864-23 广泛应用于各类专业舞台控制器显示屏、DMX512灯光控台、信号放大器、专业特效烟雾机、数字音响效果器及电脑摇头灯的显示面板。

2. 工业自动化控制终端：适用于数控机床手柄控制器、自动化机械手臂面板、PLC外围显示扩展模块以及工厂智能配电箱显示仪器仪表。

3. 智能物联网与电力设备：多用于新能源智能充电桩人机交互界面、户外手持电力检测终端、智能水表流量计以及各类高低压电气成套监测设备。

4. 医疗及精密测量仪器：可集成于便携式医疗监护仪、实验室数据采集终端、精密压力变送器以及各类电子测量分析仪器的液晶显示屏更换与维护。

128x64点阵液晶模组的常见问题解答

Q1：HTM12864-23 的接口方式在后台提示可以支持 MCU/8bit/SPI，使用时如何选择？

A1：HTM12864-23 的底层硬件电路支持通过引脚的电平状态切换不同的接口模式。如果您需要节省主控芯片的引脚，建议配置为 SPI 串行接口方式；如果项目对显示画面的刷新速率有极高的要求，建议选用 8位 并口进行 MCU 通信。

Q2：除了新项目开发，HTM12864-23 是否适合作为售后配件进行旧设备的液晶显示屏更换？

A：非常适合。只要您的老设备在物理空间上满足 54.6x50.0mm 的外形尺寸，且原主控板支持 16PIN 连接、3.3V 供电及相应的 SPI 或 MCU 接口通信，HTM12864-23 就能完美替代市面上同规格的旧款模组，帮助设备快速恢复正常运转。
