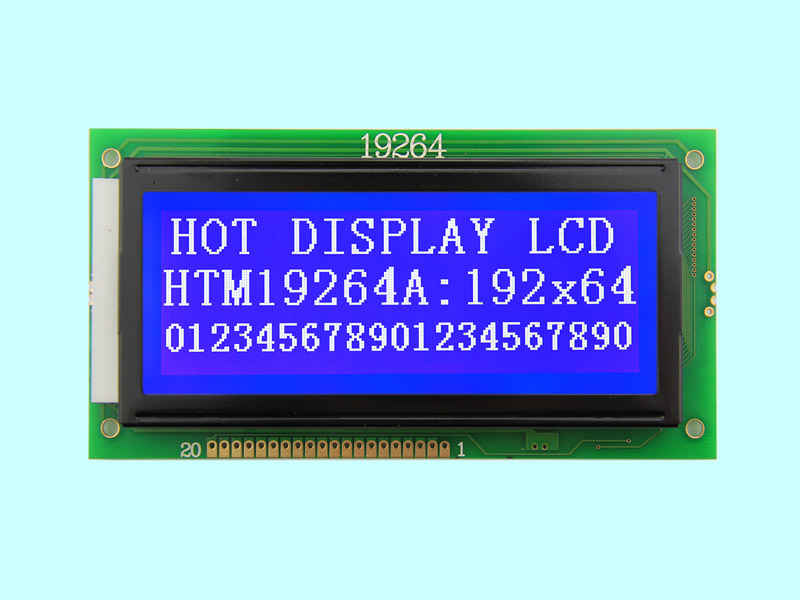

192x64点阵液晶模组HTM19264B

本产品是专为工业高可靠性需求打造的高清全点阵图形显示器件，商品型号为 HTM19264B。整体模组采用成熟稳定的标准 COB 工艺制造，确保了优异的抗电磁干扰与耐用性。作为一款高品质的192x64点阵液晶模组，其内置工业级控制内核，能够细腻呈现各种复杂的简体汉字、图形表单以及动态操作数据。无论是用于全新项目的工程开发，还是作为售后配件进行液晶显示屏更换，它都是极为理想且性能扎实的工控液晶屏。

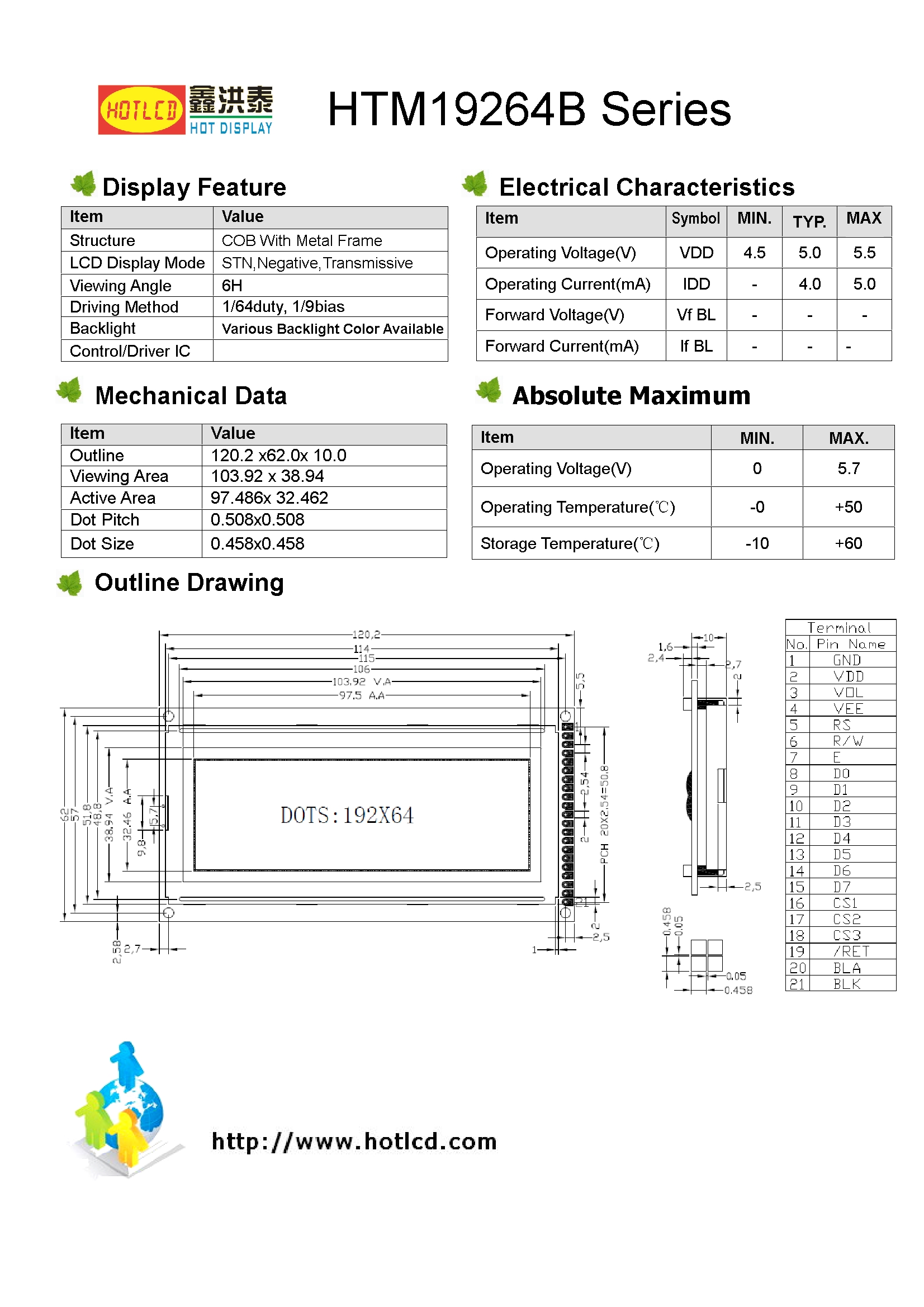

192x64点阵液晶模组的核心技术参数

• 显示内容：192×64 点阵高密度

• 产品类型：标准COB 结构的192x64点阵液晶模组

• 外形尺寸：120.0mm×62.0mm×10.0mm

• 有效显示尺寸：97.846mm×32.462mm

• 通信接口方式：通用 MCU 接口

• 引脚连接数 (PIN数)：21 PIN 接口连接

• 安全防护说明：具备高达 ESD 8KV 的卓越抗静电防护

• 系统供电电压：5.0V 稳定电压

• 背光类型与颜色：高亮度白光背光

• 最佳视角方向：6H 视角

• 工作温度耐受：-20℃ 至 +70℃ 宽温工业级运行范围

 192x64点阵液晶模组的产品核心优势

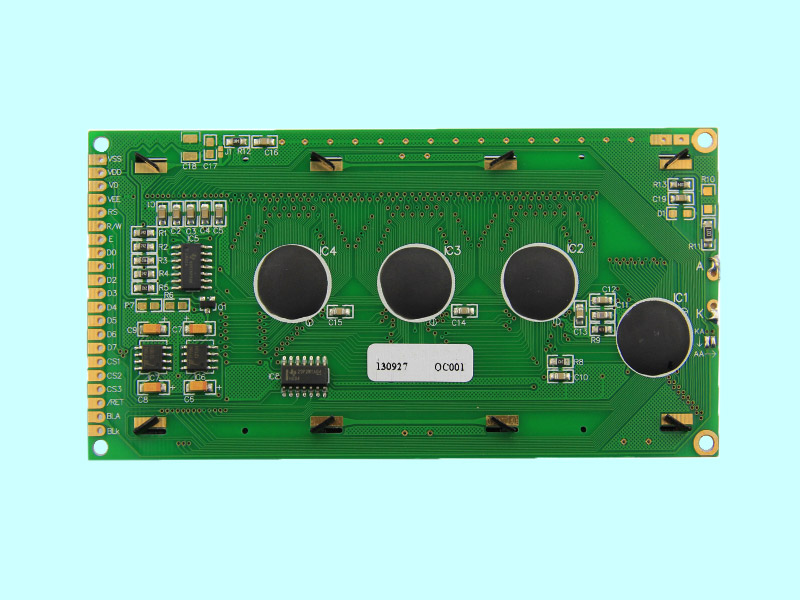

1. 标准 COB 封装工艺与高密度尺寸：整体模组采用成熟的芯片在板（COB）封装工艺，具有极强的抗物理冲击性，外形尺寸为120.2x62.0x10.0mm。宽大的屏幕配合高密度像素，能够容纳更多的参数与复杂的两维表格，极大地提升了设备界面的信息展现量，商品型号为 HTM19264B。

2. 高效能 MCU 接口与 21PIN 通信：采用通用性极强的 5V MCU 接口设计，搭配标准的 21 PIN 针脚连接方式。不仅极大简化了底层硬件电路的开发与布线难度，还能够与主流的微控制器、单片机及各类通用工业级板卡实现快速集成与数据刷新，商品型号为 HTM19264B。

3. 高规格 ESD 8KV 抗静电防护：针对工厂车间、复杂机房等容易产生高压静电的严苛环境，其硬件电路上做出了针对性的防静电优化，具备高达 8KV 的工业级防静电特种说明设计。能有效预防死机或画面紊乱，确保设备长期稳定服役，商品型号为 HTM19264B。

4. 白光高对比度与宽温稳定运行：配备了高亮度且发光均匀的白光液晶屏背光技术，搭配 6H 视角。在极暗或强光错综复杂的工业现场都能保障清晰锐利的视觉效果。同时，工作温度覆盖 -20°C 至 +70°C，是作为各类重工业设备平替更换的放心选择，。

192x64点阵液晶模组的广泛应用场景

1. 工业控制与自动化面板：广泛应用于各种高稳定性的数控机床操作控制台、自动化流水线人机交互界面、PLC 数据外接扩展屏以及工厂智能配电箱监测设备。

2. 精密仪器仪表液晶模块：多用于现代化医疗监护仪、实验室精密化学分析仪、大型环境测试舱数据记录器以及各类多功能电子测量仪器的显示屏升级。

3. 智能交通与能源终端：适用于新能源电动汽车智能充电桩人机交互面板、户外手持电力测试终端、加油机计量数据显示屏以及各类重型工程机械车载仪表，

4. 设备液晶显示屏更换与维护：由于拥有通用的 192x64 分辨率、标准的 5V 供电和 21PIN 接口，它被广泛用于各类老款进口或国产重工业控制柜的屏幕售后维修。

192x64点阵液晶模组的常见问题解答

Q1：如果老设备的引脚定义稍有不同，是否能用其进行售后维护的液晶显示屏更换？

A：本模组采用的是标准的 21PIN 引脚排布与通用的 5V MCU 接口。如果您的旧设备外形尺寸满足 120.2x62.0mm 且接线定义完全一致，可以直接进行平替；若旧主板的引脚存在特殊改动，建议在采购前联系我们的技术人员确认引脚定义，以便为您进行选型指导，商品型号为 HTM19264B。

Q2：在冬季多干燥静电的工厂环境下，其 ESD 8KV 的防护表现如何？

A：在硬件设计中，电路部分通过了高标准的静电放电测试，具备 ESD 8KV 级别的抗静电防护能力。这使其即使在北方冬季干燥的工厂车间、或者强电磁干扰的机房设备中作为工控液晶屏使用，也依然能够实现 24 小时连续运行而不乱码。
