160x160点阵液晶模组HTM160160C

型号为 HTM160160C的160x160点阵液晶模组（LCM），是一款专为电力计量、工业仪器仪表等高标准应用设计的高清方形160x160点阵液晶屏。HTM160160C采用先进的带板 COG 液晶模组工艺，将驱动芯片直接绑定在玻璃基板上，并配备了灵活的扁平电缆连接方式。作为一款高品质的160x160点阵液晶模组，HTM160160C内置了行业通用的专业级控制内核，能够清晰呈现复杂的图形、数据图表以及多国语言文字，是各类智能化设备进行升级与液晶显示屏更换的理想工控液晶屏。

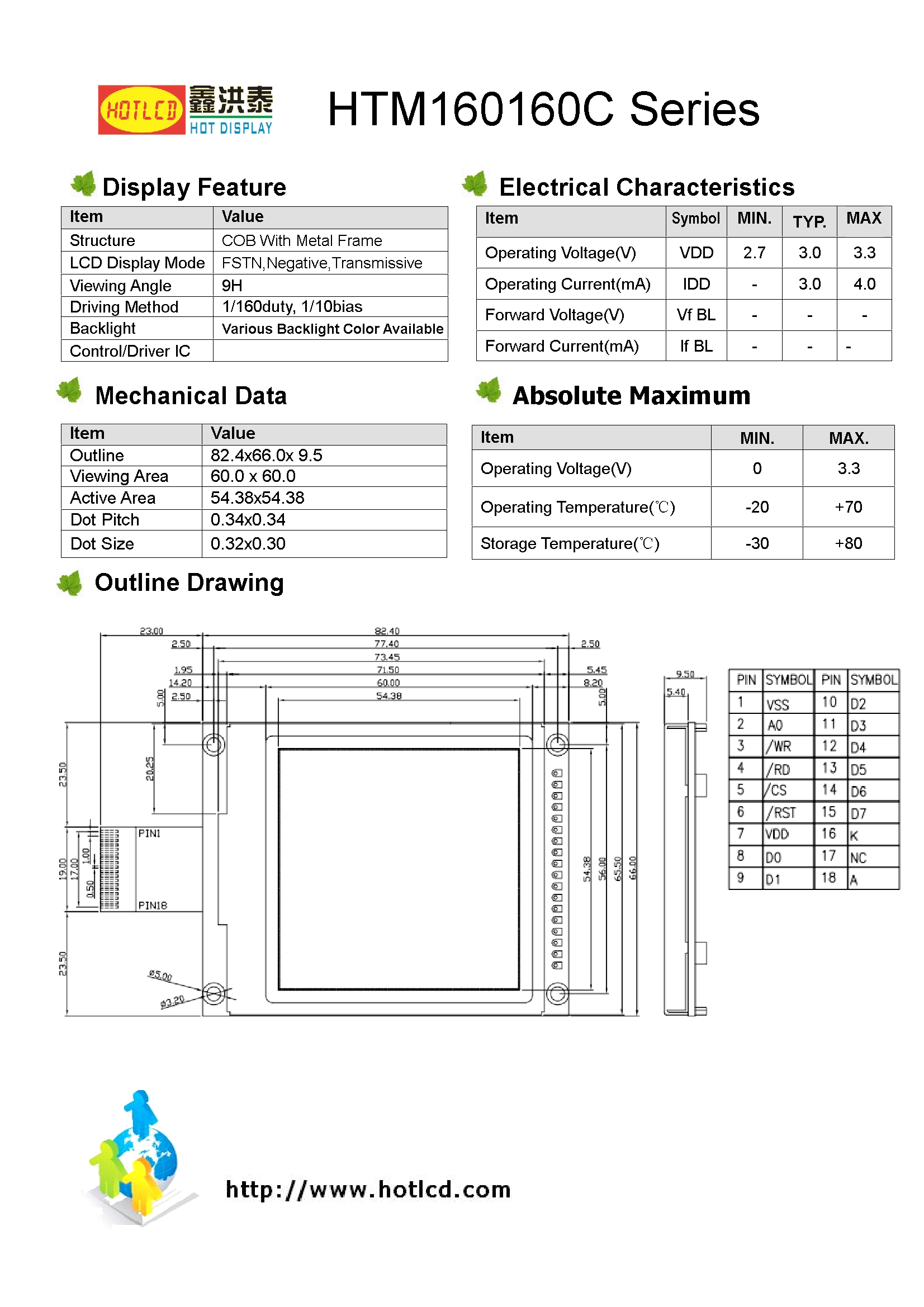

160x160点阵液晶模组的核心技术参数

• 商品型号：HTM160160C（带板COG 160x160点阵液晶模组）

• 显示内容：160×160点阵

• 产品类型：标准带板 COG 液晶模组系列

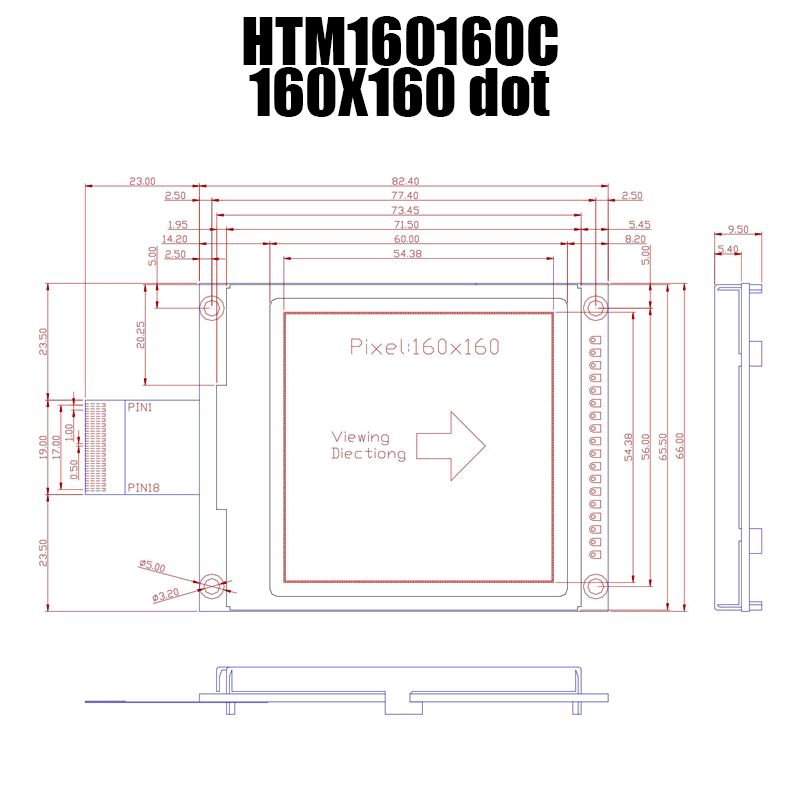

• 外形尺寸：82.4mm×66.0mm×9.5mm

• 有效显示尺寸：54.38mm × 54.38mm

• 接口方式：MCU 接口

• 引脚数 (PIN数)：FFC-18PIN

• 供电电压：3.3V 低功耗电压（3.3V低功耗液晶屏）

• 驱动芯片型号：UC1698（UC1698显示屏）

• 背光类型/亮度：清晰白光背光（白光液晶屏）

• 视角方向：6H 视角方向

• 工作温度：-20℃ 至 +70℃ 宽温工作范围

 160x160点阵液晶模组的产品核心优势

1. 高集成度 UC1698 驱动芯片内核：HTM160160C 搭载了高性能的 UC1698 显示屏控制芯片，在 3.3V 低功耗液晶屏电路架构下运行极为稳定。UC1698 芯片具备出色的图像边沿锐化与抗噪能力，能够确保 160x160点阵液晶模组 长期连续工作时不抖动、不闪烁，完美契合电表等设备对核心元器件的严苛高可靠性指标。

2. 标准 MCU 接口与8位并口通信：在通信接口方面，HTM160160C采用通用性极强的 MCU 接口配置，并支持 8-bit并口数据传输。这种硬件设计为系统工程师提供了极高的数据刷新速率，能够轻松实现高密度的图形动态刷新，并能广泛与主流微处理器以及各类工控系统无缝集成。

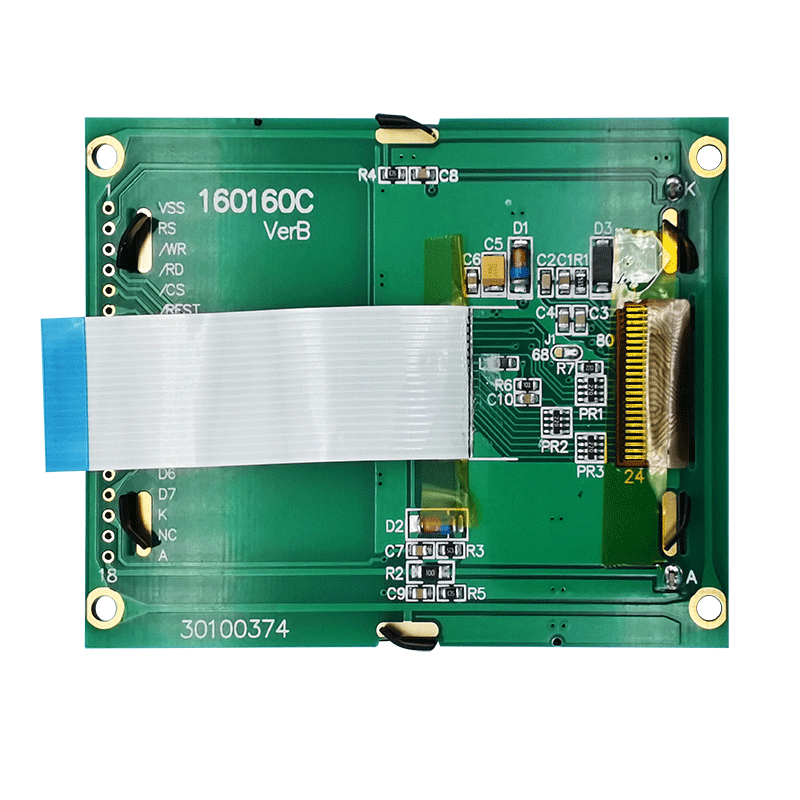

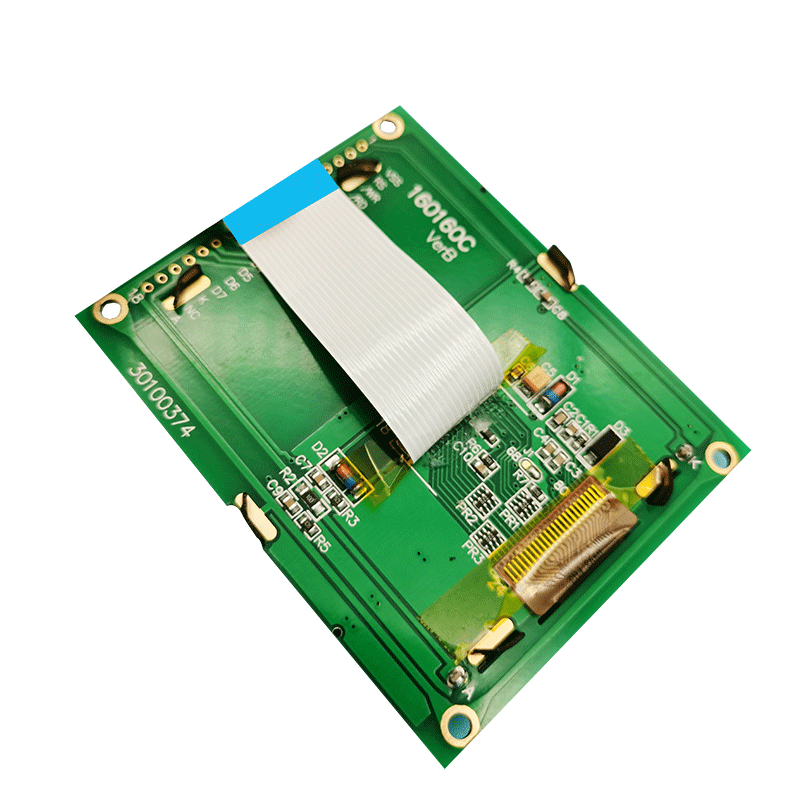

3. FFC-18PIN 连接与轻薄带板工艺：HTM160160C 属于成熟的带板 COG 液晶模组，摒弃了传统的笨重金属框架，外形尺寸为 82.4x66.0mm。通过 FFC-18PIN 扁平排线进行信号互连，不仅极大简化了工控液晶屏与主控板之间的接线难度，还进一步降低了设备内部的空间占用。

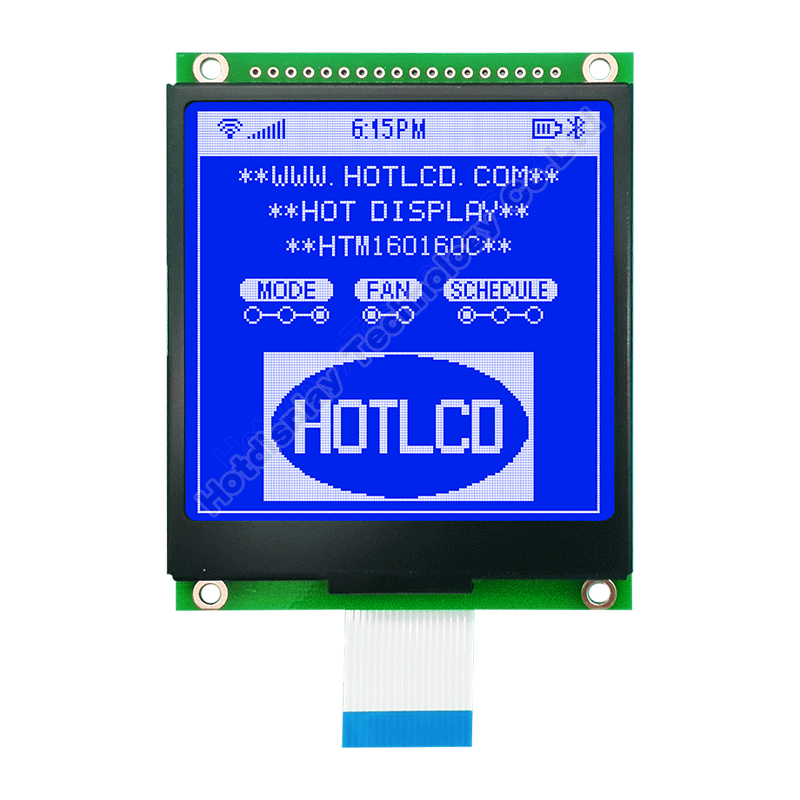

4. 正方形大视窗与白色背光清晰显示：采用 60.0x60.0mm 的正方形大视窗设计，搭配高亮度白光液晶屏背光和 6H 最佳视角。无论是在夜间暗光环境、多尘的变电所还是采光错综复杂的工厂车间，HTM160160C 都能为操作人员提供锐利、醒目的全天候数据显示。

 160x60点阵液晶模组的广泛应用场景

1. 智能电力与计量设备：HTM160160C广泛应用于单相/三相智能电表显示屏、集中器、电力负荷管理终端、配电自动化远方终端（FTU）以及各类高压电气开关柜的数字监测仪表。

2. 工业精密仪器仪表：适用于智能化压力变送器、数显流量计、实验室精密分析仪器、水质检测仪以及各类多功能工业参数记录仪。

3. 工厂设备升级与平替维护：由于 HTM160160C 拥有通用的 160x160 分辨率、稳定的 UC1698 芯片方案以及标准的 FFC-18PIN 接口，它频繁出现在各类进口或国产老款工业控制柜的屏幕售后维修以及设备液晶显示屏更换中。

160x160点阵液晶模组的常见问题解答

Q1：HTM160160C 后台显示的 FFC-18PIN 连接方式在安装时需要注意什么？
A：FFC-18PIN 是一种扁平柔性排线接口。在将 HTM160160C 组装到主板上时，请确保主板上的 FFC 插座引脚间距与排线完全匹配（通常为 0.5mm 或 1.0mm 间距，具体请参考技术规格书），并在插入时保持排线平直，以确保各硬件信号接触良好。

Q2：如果原设备使用的不是 UC1698 驱动芯片，HTM160160C 能直接用来做液晶显示屏更换吗？
A：如果原设备的液晶模组尺寸相同且同样支持 8位 MCU 接口，但在软件层使用的是其他驱动芯片（如 ST75256 等），直接替换可能会导致画面无法正常显示。在购买 HTM160160C 进行售后备件替换前，建议联系技术人员，我们会为您评估是否需要微调单片机端的底层初始化代码。
