240x160点阵液晶模组 | 240×160分辨率 | MCU接口 | ST7529驱动 | HTM240160F

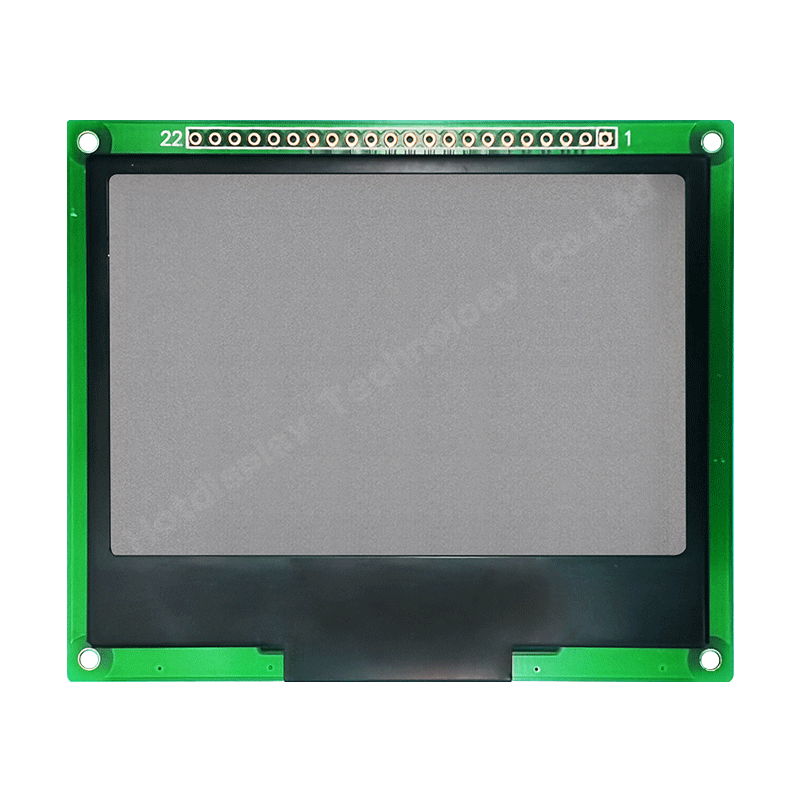

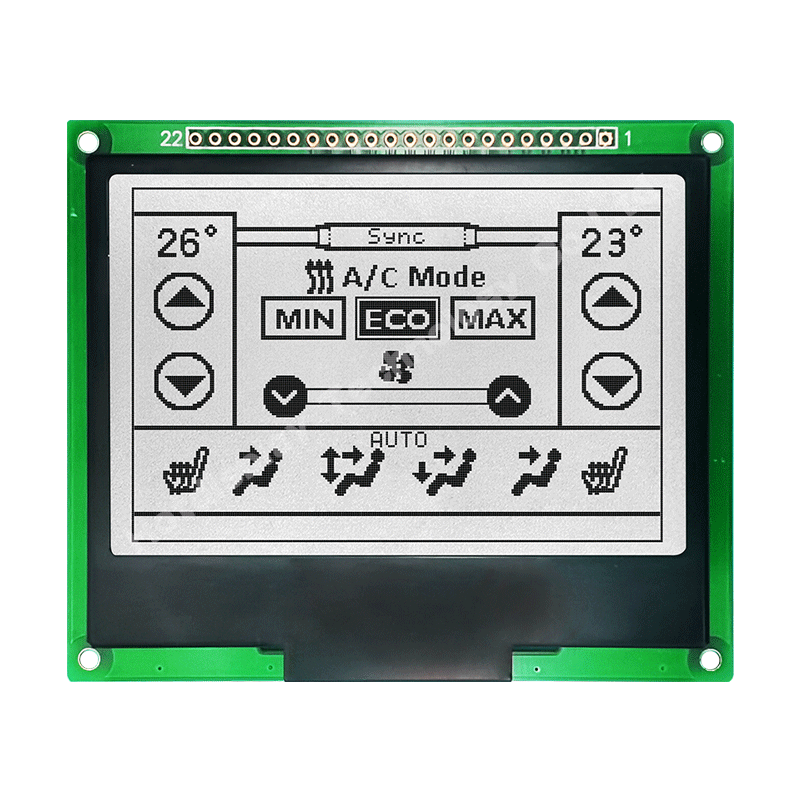

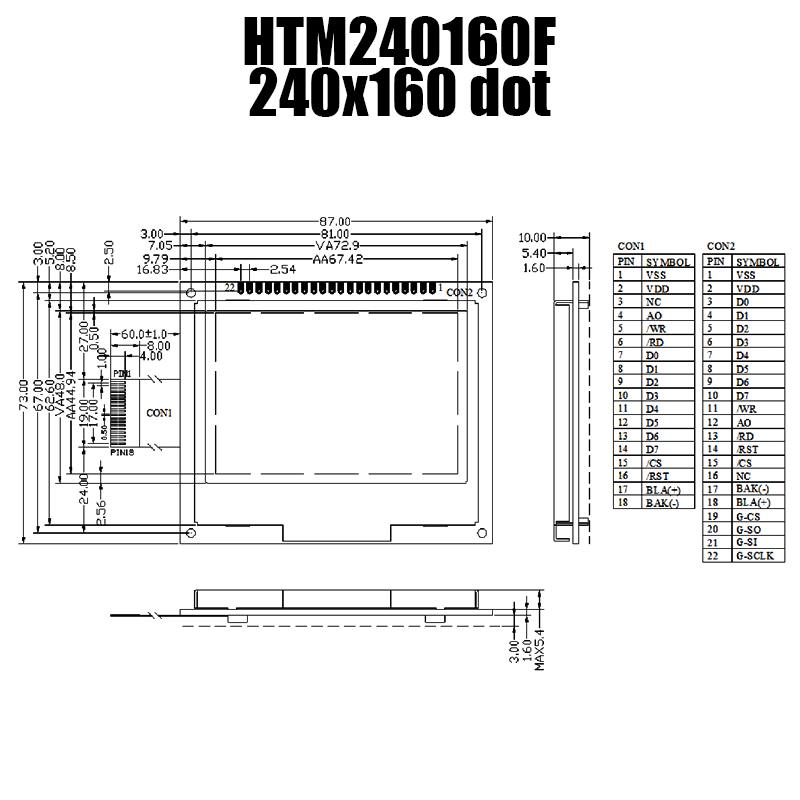

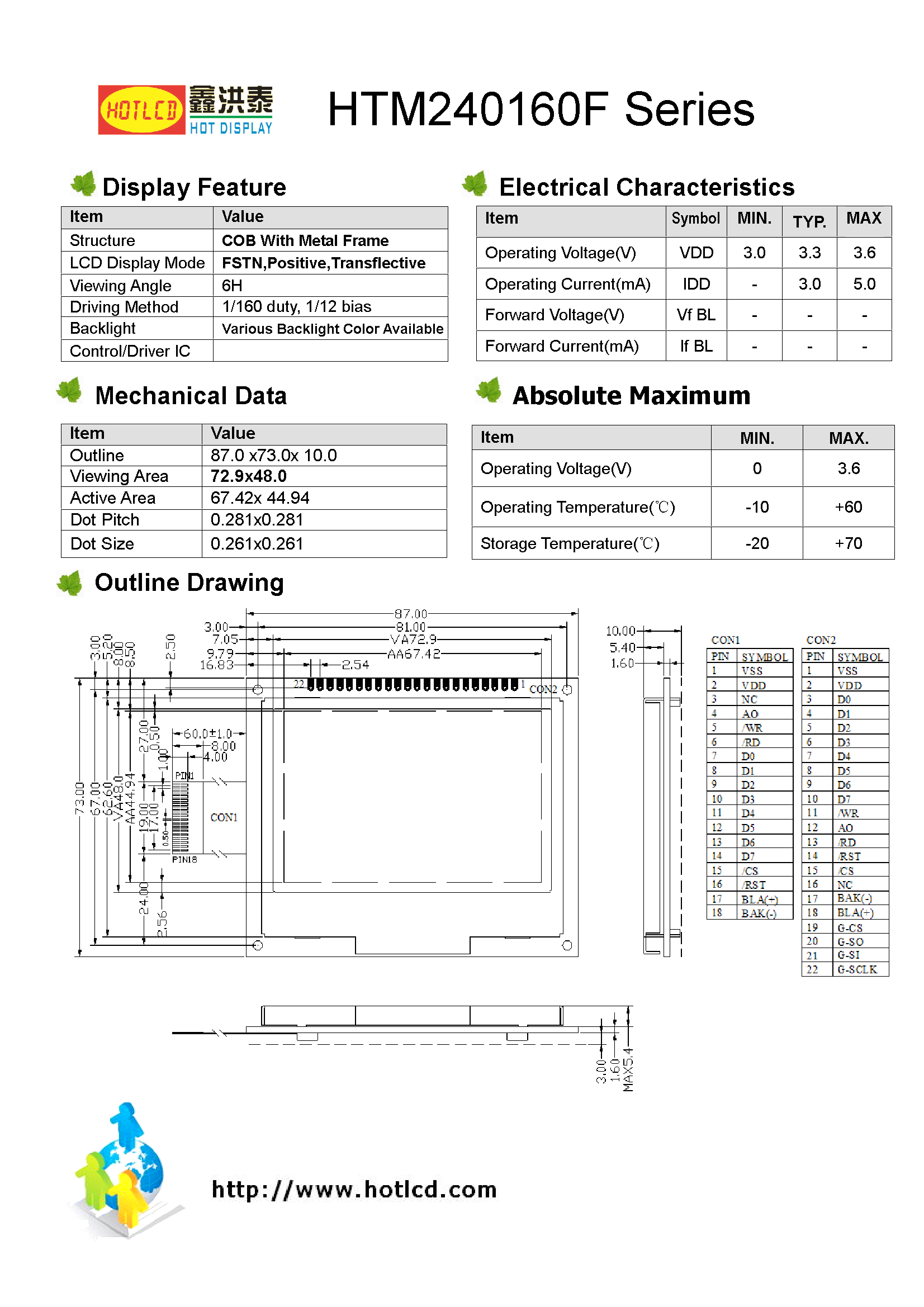

HTM240160F是一款240x160点阵液晶模组，采用COG封装，显示内容240×160点阵，显示尺寸67.42×44.94mm，外形尺寸87.0×73.0×10.0mm。240x160点阵液晶模组采用MCU接口（8位并行），FPC 18PIN连接，3.3V供电，搭载ST7529驱动芯片。视角6H，背光为白光，工作温度-20℃至+70℃。自带PCB板，简化用户外围电路设计，适用于仪器仪表、工业控制、医疗设备、手持终端等场景。

240x160点阵液晶模组的核心产品亮点

亮点一：240×160分辨率 | 信息显示更丰富

240×160分辨率，相比128×64点阵屏，显示内容增加近5倍。可清晰显示复杂图表、波形曲线、多行参数，适合需要展示丰富数据的仪器仪表和设备界面。

亮点二：COG封装工艺 | 轻薄可靠

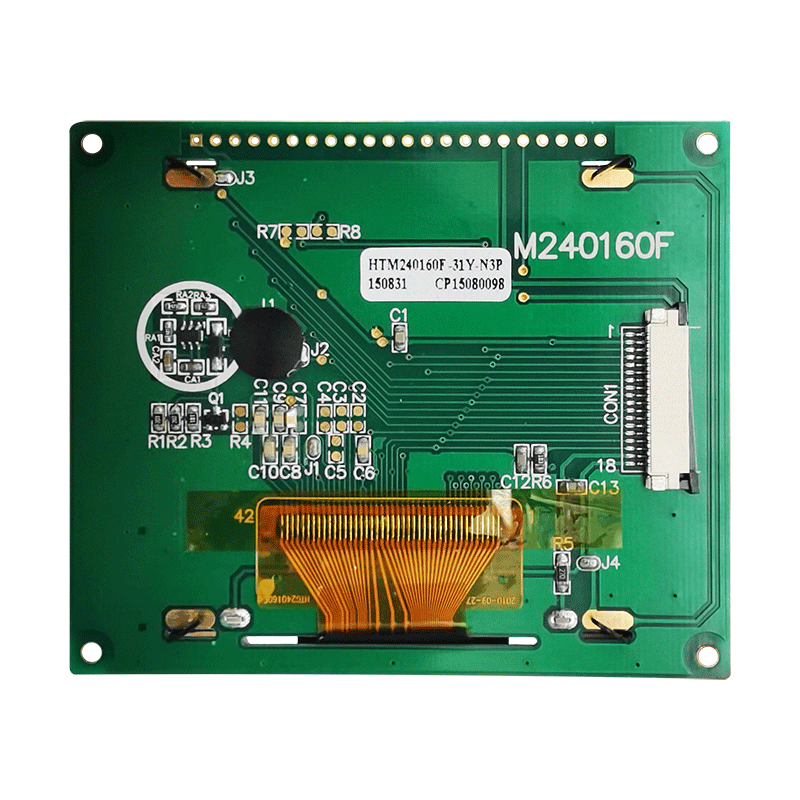

采用COG（Chip-on-Glass）封装，驱动芯片直接绑定在玻璃上，结构轻薄、连接可靠。配合PCB板使用，兼具COG的轻薄优势和PCB的易用性。

亮点三：ST7529驱动芯片 | 性能稳定

搭载ST7529驱动芯片，支持8位MCU并行接口，显示性能稳定可靠。驱动代码成熟，适配STM32、51、AVR等主流单片机，配套现成驱动例程，缩短开发周期。

亮点四：宽温设计 | -20℃至+70℃稳定运行

工作温度范围-20℃至+70℃，适应工业现场、户外设备等复杂环境。冬季低温、夏季高温，屏幕显示稳定，不黑屏、不花屏。

亮点五：低功耗设计 | 适合便携设备

3.3V低电压供电，点阵液晶模组功耗极低，适合手持设备、便携式仪器等电池供电场景，有效延长设备续航时间。

240x160点阵液晶模组的产品应用场景

仪器仪表

适用于电力仪表、温控器面板、流量计显示屏、手持式巡检仪。240×160分辨率可清晰显示参数、曲线、波形图，满足专业仪器显示需求。

工业控制

适用于PLC人机界面、设备操作面板、小型控制终端。自带PCB板简化集成，MCU 8位接口兼容主流工控平台。

医疗设备

适用于便携式监护仪、输液泵、手持诊断设备、体重秤显示屏。低功耗、高可靠性，适合医疗设备长时间稳定运行。

手持终端

适用于数据采集终端、手持POS机、对讲机显示屏。3.3V低功耗，适合电池供电的便携产品。

240x160点阵液晶模组的技术常见问题 (FAQ)

问1：240×160和128×64有什么区别？

答1：240×160分辨率比128×64多近5倍的显示内容，单屏可显示更多信息。适合需要同时显示图表、曲线、多行参数等复杂界面的场景。
