自带中文字库液晶显示模组、液晶模块,是指将液晶显示器件,连接件,控制与驱动等外围电路,PCB电路板,背光源,结构件及中文字库IC等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组(LCM)的技术规格如下:
点阵数有:122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度:常温0~+50℃、宽温-20~+70℃、超宽温-30~+80℃;
接口类型:3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口;
显示模式:白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等;
勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

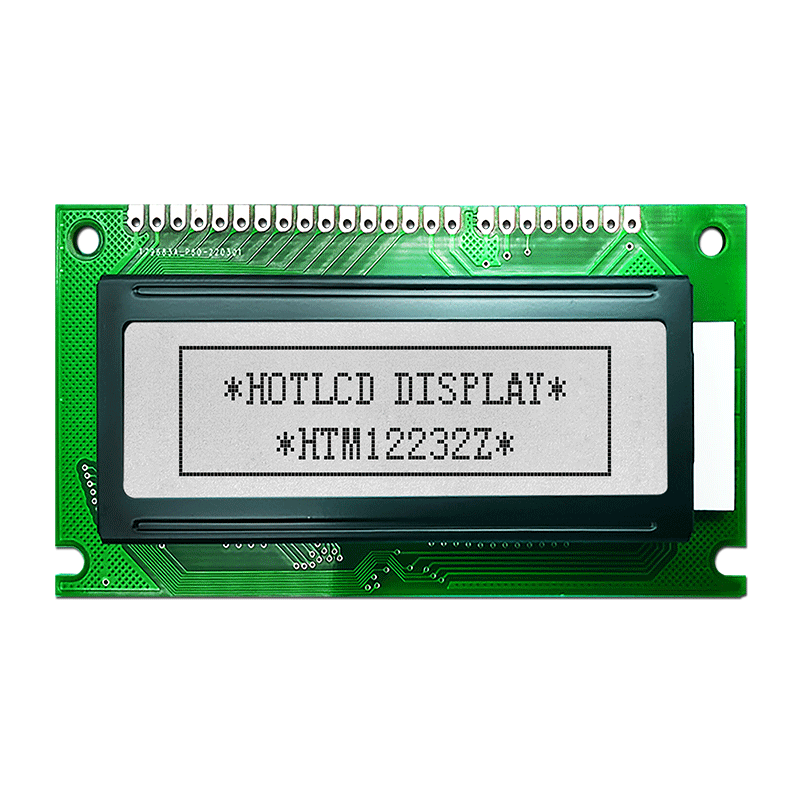

122x32 点阵液晶模组/HTM12232Z | 中文字库COB点阵模组 | 122x32 |
![]() |
84.0x44.0x13.9 | 60.0x18.0 | 48.76x14..36 | 0.41x0.0.36 | 6H | 白光 | 24PIN | MCU | 内置中文字库 | -20~70℃ | 5.0V | ST7920 | |
HTM13264F显示屏132*64 点阵液晶模组带中文字库/HTM13264F | LCM自带中文字库 | 132x64 |
![]() |
74.0x41.7x5.3 | 54.0x30.2 | 48.81x26.61 | 0.41x0.37 | 6H | 白光 | 12PIN | SPI | 3V/5V可选 | -20~70℃ | 3.3V | ST7567 | |
128x64 点阵液晶模组带中文字库/HTM12864-117 | LCM自带中文字库 | 128x64 |
![]() |
54.6x52.0x5.2 | 45.2x27.0 | 40.92x24.28 | 0.52x0.52 | 6H | 白色 | 12PIN | SPI | 可选字库 | -20~70℃ | 3V/5V可选 | ST7567 | |

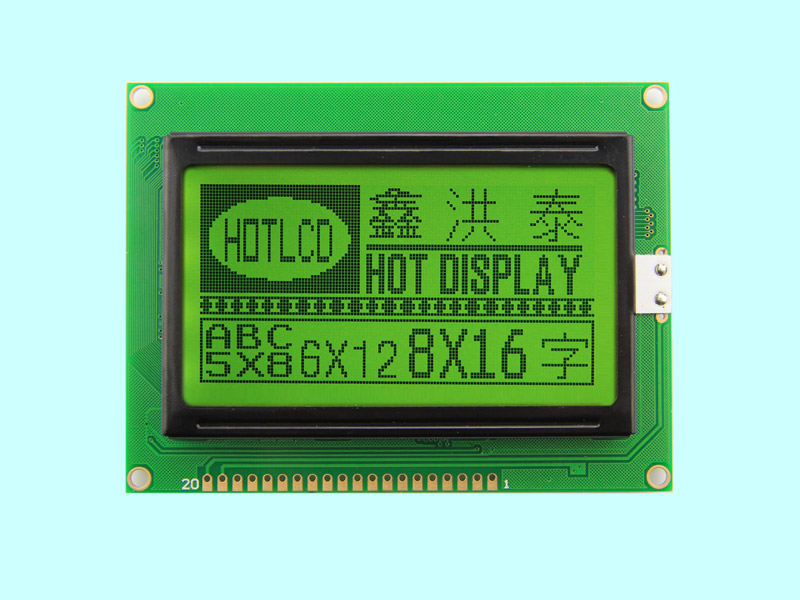

128x64 带中文字库液晶模块/HTM12864Z | 自带中文字库COB液晶模组 | 128x64 |
![]() |
93.0x70.0x10.0 | 71.4x38.7 | 66.52x33.24 | 0.52x0.48 | 6H | 黄绿光/白光 | 20PIN | MCU | 自带中英文字库 | -20~70℃ | 5.0V | ST7920 | |
128x64 点阵液晶模组带中文字库/HTM12864-85 | 自带中文字库LCM | 128x64 |
![]() |
71.0x62.0x7.8 | 65.5x38.8 | 60.77x32.93 | 0.515x0.475 | 6H | 白光 | 12PIN | SPI | 带中文字库 | -20~70℃ | 3.3v | ST7565R | |

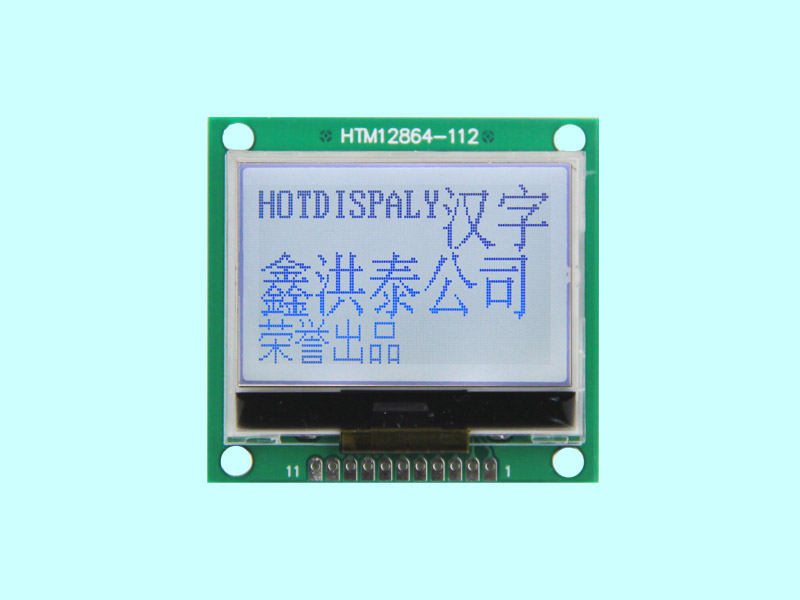

128x64 图形点阵液晶模组带中文字库/HTM12864-112 | LCM自带中文字库 | 128x64 |
![]() |
45.0x42.0x5.4 | 36.0x33.5 | 33.25x20.45 | 0.32x0.26 | 6H | 白光 | 11PIN | SPI | -20~70℃ | 3.3v | ST7567 | ||

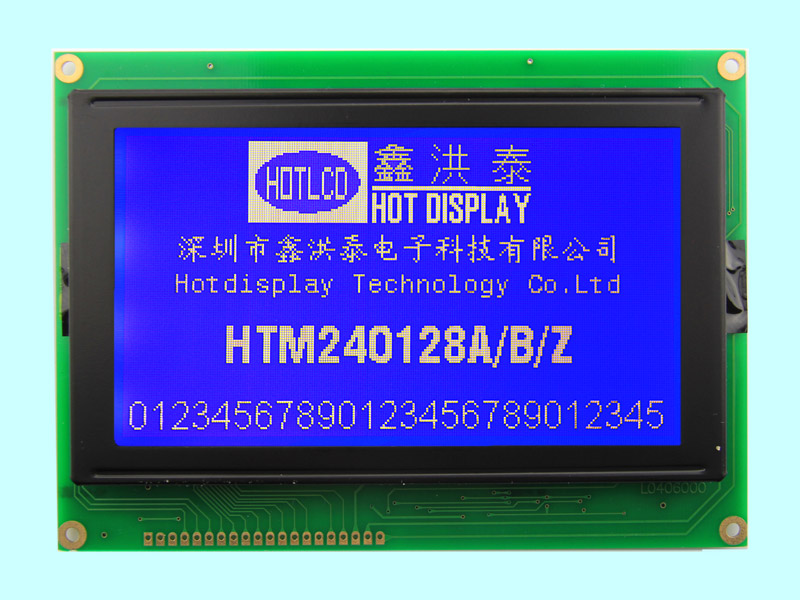

240x128 点阵液晶模组/HTM240128Z | 中文字库COB液晶模组 | 240x128 |
![]() |
144.0x104.0x14.6 | 114.0x64.0 | 107.95x57.55 | 0.45x0.41 | 6H | 白光 | 20PIN | MCU | 内置中文字库 | -20~70℃ | 5.0V | RA8806 |
